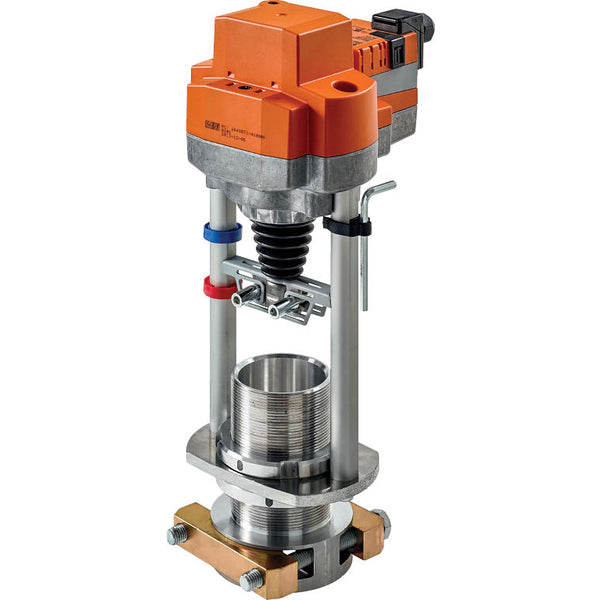

Durchgangsventil Retrofit-Antrieb Zwei-/Dreipunkt 50mm 24 V AC/DC 2500N IP54 Belimo

Dieser nachrüstbare elektrische Linearantrieb von Belimo ist für die Steuerung von Hubventilen konzipiert. Die Hublänge beträgt 50 mm. Der Antrieb liefert eine Kraft von 2500 N und kann das Ventil in 188 Sekunden öffnen/schließen. Dieser Stellantrieb benötigt eine Versorgungsspannung von 24 V AC/DC und verfügt über eine optische Stellungsanzeige zur eindeutigen Erkennung der Ventilstellung. Der Antrieb verfügt über eine Zweipunkt- und Dreipunktsteuerung. Der Aktuator verfügt über ein robustes Kunststoffgehäuse und hat die Schutzart IP54. Dieser Antrieb kann bei Umgebungstemperaturen zwischen 0 und 50 °C (32 und 122 °F) betrieben werden. Der Stellantrieb wird mit einem 1 Meter langen Stromkabel geliefert.

Der Antrieb ist mit einem Überlastungsschutz ausgestattet, der Antrieb benötigt keine Endschalter und stoppt automatisch, wenn der Endanschlag erreicht ist. Eine manuelle Überbrückung ist mit einem Druckknopf möglich, der das Getriebe so lange ausschaltet, wie der Knopf gedrückt oder gesperrt ist. Der Hub kann mit einem 5 mm-Innensechskantschlüssel eingestellt werden, der oben am Stellantrieb eingeführt wird, wobei die Spindel im Uhrzeigersinn gedreht wird. Der Antrieb kann mit formschlüssigen Hohlspannbacken direkt auf das Durchgangsventil montiert werden und ist um 360° auf dem Ventilhals drehbar. In der Werkseinstellung wird die Antriebsstange eingefahren. Beim Versand von Ventil-Antriebs-Kombinationen wird die Bewegungsrichtung auf der Grundlage des Schließpunkts des Ventils festgelegt. Wenn der Antrieb aktiviert ist, ändert der Hubrichtungsschalter die Laufrichtung während des normalen Betriebs.

Profis

• Manuelle Überbrückung
• Der Antrieb ist überlastsicher
• Einfache Direktmontage
• Visuelle Positionsanzeige

Nachteile

• Die Zeit zum Öffnen/Schließen von 188 s ist für einige Anwendungen langsam
