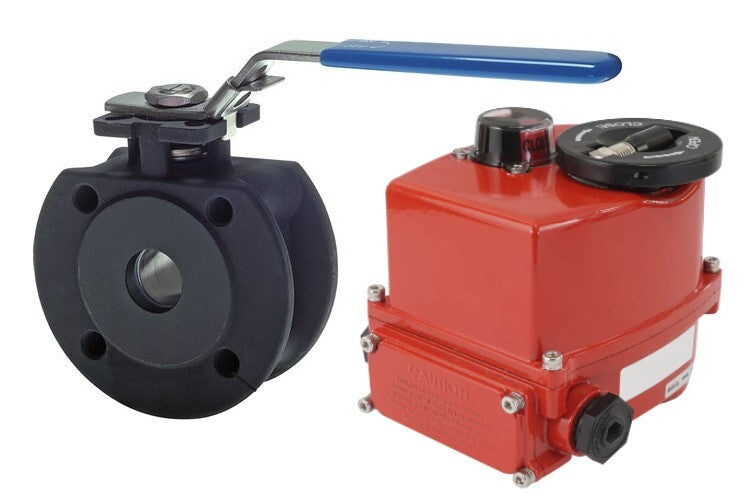

Elektrisch betätigter Flanschkugelhahn 2-Weg DN32 PN40 Stahl 24 V AC/DC
Dieser elektrisch betätigte 2-Wege-Flanschkugelhahn DN 32 ist aus Stahl mit Teflon (PTFE)-Dichtungen gefertigt. Das Ventil ist geeignet für Wasser, Öl, Luft und Kraftstoff bis zu einem maximalen Druck von 40 bar (580 psi) und Vakuum (max. -0,9 bar oder -13 psi). Der Antrieb arbeitet mit 3-Punkt-Steuerung bei einer Spannung von 24 V AC/DC. Zwei Endschalter für elektrische Positionsrückmeldung. Das Ventil arbeitet in einem Temperaturbereich von -20 bis 180 °C (-4 bis 356 °F). Der Antrieb aus beschichtetem Aluminium hat die Schutzart IP67.
- Regulärer Preis
- €615.46
- Regulärer Preis
- €517.19
Beschreibung

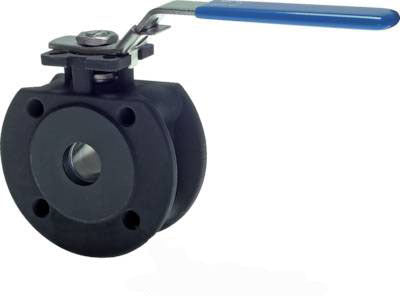

Dieser elektrisch betätigte 2-Wege-Flanschkugelhahn DN 32 mit vollem Durchgang bietet eine zuverlässige Auf/Zu-Durchflussregelung. Das Ventil ist geeignet für Wasser, Öl, Luft und Kraftstoff bis zu einem maximalen Druck von 40 bar (580 psi) und Vakuum (max. -0,9 bar oder -13 psi). Das Ventil arbeitet in einem Temperaturbereich von -20 bis 180 °C (-4 bis 356 °F). Der Stellantrieb kann Umgebungstemperaturen zwischen -10 und 50 °C (14 und 122 °F) standhalten, daher ist insbesondere bei höheren Medientemperaturen auf eine gute Belüftung der Umgebung zu achten. Das Ventil dreht sich in 13 Sekunden von vollständig geschlossen auf offen. Der Antrieb benötigt eine Versorgungsspannung von 24 V AC/DC. Der Antrieb verfügt über eine 3-Punkt-Steuerung. Die Verdrahtungs- und Installationsanweisungen finden Sie im Handbuch. Der Motor kann 30 Minuten lang ununterbrochen betrieben werden und braucht dann eine kurze Ruhepause, um abzukühlen. Wenn das Ventil eine Endstellung erreicht, wird der Elektromotor abgeschaltet und es wird fast keine Energie verbraucht. Der Antrieb ist mit zwei zusätzlichen Endschaltern zur Stellungsrückmeldung ausgestattet. Die Endschalter befinden sich bei 0 und 90 Grad. Bei Bedarf kann die Winkelposition der Schalter vom Benutzer eingestellt werden. Eine mechanische Stellungsanzeige auf der Oberseite des Antriebs zeigt die Armaturenstellung an. Der Antrieb kann über den ISO 5211 Flansch auf die Armatur montiert werden. Bevor Sie den Stellantrieb anschließen, lesen Sie bitte das Handbuch sorgfältig durch. Der Stellantrieb hat ein robustes Aluminiumgehäuse mit Schutzart IP67, sofern ein entsprechendes Kabel angeschlossen wird.
Vorteile:
- Ungehinderter Fließweg dank der vollen Bohrung
- Einfache Installation und Wartung dank des Flansches DN 32/PN 40
- Zwei zusätzliche Endschalter für Positionsrückmeldung

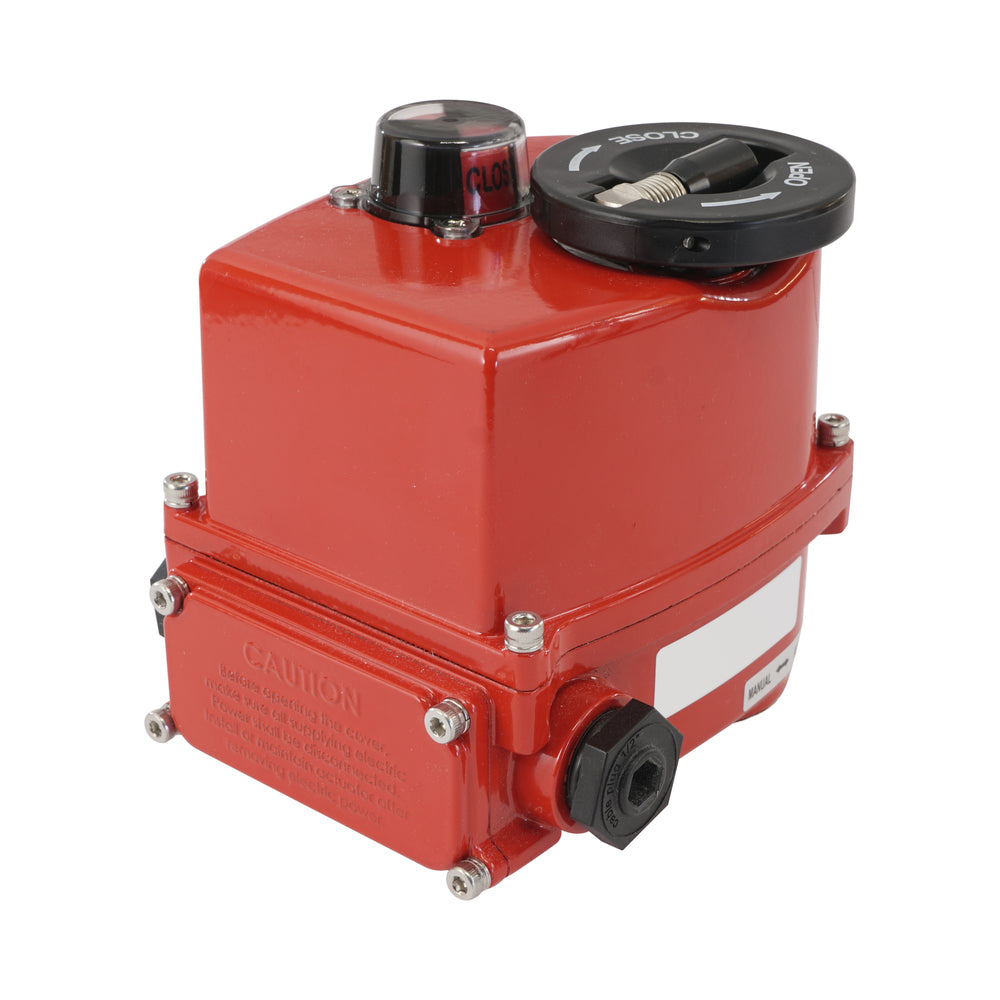

- Der Stellantrieb hat eine deutliche optische Stellungsanzeige
- Das Ventil verfügt über ein Handrad zur manuellen Bedienung
- Bessere Energieeffizienz als ein pneumatisch betätigtes Ventil
Nachteile:
- Der elektrische Antrieb ist langsamer als ein pneumatischer Antrieb
- Die Einbaulänge beträgt nur 56 mm (±2 mm) und ist damit sehr kompakt, aber es handelt sich nicht um eine Standardgröße, so dass beim Austausch eine Messung erforderlich ist.
