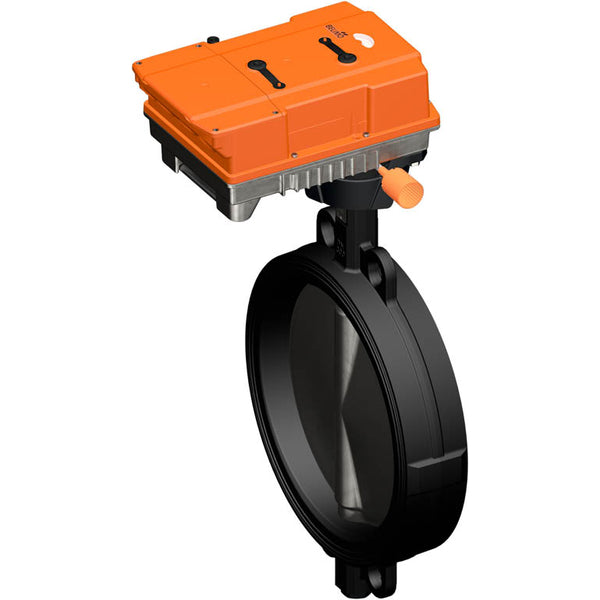

Elektrische Absperrklappe DN250/PN16 24V AC/DC Zwei-/Dreipunkt Zwischenflansch GGG40 EPDM IP67 ISO 5211 Belimo

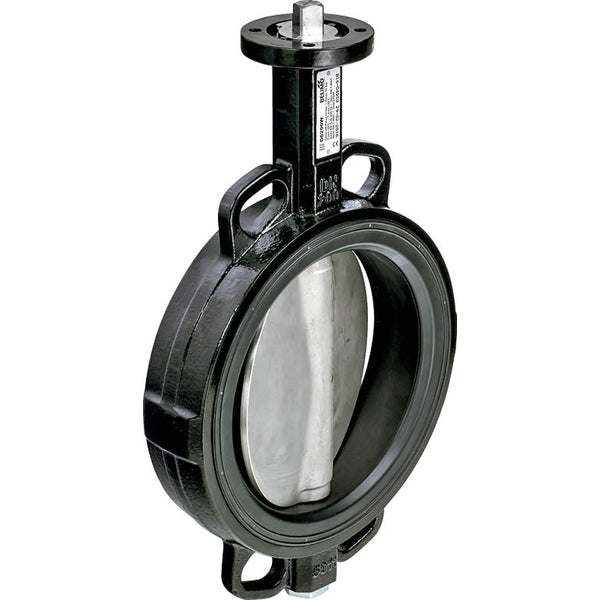

Diese Absperrklappe wird in Kombination mit einem elektrischen Zweipunkt-/Dreipunktantrieb angeboten. Der Antrieb kann das Ventil in einer Zeit von 35 Sekunden von 0-90 Grad drehen und benötigt eine Versorgungsspannung von 24 V AC/DC. Der elektrische Stellantrieb ist mit einer optischen Stellungsanzeige ausgestattet, um die Position der Armatur deutlich zu erkennen. Die Absperrklappe hat einen Zwischenflansch zum Anschluss an die Rohrleitung, eine Nennweite von DN 250 und ist für ungefährliche Medien bis zu 16 bar (232 psi) ausgelegt. Bitte beachten Sie, dass der maximale Druck je nach Art des Mediums abweichen kann, prüfen Sie daher sorgfältig das Datenblatt. Die Absperrklappe hat ein Gehäuse aus Grauguss GGG 40 und eine EPDM-Dichtung. Das Ventil ist für Medientemperaturen zwischen -20 und 120 °C (-4 und 248 °F) geeignet. Der Stellantrieb hat die Schutzart IP67 und ist für eine Umgebungstemperatur von -30 bis 50 °C (-22 und 122 °F) geeignet. Der Antrieb verfügt über eine Zweipunkt-/Dreipunktsteuerung. Der Antrieb kann über den ISO 5211 Flansch auf die Armatur montiert werden. Bevor Sie den Stellantrieb anschließen, lesen Sie bitte die Bedienungsanleitung sorgfältig durch.

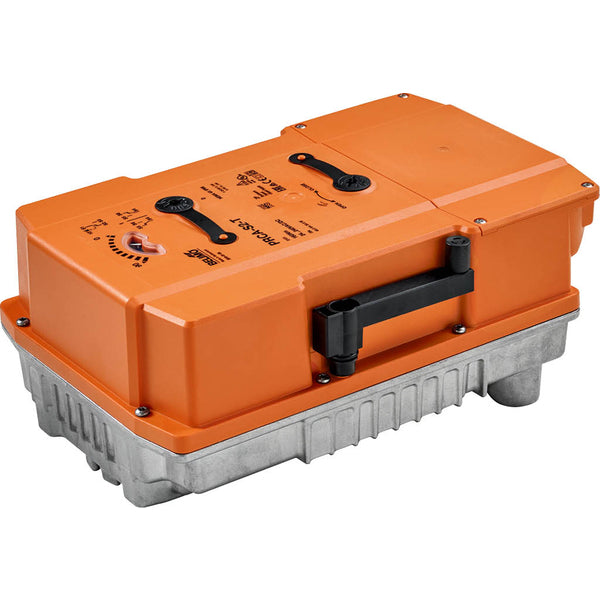

Eine interne Heizung verhindert Kondenswasserbildung. Die eingebaute Heizung schaltet sich dank des integrierten Temperatur- und Feuchtigkeitssensors automatisch ein und aus. Die manuelle Betätigung des Ventils kann mit einer Handkurbel erfolgen. Die manuelle Entriegelung erfolgt durch Entfernen der Handkurbel. Der Antrieb ist mit einem Überlastungsschutz ausgestattet, benötigt keine Endschalter und stoppt automatisch, wenn der Endanschlag erreicht ist. Der Antrieb kann direkt auf die Absperrklappe montiert werden. Die Einbaulage relativ zur Absperrklappe kann in 90°-Schritten gewählt werden. Der Antrieb ist für den Außeneinsatz geeignet und gegen UV-Strahlung, Schmutz/Staub, Regen/Schnee und Luftfeuchtigkeit geschützt. Die Werkseinstellungen sind für die meisten gängigen Anwendungen geeignet. Die Parametrierung über Near Field Communication (NFC) erfordert die Belimo Assistant App, die die Inbetriebnahme vereinfacht und verschiedene Diagnosemöglichkeiten bietet. Das ZTH EU-Servicetool bietet eine Reihe von Diagnose- und Einstellmöglichkeiten.

Profis

• Keine Gefahr von Wasserschlägen durch langsames Schließen (35 s)
• Die Komponenten sind austauschbar und können bei Bedarf einzeln ersetzt werden
• Hoher Kv-Wert, da die Flüssigkeit in einer geraden Linie fließt
• Geeignet für viskose Medien
