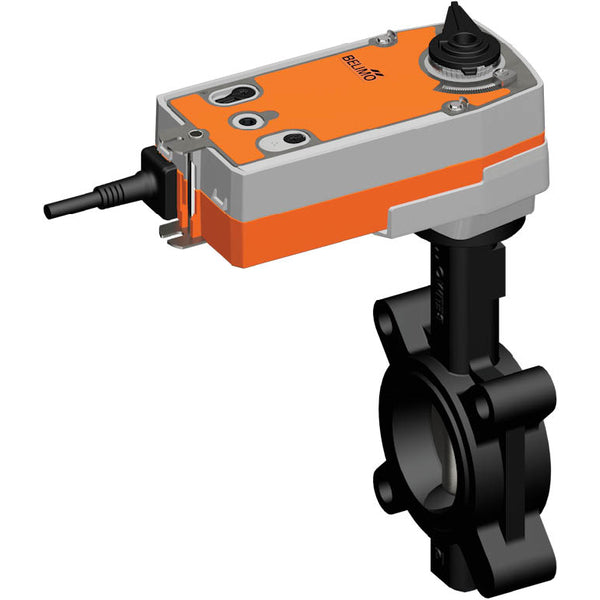

Belimo Absperrklappe DN32/PN16 Lug 24VAC/DC Modulierend 2-10V Fail-Safe (NO) GGG40 EPDM IP54 2xSPDT ISO 5211 90s 20Nm D632NL/SRF24A-SR-S2-5-O

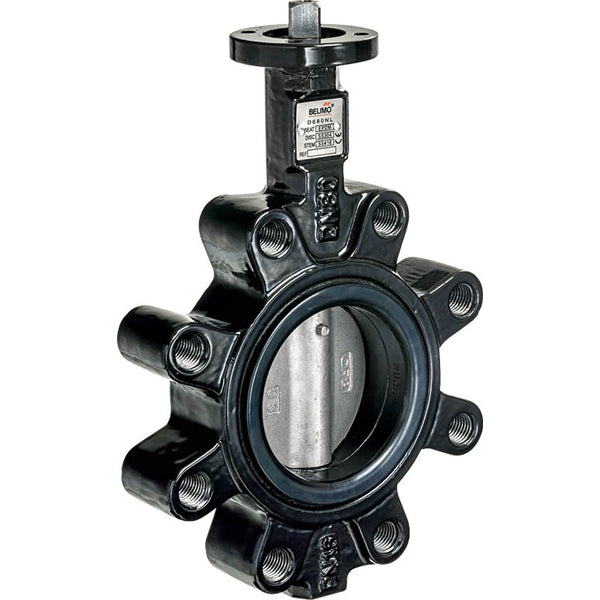

Diese Absperrklappe wird in Kombination mit einem modulierenden elektrischen Stellantrieb mit Sicherheitsfunktion (NO) angeboten. Der Antrieb kann das Ventil in einer Zeit von 90 Sekunden von 0-90 Grad drehen und benötigt eine Versorgungsspannung von 24 V AC/DC. Der elektrische Stellantrieb ist mit einer optischen Stellungsanzeige ausgestattet, um die Position der Armatur deutlich zu erkennen. Die Absperrklappe hat einen Flansch zum Anschluss an die Rohrleitung, eine Nennweite von DN 32 und ist bis 16 bar (232 psi) für nicht gefährliche Flüssigkeiten ausgelegt. Bitte beachten Sie, dass der maximale Druck je nach Art des Mediums abweichen kann, prüfen Sie daher sorgfältig das Datenblatt. Die Absperrklappe hat ein Gehäuse aus Grauguss GGG 40 und eine EPDM-Dichtung. Das Ventil ist für Medientemperaturen zwischen -20 und 120 °C (-4 und 248 °F) geeignet. Der Stellantrieb hat die Schutzart IP54 und ist für eine Umgebungstemperatur von -30 bis 50 °C (-22 und 122 °F) geeignet. Der Stellantrieb ist mit einer 2-10-V-Steuerung konfiguriert und bietet eine Positionsrückmeldung, die eine präzise Steuerung des Betriebs und eine genaue Überwachung der Position innerhalb des vorgesehenen Spannungsbereichs gewährleistet. Der Antrieb kann über den ISO 5211 Flansch auf die Armatur montiert werden. Bevor Sie den Stellantrieb anschließen, lesen Sie bitte die Bedienungsanleitung sorgfältig durch. Der Stellantrieb positioniert das Ventil gleichzeitig mit der Aufladung der integrierten Kondensatoren. Bei einer Unterbrechung der Stromversorgung wird das Ventil mit gespeicherter elektrischer Energie automatisch in die Sicherheitsstellung (NO) gefahren.

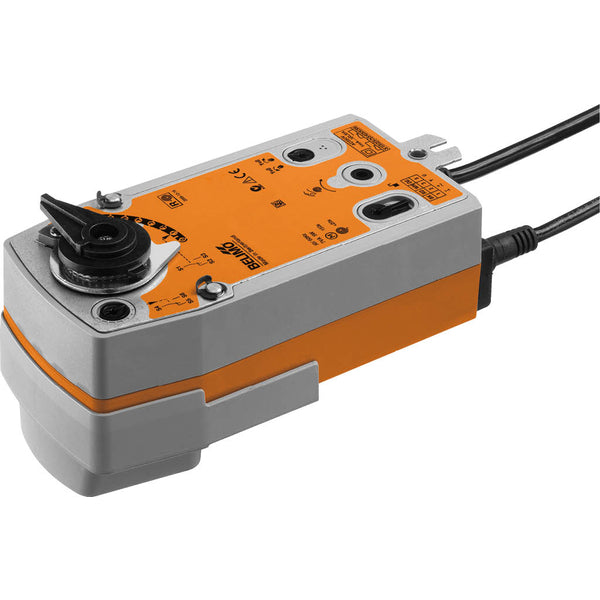

Der Antrieb ist mit einem Überlastungsschutz ausgestattet, benötigt keine Endschalter und stoppt automatisch, wenn der Endanschlag erreicht ist. Das Ventil kann mit einer Handkurbel manuell betätigt und in jeder Position gesichert werden. Die Entriegelung kann manuell oder automatisch durch Anlegen der Betriebsspannung erfolgen. Der Antrieb kann mit einem Montageflansch direkt auf die Dreh- oder Absperrklappe montiert werden. Die Einbaulage relativ zum Ventil kann in 90°-Schritten gewählt werden. Der Antrieb wird mit einem Standard 0-10 V Steuersignal angeschlossen. Der Stellantrieb bewegt das Ventil in die Betriebsstellung und spannt gleichzeitig die Rückstellfeder. Bei Unterbrechung der Versorgungsspannung kehrt das Ventil durch Federkraft in die Sicherheitsstellung zurück. Der Drehwinkel kann mit mechanischen Endanschlägen eingestellt werden.

Profis

• Keine Gefahr von Wasserschlägen durch langsames Schließen (90 s)
• Die Komponenten sind austauschbar und können bei Bedarf einzeln ersetzt werden
• Hoher Kv-Wert, da die Flüssigkeit in einer geraden Linie fließt
• Dieser modulierende Stellantrieb kann das Ventil zwischen 0-90 Grad mit einem Steuersignal von 2-10 V positionieren.
• Der Antrieb ist mit einer Fail-Safe-Funktion ausgestattet, die einen sicheren Betrieb bei Stromausfall gewährleistet
• Geeignet für viskose Medien
