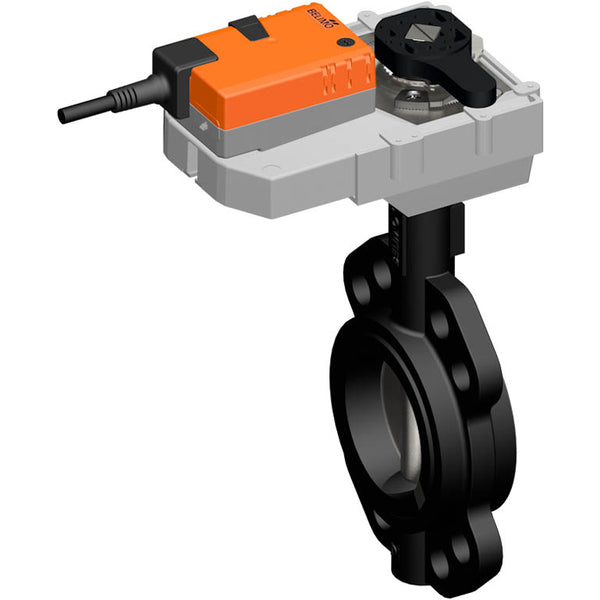

Elektrische Absperrklappe DN40/PN16 24V AC/DC Zwischenflansch GGG40 EPDM IP40 ISO 5211 Belimo
Diese GGG40-Absperrklappe wird in Kombination mit einem elektrischen Antrieb angeboten. Der Stellantrieb benötigt zum Betrieb 24 V AC/DC. Die Absperrklappe hat eine Nennweite von 42 mm, eignet sich für Medientemperaturen zwischen -20 und 120 °C (-4 und 248 °F) und einen maximalen Druck von 16 bar (232 psi). Einfacher Anschluss an Ihre Rohrleitungen mit einem Zwischenflansch. Der Stellantrieb hat die Schutzart IP40 und ist für eine Umgebungstemperatur von -30 bis 50 °C (-22 und 122 °F) geeignet.
- Regulärer Preis
- €1430.36
- Regulärer Preis
- €1201.98
Beschreibung

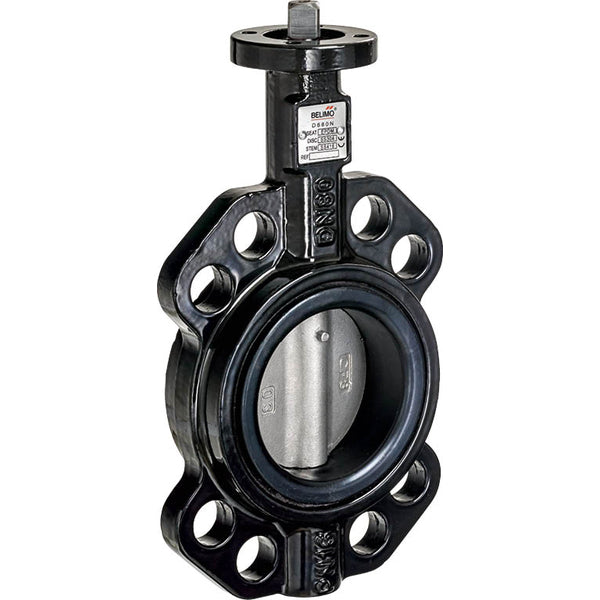

Diese Absperrklappe wird in Kombination mit einem elektrischen Antrieb angeboten. Der Antrieb kann das Ventil in einer Zeit von 90 Sekunden von 0-90 Grad drehen und benötigt eine Versorgungsspannung von 24 V AC/DC. Der elektrische Stellantrieb ist mit einer optischen Stellungsanzeige ausgestattet, um die Position der Armatur deutlich zu erkennen. Die Absperrklappe hat einen Zwischenflansch zum Anschluss an die Rohrleitung, eine Nennweite von DN 40 und ist für ungefährliche Medien bis 16 bar (232 psi) ausgelegt. Bitte beachten Sie, dass der maximale Druck je nach Art des Mediums abweichen kann, prüfen Sie daher sorgfältig das Datenblatt. Die Absperrklappe hat ein Gehäuse aus Grauguss GGG 40 und eine EPDM-Dichtung. Das Ventil ist für Medientemperaturen zwischen -20 und 120 °C (-4 und 248 °F) geeignet. Der Stellantrieb hat die Schutzart IP40 und ist für eine Umgebungstemperatur von -30 bis 50 °C (-22 und 122 °F) geeignet. Der Antrieb verfügt über eine BACnet IP/Modbus TCP-Steuerung, die eine vielseitige Kommunikation und Interoperabilität mit anderen Systemen für optimierte Steuerungs- und Überwachungsfunktionen ermöglicht. Der Antrieb kann über den ISO 5211 Flansch auf die Armatur montiert werden. Bevor Sie den Stellantrieb anschließen, lesen Sie bitte die Bedienungsanleitung sorgfältig durch.

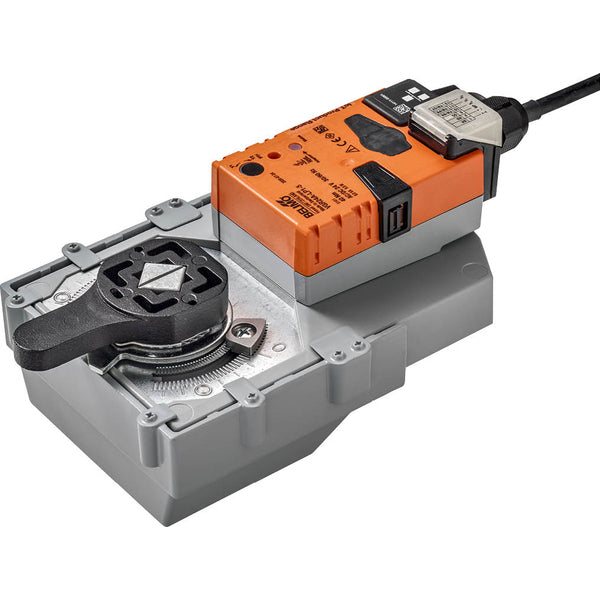

Der Antrieb ist mit einem Überlastungsschutz ausgestattet, benötigt keine Endschalter und stoppt automatisch, wenn der Endanschlag erreicht ist. Eine manuelle Überbrückung ist über einen Druckknopf möglich, der das Getriebe so lange ausschaltet, wie der Knopf gedrückt wird oder gesperrt bleibt. Die manuelle Auslösung der Anpassung kann durch Drücken der Schaltfläche "Anpassung" erfolgen. Beide mechanischen Endanschläge werden während der Adaption (gesamter Einstellbereich) erfasst. Der Antrieb fährt dann in die durch das Steuersignal vorgegebene Position. Der Antrieb kann mit einem Montageflansch direkt auf die Dreh- oder Absperrklappe montiert werden. Die Einbaulage relativ zum Ventil kann in 90°-Schritten gewählt werden. Der Antrieb wird über die Cloud, BACnet IP oder Modbus TCP gesteuert und fährt in die durch das Steuersignal definierte Position. Über die gleichen Schnittstellen können verschiedene Datenpunkte geschrieben und gelesen werden. Im Hybridbetrieb erhält das Stellglied sein analoges Steuersignal von der übergeordneten Steuerung und fährt die definierte Position an. Verschiedene Datenpunkte können (mit Ausnahme des Steuersignals) über die Cloud, BACnet IP oder Modbus TCP gelesen und geschrieben werden. Der Drehwinkel kann mit mechanischen Endanschlägen eingestellt werden. Die aufgezeichneten Daten (integrierte Datenaufzeichnung über 13 Monate) können für Analysezwecke genutzt werden. CSV-Dateien können über einen Webbrowser heruntergeladen werden.
Profis
- Keine Gefahr von Wasserschlägen durch langsames Schließen (90 s)
- Die Komponenten sind austauschbar und können bei Bedarf einzeln ersetzt werden
- Hoher Kv-Wert, da die Flüssigkeit in einer geraden Linie fließt
- Geeignet für viskose Medien
