Elektrische Absperrklappe DN50/PN16 24V AC/DC modulierend Fail-Safe Lug GGG40 EPDM IP54 ISO 5211 Belimo

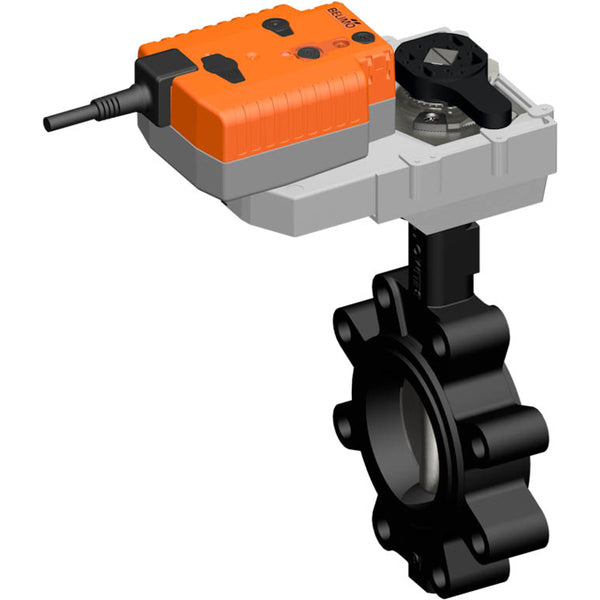

Diese GGG40-Absperrklappe wird in Kombination mit einem modulierenden elektrischen Stellantrieb angeboten. Der Antrieb ist mit einer Fail-Safe-Funktion ausgestattet, die einen sicheren Betrieb bei Stromausfall gewährleistet. Der Stellantrieb benötigt zum Betrieb 24 V AC/DC. Die Absperrklappe hat eine Nennweite von 52 mm, eignet sich für Medientemperaturen zwischen -20 und 120 °C (-4 und 248 °F) und einen maximalen Druck von 16 bar (232 psi). Einfacher Anschluss an Ihre Rohrleitungen mit einem Laschenflansch. Der Stellantrieb hat die Schutzart IP54 und ist für eine Umgebungstemperatur von -30 bis 50 °C (-22 und 122 °F) geeignet.
- Regulärer Preis
- €1266.14
- Regulärer Preis
- €1063.98
Beschreibung

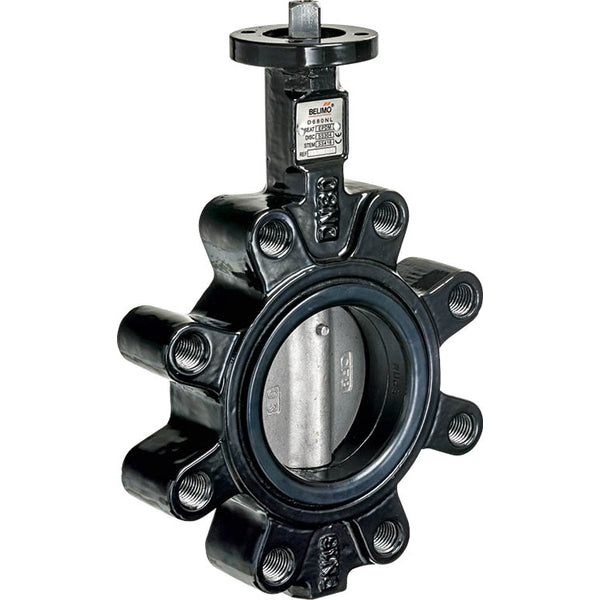

Diese Absperrklappe wird in Kombination mit einem modulierenden elektrischen Stellantrieb mit Sicherheitsfunktion (NC/NO) angeboten. Der Antrieb kann das Ventil in einer Zeit von 150 Sekunden von 0-90 Grad drehen und benötigt eine Versorgungsspannung von 24 V AC/DC. Der elektrische Stellantrieb ist mit einer optischen Stellungsanzeige ausgestattet, um die Position der Armatur deutlich zu erkennen. Die Absperrklappe hat einen Flansch zum Anschluss an die Rohrleitung, eine Nennweite von DN 50 und ist bis 16 bar (232 psi) für nicht gefährliche Flüssigkeiten ausgelegt. Bitte beachten Sie, dass der maximale Druck je nach Art des Mediums abweichen kann, prüfen Sie daher sorgfältig das Datenblatt. Die Absperrklappe hat ein Gehäuse aus Grauguss GGG 40 und eine EPDM-Dichtung. Das Ventil ist für Medientemperaturen zwischen -20 und 120 °C (-4 und 248 °F) geeignet. Der Stellantrieb hat die Schutzart IP54 und ist für eine Umgebungstemperatur von -30 bis 50 °C (-22 und 122 °F) geeignet. Der Aktuator arbeitet mit einer 0-10-V-Steuerung und bietet eine Positionsrückmeldung, die eine präzise Steuerung seiner Bewegungen und eine genaue Überwachung seiner Position innerhalb des angegebenen Spannungsbereichs ermöglicht. Der Antrieb kann über den ISO 5211 Flansch auf die Armatur montiert werden. Bevor Sie den Stellantrieb anschließen, lesen Sie bitte die Bedienungsanleitung sorgfältig durch. Der Stellantrieb positioniert das Ventil gleichzeitig mit der Aufladung der integrierten Kondensatoren. Bei einer Unterbrechung der Stromversorgung wird das Ventil mit gespeicherter elektrischer Energie automatisch in die Sicherheitsstellung (NC/NO) gefahren.

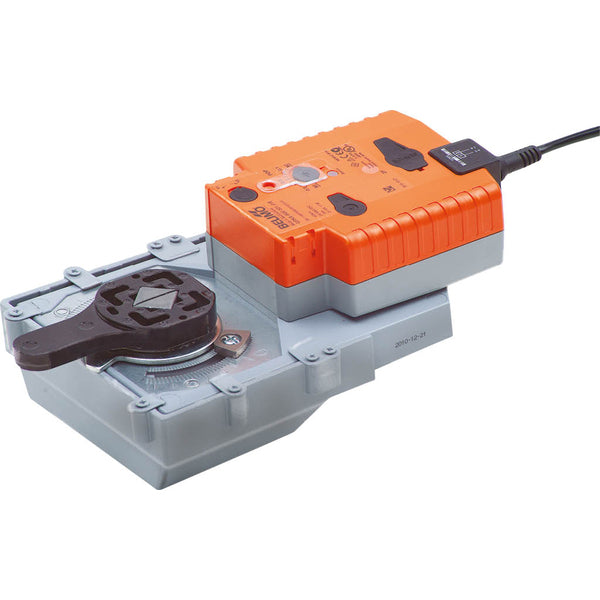

Der Antrieb ist mit einem Überlastungsschutz ausgestattet, benötigt keine Endschalter und stoppt automatisch, wenn der Endanschlag erreicht ist. Eine manuelle Überbrückung ist über einen Druckknopf möglich, der das Getriebe so lange ausschaltet, wie der Knopf gedrückt wird oder gesperrt bleibt. Der Antrieb kann mit einem Montageflansch direkt auf die Dreh- oder Absperrklappe montiert werden. Die Einbaulage relativ zum Ventil kann in 90°-Schritten gewählt werden. Der Stellantrieb fährt das Ventil in die gewünschte Betriebsstellung, während sich gleichzeitig die integrierten Kondensatoren aufladen. Wird die Stromversorgung unterbrochen, fährt das Ventil mit Hilfe der gespeicherten elektrischen Energie in die gewählte Sicherheitsstellung. Der Drehwinkel kann mit mechanischen Endanschlägen eingestellt werden. Die Kondensatoraktoren benötigen eine Vorladezeit, um die Kondensatoren auf ein nutzbares Spannungsniveau zu bringen. Damit ist sichergestellt, dass der Antrieb bei einem Stromausfall jederzeit aus seiner aktuellen Position in die Sicherheitsstellung fahren kann. Mit dem Drehknopf Fail-Safe-Position lässt sich die bevorzugte Fail-Safe-Position einstellen. Bei einem Stromausfall fährt der Antrieb unter Berücksichtigung der werkseitig eingestellten Überbrückungszeit von 2 Sekunden in die gewählte Sicherheitsstellung. Nach der Auslieferung im Werk ist der Aktuator vollständig entladen und muss vor der ersten Inbetriebnahme etwa 20 Sekunden lang vorgeladen werden, um den erforderlichen Spannungspegel in den Kondensatoren zu erreichen.
Profis
- Keine Gefahr von Wasserschlägen durch langsames Schließen (150 s)
- Die Komponenten sind austauschbar und können bei Bedarf einzeln ersetzt werden
- Hoher Kv-Wert, da die Flüssigkeit in einer geraden Linie fließt
- Dieser modulierende Stellantrieb kann das Ventil zwischen 0-90 Grad mit einem Steuersignal von 0-10 V positionieren.
- Der Antrieb ist mit einer Fail-Safe-Funktion ausgestattet, die einen sicheren Betrieb bei Stromausfall gewährleistet
- Geeignet für viskose Medien
