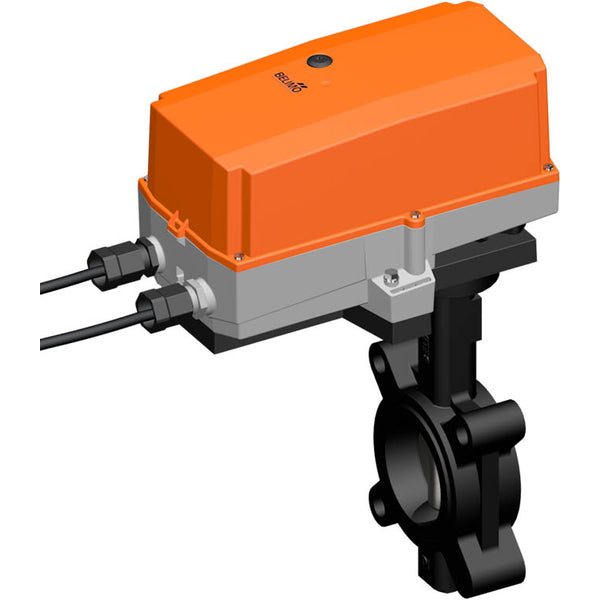

Belimo Absperrklappe DN50/PN16 Lug 24VAC/DC 2&3-Punkt GGG40 EPDM IP67 ISO 5211 90s 20Nm D650NL/SR24P-5

Diese Absperrklappe wird in Kombination mit einem elektrischen Zweipunkt-/Dreipunktantrieb angeboten. Der Antrieb kann das Ventil in einer Zeit von 90 Sekunden von 0-90 Grad drehen und benötigt eine Versorgungsspannung von 24 V AC/DC. Der elektrische Stellantrieb ist mit einer optischen Stellungsanzeige ausgestattet, um die Position der Armatur deutlich zu erkennen. Die Absperrklappe hat einen Flansch zum Anschluss an die Rohrleitung, eine Nennweite von DN 50 und ist bis 16 bar (232 psi) für nicht gefährliche Flüssigkeiten ausgelegt. Bitte beachten Sie, dass der maximale Druck je nach Art des Mediums abweichen kann, prüfen Sie daher sorgfältig das Datenblatt. Die Absperrklappe hat ein Gehäuse aus Grauguss GGG 40 und eine EPDM-Dichtung. Das Ventil ist für Medientemperaturen zwischen -20 und 120 °C (-4 und 248 °F) geeignet. Der Stellantrieb hat die Schutzart IP67 und ist für eine Umgebungstemperatur von -30 bis 50 °C (-22 und 122 °F) geeignet. Der Antrieb verfügt über eine Zweipunkt-/Dreipunktsteuerung. Der Antrieb kann über den ISO 5211 Flansch auf die Armatur montiert werden. Bevor Sie den Stellantrieb anschließen, lesen Sie bitte die Bedienungsanleitung sorgfältig durch.

Der Antrieb ist mit einem Überlastungsschutz ausgestattet, benötigt keine Endschalter und stoppt automatisch, wenn der Endanschlag erreicht ist. Eine manuelle Überbrückung ist über einen Druckknopf möglich, der das Getriebe so lange ausschaltet, wie der Knopf gedrückt wird oder gesperrt bleibt. Der Antrieb kann mit einem Montageflansch direkt auf die Dreh- oder Absperrklappe montiert werden. Die Einbaulage relativ zum Ventil kann in 90°-Schritten gewählt werden. Der Drehwinkel kann mit mechanischen Endanschlägen eingestellt werden. Der Antrieb eignet sich besonders für anspruchsvolle Umgebungen wie Holztrocknung, Tierzucht, Lebensmittelverarbeitung, Landwirtschaft, Hallenbäder, Dachlüftungsanlagen und allgemeine Außenanwendungen. Der Aktuator hat verschiedene Tests bestanden, darunter den Schadgastest EN 60068-2-60, den Salznebel-Sprühtest EN 60068-2-52, den Ammoniak-Test DIN 50916-2, den Klimatest IEC60068-2-30, den Test mit Desinfektionsmitteln (Tiere) und den UV-Test (Sonneneinstrahlung auf Bodenhöhe) EN 60068-2-5, EN 60068-2-63. Für die manuelle Überbrückung muss der Gehäusedeckel entfernt werden.

Profis

• Keine Gefahr von Wasserschlägen durch langsames Schließen (90 s)
• Die Komponenten sind austauschbar und können bei Bedarf einzeln ersetzt werden
• Hoher Kv-Wert, da die Flüssigkeit in einer geraden Linie fließt
• Geeignet für viskose Medien
