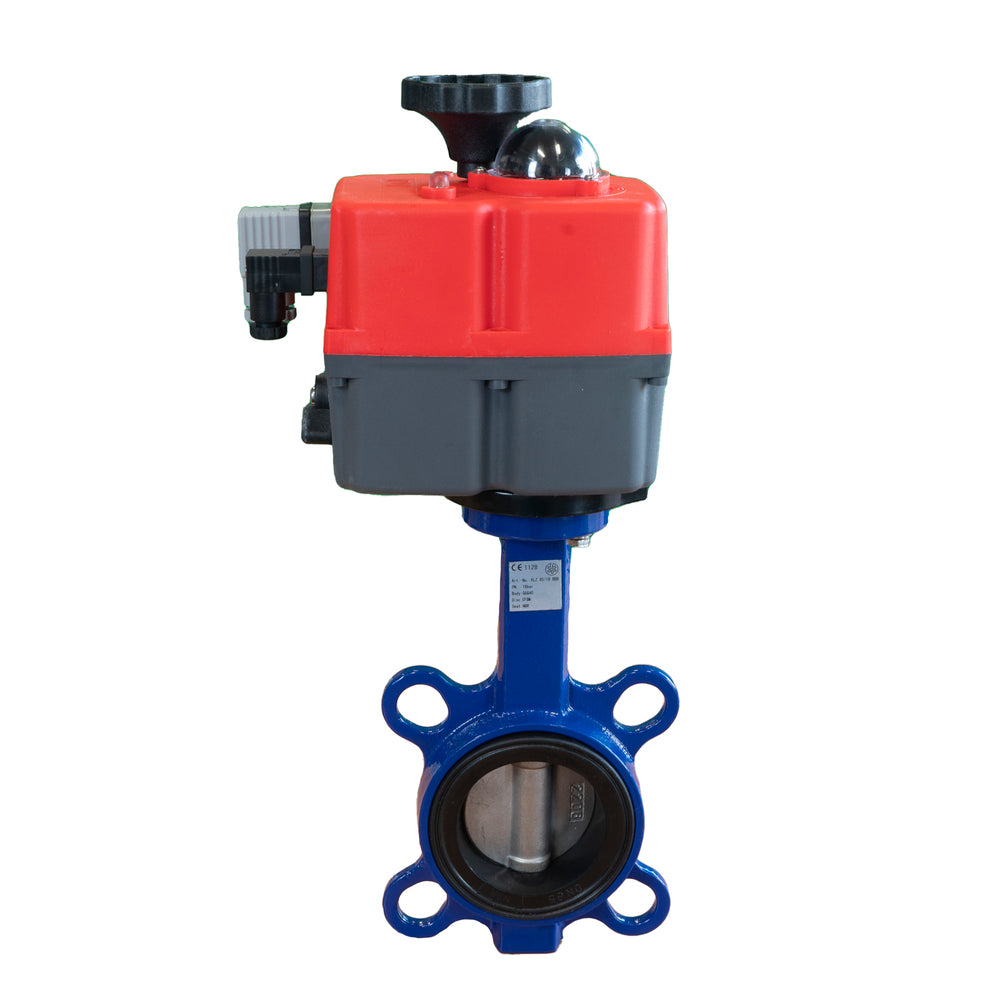

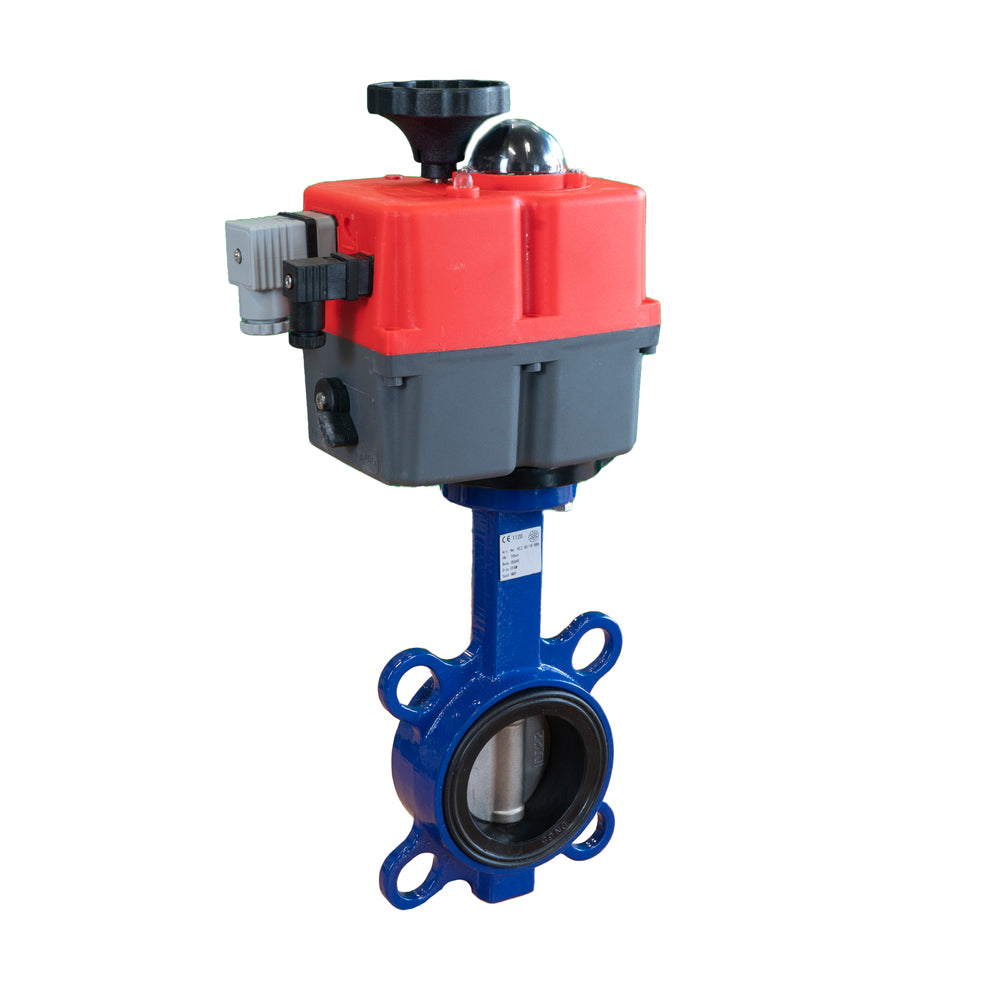

Elektrische Absperrklappe DN65 24-240V AC/DC modulierend ausfallsicherer Zwischenflansch GGG40 NBR J+J
Hinweis: Dieses Produkt wird eingestellt, eine mögliche Alternative ist V2SNN
Dieser modulierende elektrische Stellantrieb mit Fail-Safe-Funktion wird in Kombination mit einer gusseisernen Absperrklappe angeboten. Der Stellantrieb verfügt über ein digitales Positionierungssystem (DPS) und eine Batteriesicherheitsrückstellung (BSR). Für den Betrieb des Stellantriebs sind 24-240 V AC/DC erforderlich. Die Absperrklappe hat eine Nennweite von 65 mm, eignet sich für Medientemperaturen zwischen 5 und 85 °C (41 und 185 °F) und einen maximalen Druck von 16 bar (232,0 psi). Einfacher Anschluss an Ihre Rohrleitungen mit einem Zwischenflansch. Der Aktuator hat die Schutzart IP67 und ist für eine Umgebungstemperatur von -20 bis 70 °C (-4 und 158 °F) geeignet.
Hinweis: Dieses Produkt wird eingestellt, eine mögliche Alternative ist V2SNN
Beschreibung
Dieser modulierende elektrische Stellantrieb mit Fail Safe Funktion wird in Kombination mit einer Absperrklappe angeboten. Er kann das Ventil innerhalb von 13 Sekunden von 0-90 Grad drehen. Es benötigt eine Versorgungsspannung von 24-240 V AC/DC, hat eine Einschaltdauer von 75 % und ist mit einer optischen Positionsanzeige auf der Oberseite des Geräts ausgestattet, um die Ventilposition deutlich zu erkennen. Als modulierender Stellantrieb ist er mit einem digitalen Positionierungssystem (DPS) ausgestattet, was bedeutet, dass er das Ventil in einem Bereich von 0-90 Grad positionieren kann. Zur Positionierung wird ein Steuersignal von 4-20 mA benötigt. Es ist außerdem mit einer elektronischen Sicherheitsfunktion (BSR) ausgestattet, die eine Rückstellung der Batterie ermöglicht. Bei einem Stromausfall versorgt die Batterie den Aktuator ausreichend, um das Ventil wieder in den Normalzustand zu versetzen (normalerweise offen/geschlossen, je nachdem, wie es montiert ist). Die Absperrklappe hat einen Zwischenflansch zum Anschluss an die Rohrleitung, eine Nennweite von DN 65 und ist für ungefährliche Medien bis 16 bar (232,0 psi) ausgelegt. Bitte beachten Sie, dass der maximale Druck je nach Art des Mediums abweichen kann, prüfen Sie daher sorgfältig das Datenblatt. Die Absperrklappe hat ein Gehäuse aus Grauguss GGG 40, eine Scheibe aus GGG40 mit Polyamidbeschichtung und eine NBR-Dichtung. Es ist für Medientemperaturen zwischen 5 und 85 °C (41 und 185 °F) geeignet. Der Aktuator hat die Schutzart IP67 und ist für eine Umgebungstemperatur von -20 bis 70 °C (-4 und 158 °F) geeignet.
Vorteile:
- Keine Gefahr von Wasserschlägen durch langsames Schließen (13 s)
- Die Komponenten sind austauschbar und können bei Bedarf einzeln ersetzt werden
- Hoher Kv-Wert, da die Flüssigkeit in einer geraden Linie fließt
