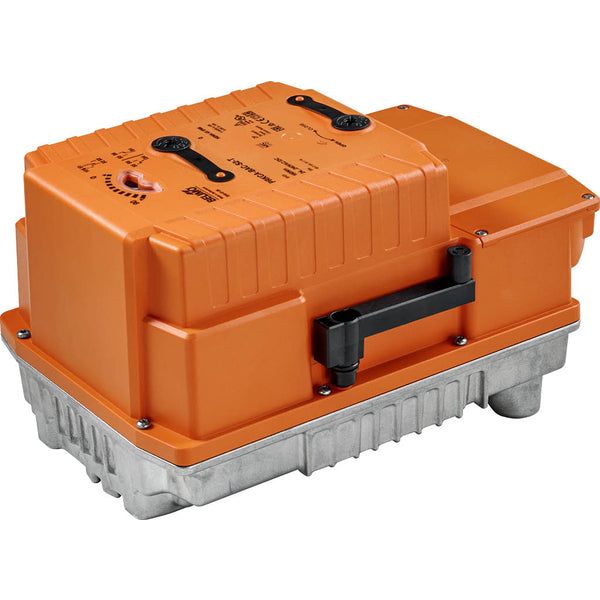

Belimo Absperrklappe DN80/PN16 Lug 24VAC/DC Modulierend Fail-Safe GGG40 EPDM IP67 ISO 5211 2xSPDT BACnet 35s 160Nm D680NL/PRKCA-BAC-S2-T

Diese Absperrklappe wird in Kombination mit einem modulierenden elektrischen Antrieb angeboten. Der Antrieb kann das Ventil in einer Zeit von 35 Sekunden von 0-90 Grad drehen und benötigt eine Versorgungsspannung von 24 V AC/DC. Der elektrische Stellantrieb ist mit einer optischen Stellungsanzeige ausgestattet, um die Position der Armatur deutlich zu erkennen. Die Absperrklappe hat einen Flansch zum Anschluss an die Rohrleitung, eine Nennweite von DN 80 und ist bis 16 bar (232 psi) für nicht gefährliche Flüssigkeiten ausgelegt. Bitte beachten Sie, dass der maximale Druck je nach Art des Mediums abweichen kann, prüfen Sie daher sorgfältig das Datenblatt. Die Absperrklappe hat ein Gehäuse aus Grauguss GGG 40 und eine EPDM-Dichtung. Das Ventil ist für Medientemperaturen zwischen -20 und 120 °C (-4 und 248 °F) geeignet. Der Stellantrieb hat die Schutzart IP67 und ist für eine Umgebungstemperatur von -30 bis 50 °C (-22 und 122 °F) geeignet. Der Antrieb verfügt über eine 3-Punkt-Regelung, unterstützt die Kommunikationsprotokolle BACnet MSTP/Modbus RTU/MP-Bus und bietet eine präzise Positionsrückmeldung im Bereich von 0-10 V oder 2-10 V, wodurch eine genaue und reaktionsschnelle Regelung in verschiedenen Anwendungen gewährleistet wird. Der Antrieb kann über den ISO 5211 Flansch auf die Armatur montiert werden. Der Stellantrieb ist mit einer Fail-Safe-Funktion (NC/NO) ausgestattet, die einen sicheren Betrieb bei einem Stromausfall gewährleistet. Bevor Sie den Stellantrieb anschließen, lesen Sie bitte die Bedienungsanleitung sorgfältig durch.

Eine interne Heizung verhindert Kondenswasserbildung. Die eingebaute Heizung schaltet sich dank des integrierten Temperatur- und Feuchtigkeitssensors automatisch ein und aus. Die manuelle Betätigung des Ventils kann mit einer Handkurbel erfolgen. Die manuelle Entriegelung erfolgt durch Entfernen der Handkurbel. Der Antrieb ist mit einem Überlastungsschutz ausgestattet, benötigt keine Endschalter und stoppt automatisch, wenn der Endanschlag erreicht ist. Für die konventionelle Steuerung mit einem analogen Steuersignal kann BACnet oder Modbus für die kommunikative Positionsrückmeldung verwendet werden. Der Antrieb kann direkt auf die Absperrklappe montiert werden. Die Einbaulage relativ zur Absperrklappe kann in 90°-Schritten gewählt werden. Der Antrieb ist für den Außeneinsatz geeignet und gegen UV-Strahlung, Schmutz/Staub, Regen/Schnee und Luftfeuchtigkeit geschützt. Die Werkseinstellungen sind für die meisten gängigen Anwendungen geeignet. Die Parametrierung über Near Field Communication (NFC) erfordert die Belimo Assistant App, die die Inbetriebnahme vereinfacht und verschiedene Diagnosemöglichkeiten bietet. Das ZTH EU-Servicetool bietet eine Reihe von Diagnose- und Einstellmöglichkeiten. Die Kondensatoraktoren benötigen eine Vorladezeit, um die Kondensatoren auf ein nutzbares Spannungsniveau zu bringen. Damit ist sichergestellt, dass der Antrieb bei einem Stromausfall jederzeit aus seiner aktuellen Position in die Sicherheitsstellung fahren kann. Die bevorzugte Fail-Safe-Position (0-100%) kann über die "Belimo Assistant App" oder ZTH EU eingestellt werden. Die Einstellung bezieht sich immer auf den angepassten Drehwinkelbereich. Bei einem Stromausfall fährt der Antrieb in die gewählte Sicherheitsstellung. Nach der Auslieferung im Werk ist der Aktuator vollständig entladen und muss vor der ersten Inbetriebnahme etwa 20 Sekunden lang vorgeladen werden, um den erforderlichen Spannungspegel in den Kondensatoren zu erreichen.

Profis

• Keine Gefahr von Wasserschlägen durch langsames Schließen (35 s)
• Die Komponenten sind austauschbar und können bei Bedarf einzeln ersetzt werden
• Hoher Kv-Wert, da die Flüssigkeit in einer geraden Linie fließt
• Dieser modulierende Stellantrieb kann das Ventil in einem Bereich von 0-90 Grad mit einem Steuersignal von 0-10 V/2-10 V/4-20 mA positionieren.
• Geeignet für viskose Medien
