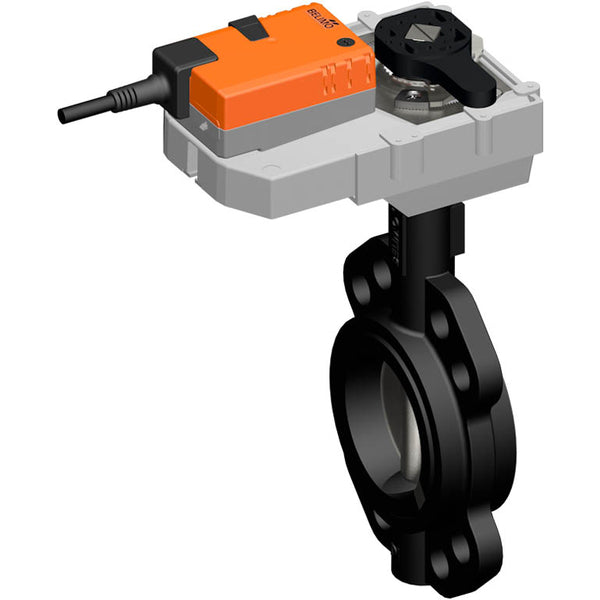

Belimo Absperrklappe DN80/PN16 24VAC/DC Modulierend Wafer GGG40 EPDM IP54 ISO 5211 BACnet/Modbus/MP-Bus 90s 40Nm D680N/GR24A-MOD-5

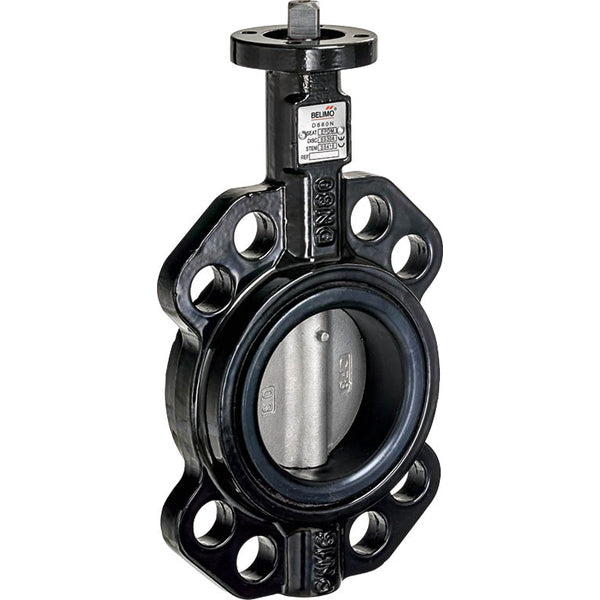

Diese Belimo Absperrklappe wird in Kombination mit einem modulierenden elektrischen Stellantrieb angeboten. Der Stellantrieb kann die Klappe in 90 Sekunden um 0-90 Grad drehen und benötigt eine Versorgungsspannung von 24 V AC/DC. Der elektrische Stellantrieb ist mit einem visuellen Positionsanzeiger ausgestattet, um die Klappenposition deutlich zu erkennen. Die Absperrklappe hat einen Wafer-Flanschanschluss zur Verbindung mit dem Rohrleitungssystem, einen Nenndurchmesser von DN 80 und ist bis zu 16 bar (232 psi) für nicht gefährliche Fluide bewertet. Bitte beachten Sie, dass der maximale Druck je nach Mediumstyp abweichen kann, daher überprüfen Sie das Datenblatt sorgfältig. Die Absperrklappe hat ein Gehäuse aus Gusseisen GGG 40 und eine EPDM-Dichtung. Die Klappe ist für Medientemperaturen zwischen -20 und 120 °C (-4 und 248 °F) geeignet. Der Stellantrieb hat einen Schutzgrad von IP54 und ist für eine Umgebungstemperatur von -30 bis 50 °C (-22 und 122 °F) geeignet. Der Stellantrieb unterstützt die Kommunikationsprotokolle BACnet MSTP/Modbus RTU/MP-Bus und erfordert das Produkt ZTH EU, um die Protokolladresse einzustellen und den Stellantrieb mit dem System zu verbinden. Darüber hinaus ermöglicht ZTH EU die Einstellung eines analogen 0-10V oder 2-10V Steuersignals. Der Stellantrieb kann über den ISO 5211 Flansch an der Klappe montiert werden. Lesen Sie vor dem Anschließen des Stellantriebs bitte die Anleitung sorgfältig durch.

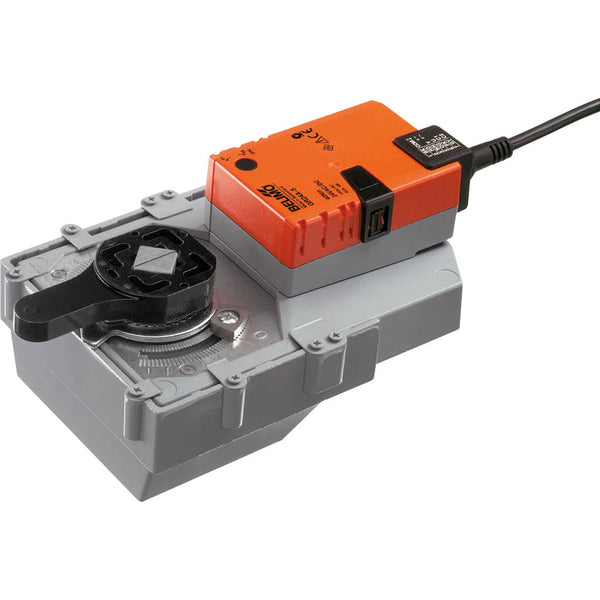

Der Stellantrieb ist mit einem Überlastschutz ausgestattet, benötigt keine Endschalter und stoppt automatisch, wenn der Endanschlag erreicht ist. Eine manuelle Übersteuerung ist mit einem Druckknopf möglich, der das Zahnradgetriebe entkoppelt, solange der Knopf gedrückt bleibt oder verriegelt ist. Der Stellantrieb kann direkt mit der Dreh- oder Absperrklappe mit einer Montageflansch verbunden werden. Die Montageorientierung relativ zur Klappe kann in 90°-Schritten ausgewählt werden. Der Stellantrieb verfügt über eine integrierte Schnittstelle für BACnet MSTP, Modbus RTU und MP-Bus. Er empfängt das digitale Steuersignal vom Steuerungssystem und liefert den aktuellen Status. Der Drehwinkel kann mit mechanischen Endschaltern eingestellt werden.

Vorteile:

• Kein Risiko von Wasserschlag durch langsames Schließen (90 s)
• Die Komponenten sind austauschbar und können bei Bedarf einzeln ersetzt werden
• Hoher Kv-Wert, da die Flüssigkeit in einer geraden Linie fließt
• Modulierender Stellantrieb mit Feldbus oder einem 0-10 V/2-10 V Signal
• Geeignet für viskose Medien

Nachteile:

• Produkt ZTH EU erforderlich (nicht im Lieferumfang enthalten), um die Protokolladresse einzustellen und den Stellantrieb mit dem System zu verbinden
