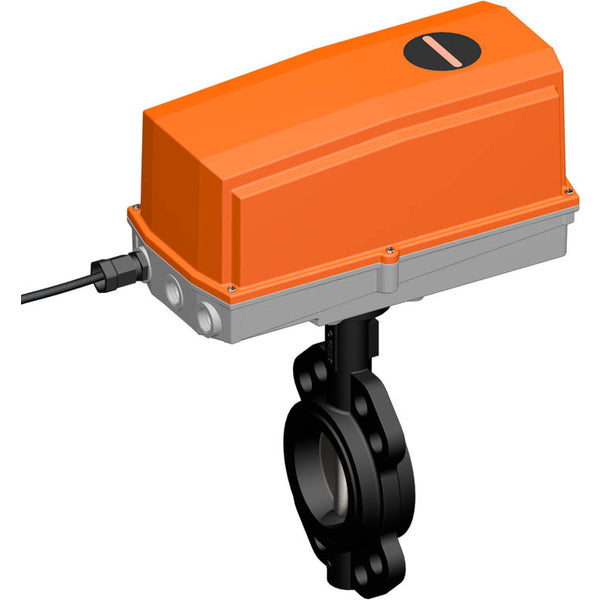

Belimo Absperrklappe DN80/PN16 Wafer 24VAC/DC Modulierend 0-10V GGG40 EPDM IP67 ISO 5211 Klemme 35s 40Nm D680N/GRC24G-SZ-T-5
Diese GGG40-Absperrklappe wird in Kombination mit einem modulierenden elektrischen Stellantrieb angeboten. Der Stellantrieb benötigt zum Betrieb 24 V AC/DC. Die Absperrklappe hat eine Nennweite von 78 mm, eignet sich für Medientemperaturen zwischen -20 und 120 °C (-4 und 248 °F) und einen maximalen Druck von 16 bar (232 psi). Einfacher Anschluss an Ihre Rohrleitungen mit einem Zwischenflansch. Der Stellantrieb hat die Schutzart IP67 und ist für eine Umgebungstemperatur von -30 bis 50 °C (-22 und 122 °F) geeignet.
- Regulärer Preis
- €980,54
- Regulärer Preis
- €823,98
Beschreibung

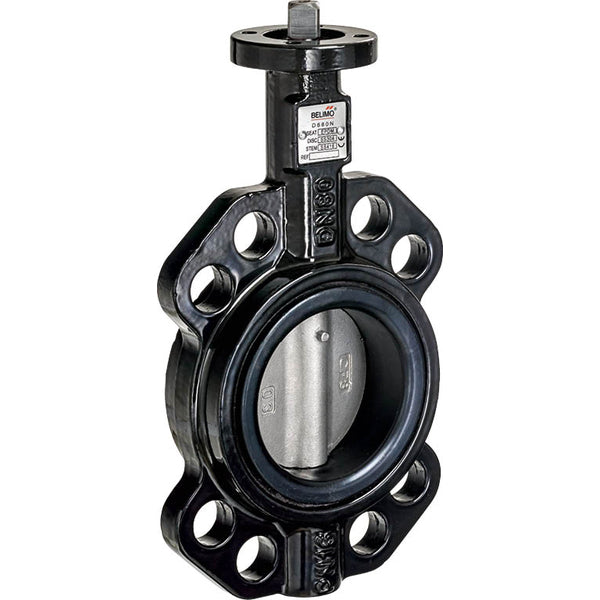

Diese Absperrklappe wird in Kombination mit einem modulierenden elektrischen Antrieb angeboten. Der Antrieb kann das Ventil in einer Zeit von 35 Sekunden von 0-90 Grad drehen und benötigt eine Versorgungsspannung von 24 V AC/DC. Der elektrische Stellantrieb ist mit einer optischen Stellungsanzeige ausgestattet, um die Position der Armatur deutlich zu erkennen. Die Absperrklappe hat einen Zwischenflansch zum Anschluss an die Rohrleitung, eine Nennweite von DN 80 und ist für ungefährliche Medien bis 16 bar (232 psi) ausgelegt. Bitte beachten Sie, dass der maximale Druck je nach Art des Mediums abweichen kann, prüfen Sie daher sorgfältig das Datenblatt. Die Absperrklappe hat ein Gehäuse aus Grauguss GGG 40 und eine EPDM-Dichtung. Das Ventil ist für Medientemperaturen zwischen -20 und 120 °C (-4 und 248 °F) geeignet. Der Stellantrieb hat die Schutzart IP67 und ist für eine Umgebungstemperatur von -30 bis 50 °C (-22 und 122 °F) geeignet. Der Aktuator arbeitet mit einer 0-10-V-Steuerung und bietet eine Positionsrückmeldung, die eine präzise Steuerung seiner Bewegungen und eine genaue Überwachung seiner Position innerhalb des angegebenen Spannungsbereichs ermöglicht. Der Antrieb kann über den ISO 5211 Flansch auf die Armatur montiert werden. Bevor Sie den Stellantrieb anschließen, lesen Sie bitte die Bedienungsanleitung sorgfältig durch.

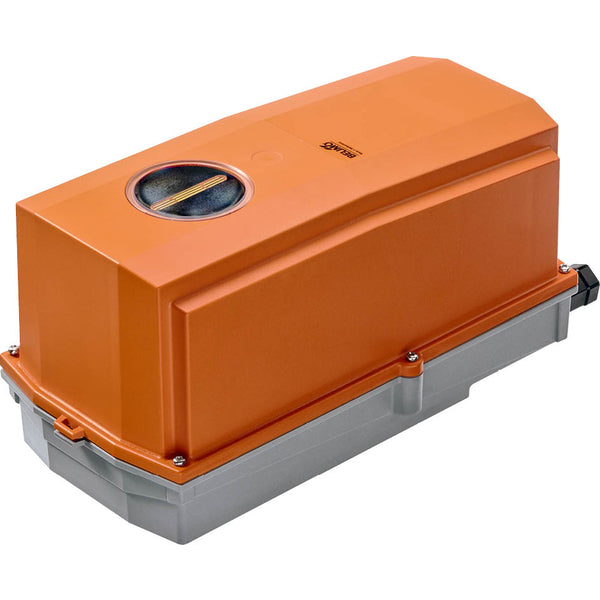

Der Antrieb ist mit einem Überlastungsschutz ausgestattet, benötigt keine Endschalter und stoppt automatisch, wenn der Endanschlag erreicht ist. Eine manuelle Überbrückung ist über einen Druckknopf möglich, der das Getriebe so lange ausschaltet, wie der Knopf gedrückt wird oder gesperrt bleibt. Der Antrieb kann mit einem Montageflansch direkt auf die Dreh- oder Absperrklappe montiert werden. Die Einbaulage relativ zum Ventil kann in 90°-Schritten gewählt werden. Der Antrieb kann mit einem Standard-Steuersignal von 0-10 V angesteuert werden und fährt die vom Steuersignal vorgegebene Position an. Die Spannungsmessung dient sowohl zur visuellen Anzeige der Armaturenstellung im Bereich von 0,5 % bis 100 % als auch als Steuersignal für andere Antriebe. Der Drehwinkel kann mit mechanischen Endanschlägen eingestellt werden. Der Antrieb ist für den Außeneinsatz geeignet und gegen UV-Strahlung, Regen/Schnee, Schmutz/Staub, Luftfeuchtigkeit und häufige starke Temperaturschwankungen geschützt. Zur Vermeidung von interner Kondensation wird empfohlen, den Antrieb mit einer separat bestellbaren, werkseitig installierten Heizung zu verwenden. Für die manuelle Überbrückung muss der Gehäusedeckel entfernt werden.
Profis
- Keine Gefahr von Wasserschlägen durch langsames Schließen (35 s)
- Die Komponenten sind austauschbar und können bei Bedarf einzeln ersetzt werden
- Hoher Kv-Wert, da die Flüssigkeit in einer geraden Linie fließt
- Dieser modulierende Stellantrieb kann das Ventil zwischen 0-90 Grad mit einem Steuersignal von 0-10 V positionieren.
- Geeignet für viskose Medien
