Referenz: BL2SA3-112-AG4-024AC
Marke: Tameson

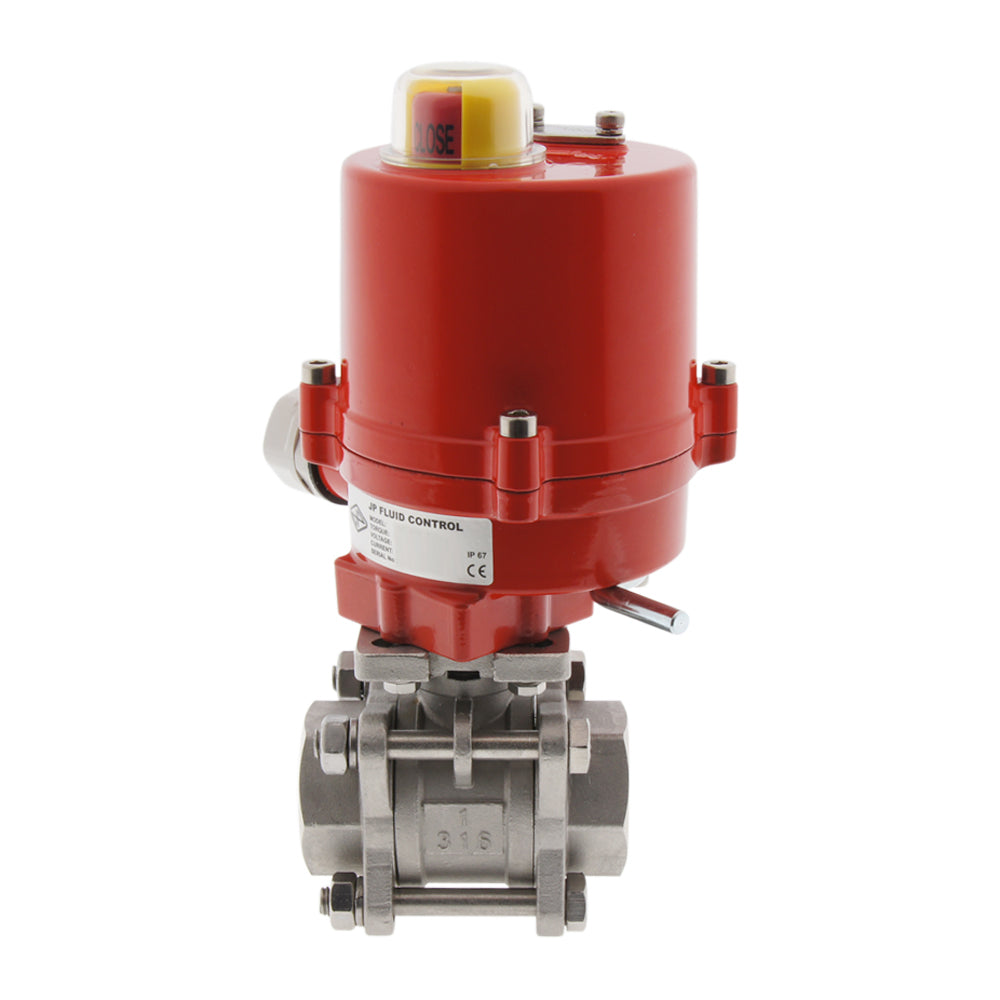

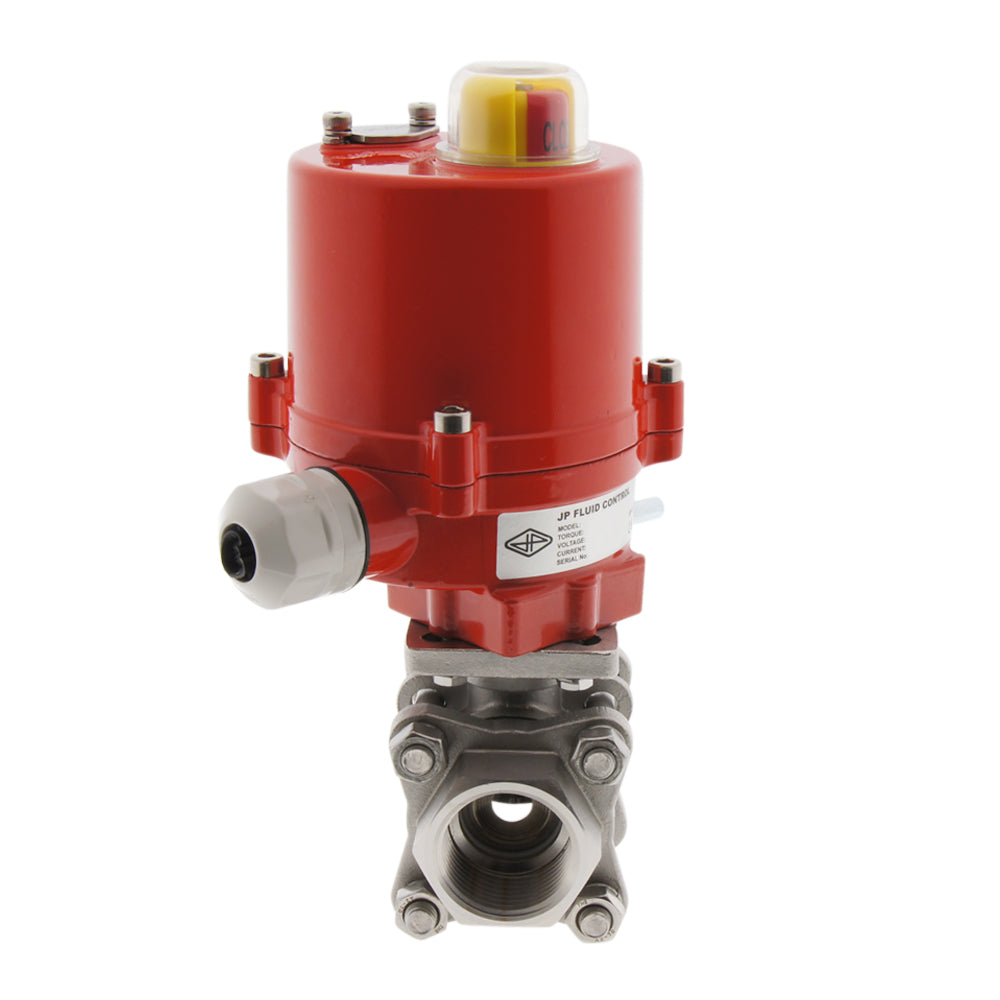

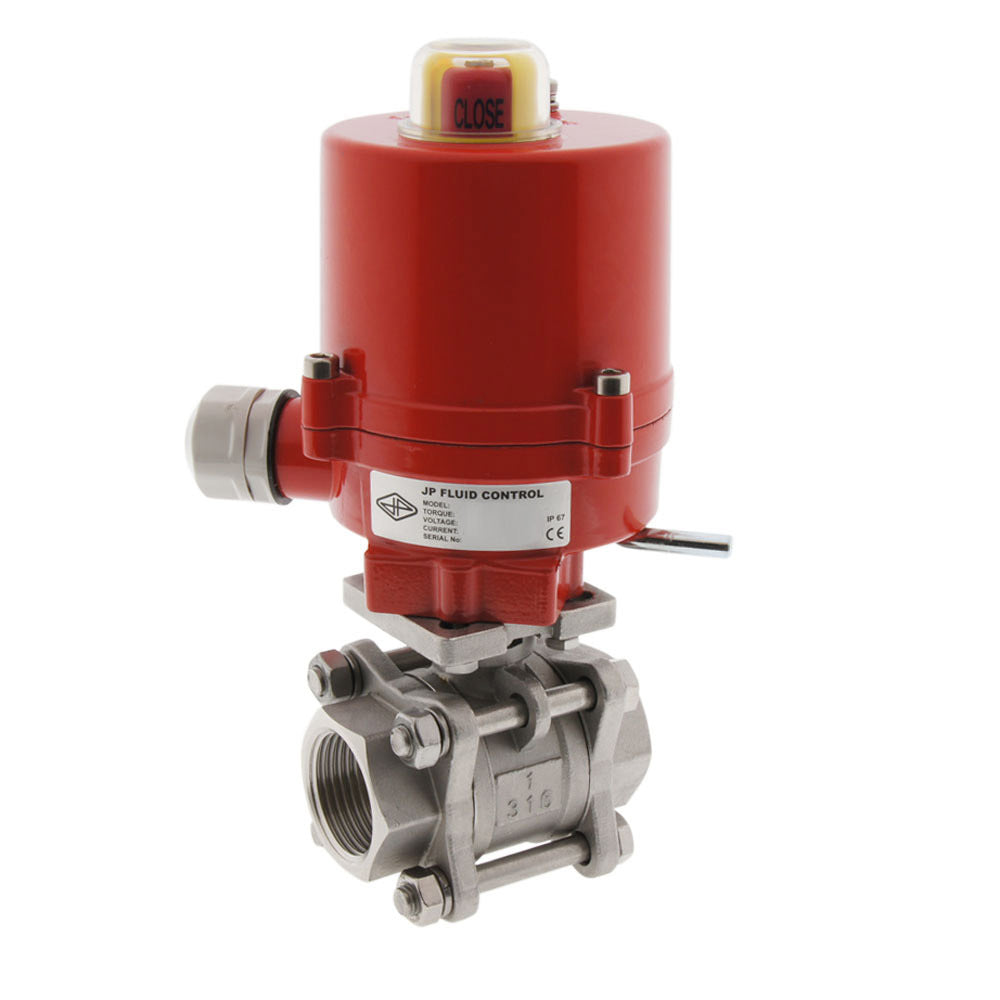

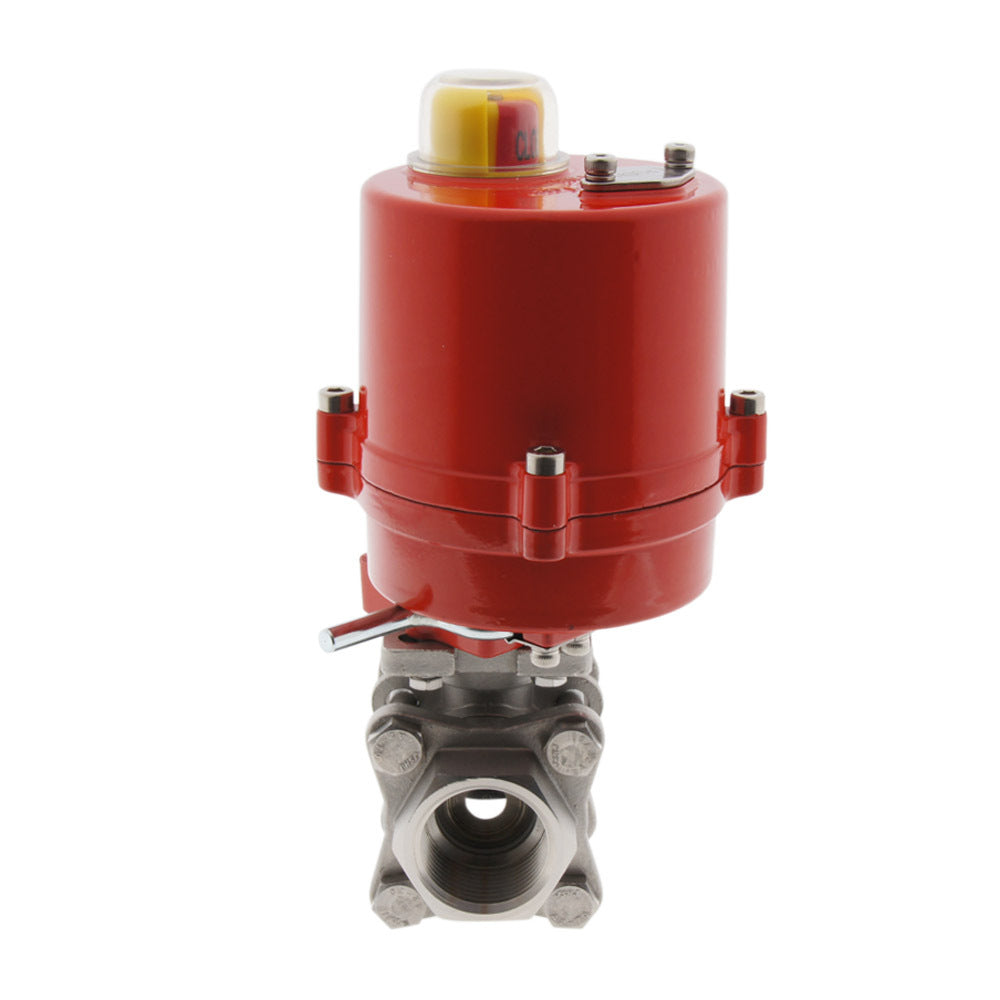

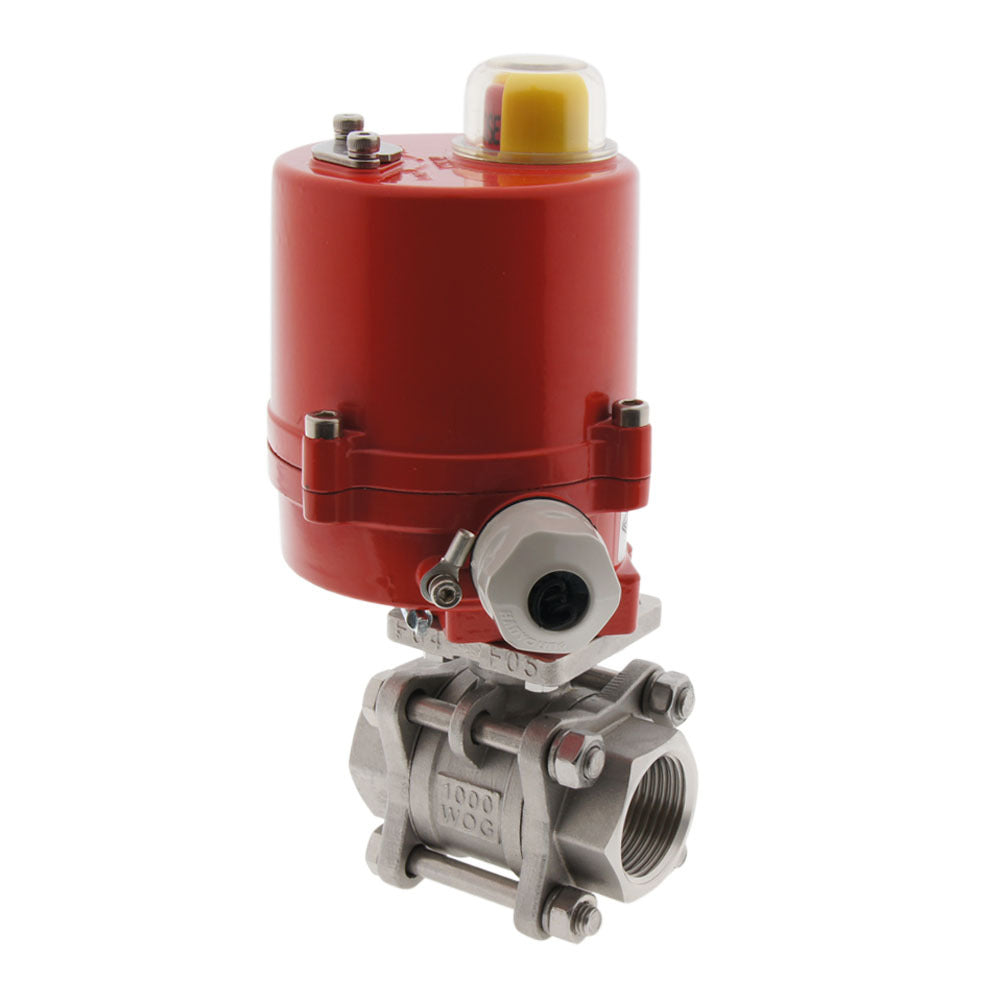

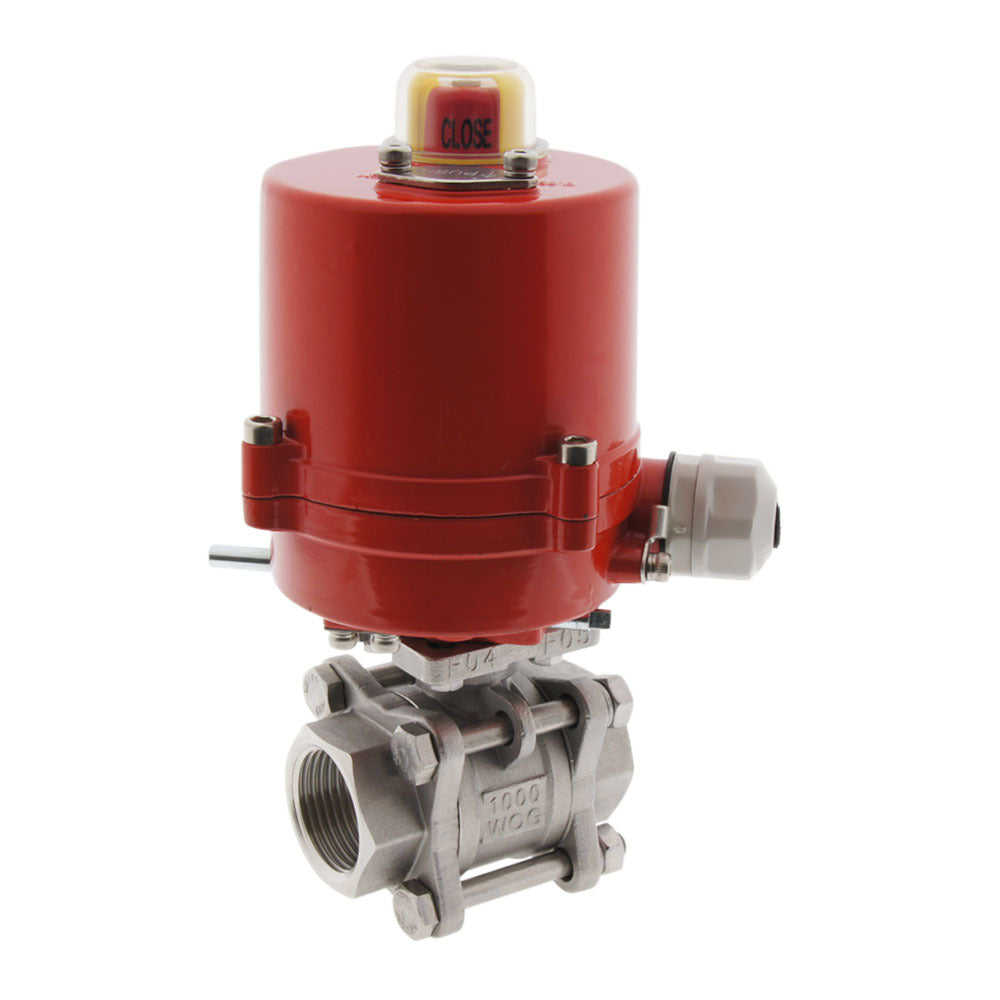

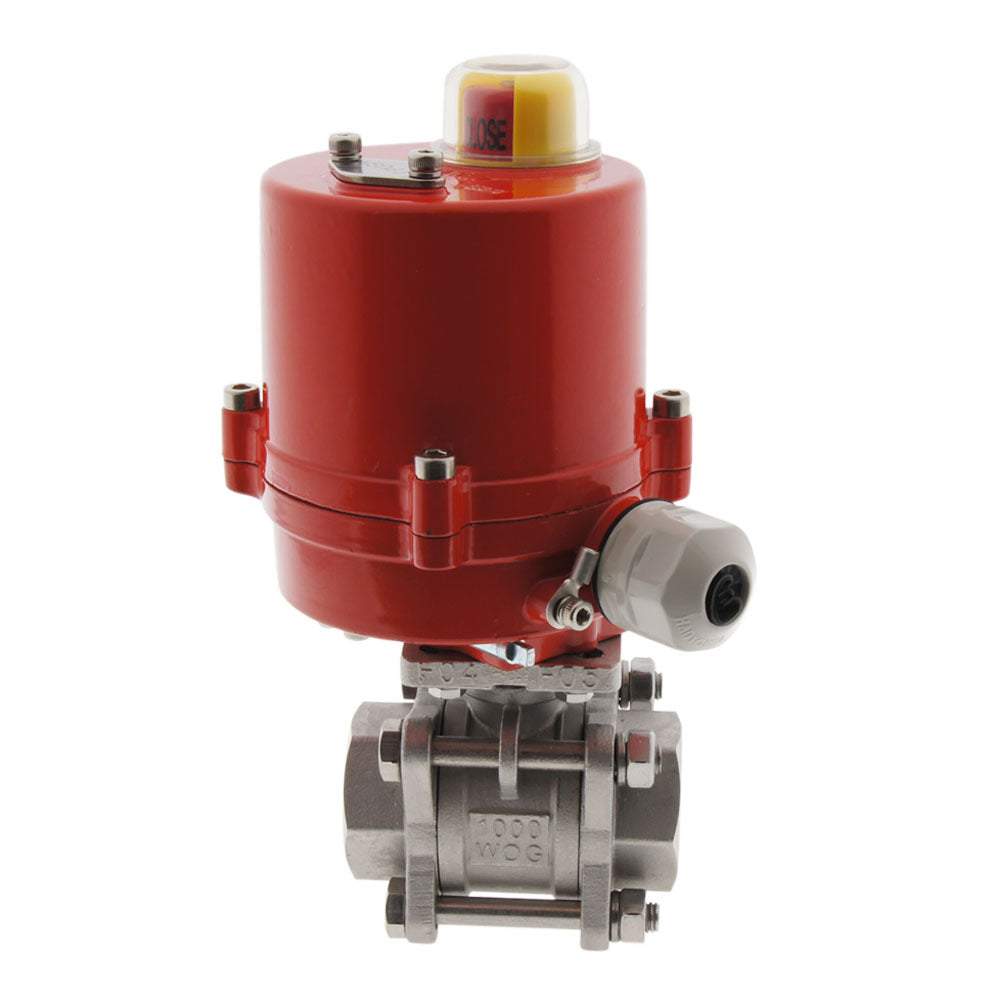

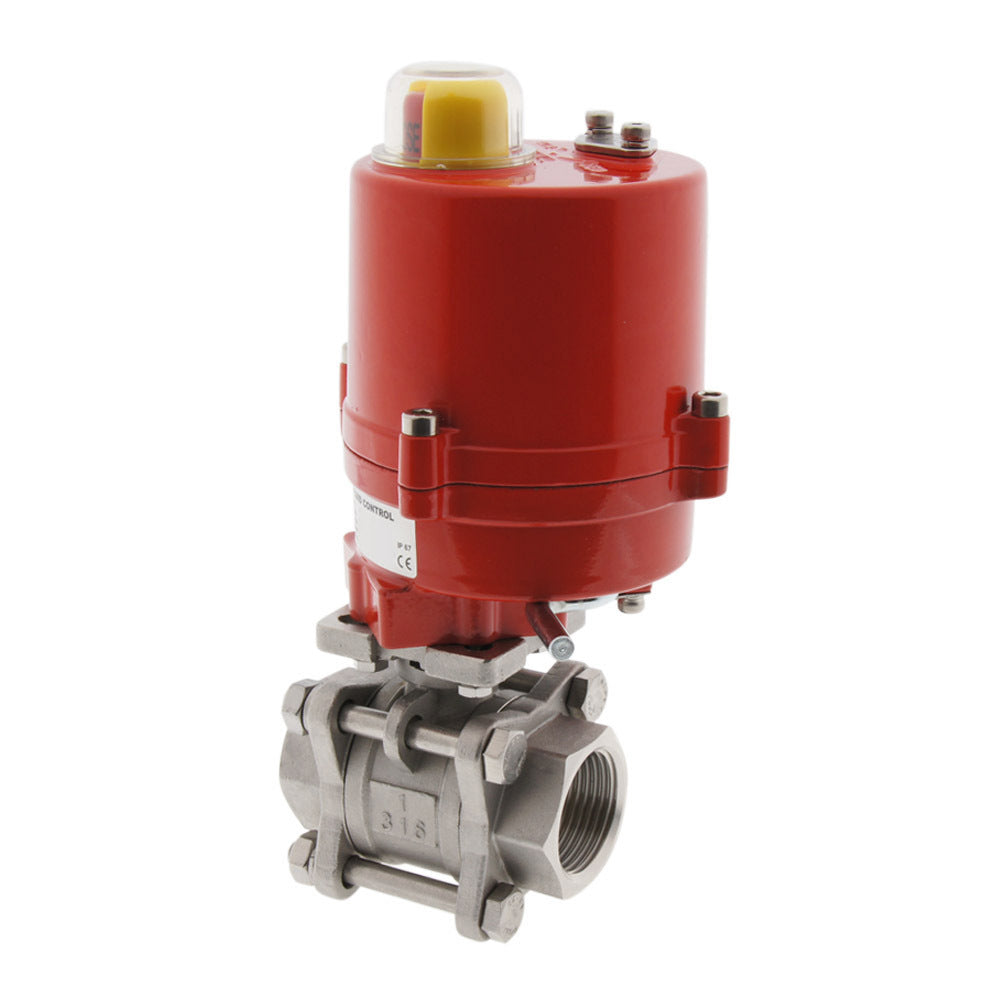

Elektrischer 2-Wege-Kugelhahn mit G1-1/2-Zoll-Rohrgewinde und leistungsstarkem und energieeffizientem 24V AC/DC-Antrieb (max. 40Nm). Medien von -20 bis 130°C, maximaler Druck 63 bar bei 20°C. Ventilgehäuse aus Edelstahl mit Edelstahlkugel und PTFE/FKM-Ventilsitzen. Die Nennweite beträgt 40mm, der Kv-Wert 170m3/h(2833,4 l/min Wasser bei dP=1 bar). 3-Punkt-Kontrolle. Drehung 0-90° in nur 8 Sekunden. Kompaktes und robustes Antriebsgehäuse (IP67) mit Stellungsanzeige. Manuelle Übersteuerungsfunktion und zwei zusätzliche Endschalter zur Positionsrückmeldung.

Alle anzeigen
Regulärer Preis
€477,21
inkl. MwSt. zzgl. Versand
Die Mehrwertsteuer ist eine Waren- und Dienstleistungssteuer, die in der Europäischen Union (EU) erhoben wird. Wir, Tameson, sind gesetzlich verpflichtet, die Mehrwertsteuer für Bestellungen innerhalb der EU für Kunden zu erheben, die uns ihre Mehrwertsteuernummer nicht mitteilen.
Regulärer Preis
€401,02
ohne MwSt.

Auf Lager +2 Tage Auf Anfrage Auf Anfrage
0 sind bereits in Ihrem Warenkorb Bei Bestellungen, die 0 überschreiten, müssen Sie mit einer längeren Vorlaufzeit von 2 Tagen rechnen. Bis zu 13 Artikel können online bestellt werden. Für höhere Stückzahlen kontaktieren Sie uns bitte unter support@tameson.de, um die Vorlaufzeit zu erfragen. Der Artikel ist nicht online bestellbar, bitte kontaktieren Sie uns unter support@tameson.de, um die Lieferzeit zu erfragen.


Versand an Deutschland: Kostenlos
Kostenlos für Bestellungen > €75,00
Voraussichtliche Lieferung in 3 - 4 Werktagen

Beschreibung
Spezifikationen
Downloads
Verwandte Produkte

Dieser starke und energieeffiziente elektrische 2-Wege-Kugelhahn von Tameson kann zum automatischen Absperren von Leitungen mit Gas oder Flüssigkeiten verwendet werden. Das Ventil hat 1-1/2 Zoll Rohrgewinde (Innengewinde, BSPP). Das Gehäuse des Ventils besteht aus Edelstahl mit einer Edelstahlkugel und PTFE (Teflon)/FKM-Dichtung. Der Antrieb ist sowohl für 24 Volt AC 50/60Hz (Wechselstrom) als auch für 24 Volt DC (Gleichstrom) geeignet. Mit Schaltern auf der Platine kann der Antrieb auf AC oder DC eingestellt werden. Die Werkseinstellung ist Gleichstrom (DC). Es ist sehr wichtig, den Antrieb auf Wechselstrom einzustellen, bevor Sie eine Wechselstromversorgung verwenden. Der Antrieb hat ein robustes Aluminiumgehäuse (IP67, sofern ein entsprechendes Kabel angeschlossen ist) und liefert maximal 40 Nm Drehmoment. Das Ventil dreht sich in 8 Sekunden von 0 auf 90 Grad. Wenn die Kugel eine Endposition erreicht, wird der Elektromotor abgeschaltet und keine Energie verbraucht. Der Antrieb ist mit zwei zusätzlichen Endschaltern zur Stellungsrückmeldung ausgestattet. Die Endschalter befinden sich bei 0 und 90 Grad. Bei Bedarf kann die Winkelposition der Schalter vom Benutzer eingestellt werden. Eine mechanische Stellungsanzeige auf der Oberseite des Antriebs zeigt die Armaturenstellung an. Der Stellantrieb ist mit einer Handnotbetätigung ausgestattet.

Wichtigste Vorteile

  • Robuster Kugelhahn aus Edelstahl mit 1-1/2-Zoll-Rohrgewinde
  • Umschaltzeit nur 8 Sekunden
  • Robustes IP67-Gehäuse
  • Sowohl 24V AC als auch DC möglich (Einstellung über Schalter)
  • Zwei zusätzliche Endschalter für Positionsrückmeldung
  • Manuelle Übersteuerungssteuerung
  • Deutliche visuelle Positionsanzeige

Technische Daten

BetätigungselementKugelhahn
Betätigungselement ref:AG-040-BKugelhahn ref:BL2SA3-112
Spannung:24V DC/AC (50/60Hz)Gehäuse:Rostfreier Stahl (AISI 316)
Nom./Max. Aktuell:0.2/1.2 ABall: rostfreier Stahl (AISI 316)
Schutz:IP67Sitzringe:PTFE (Teflon)/FKM
Einschaltdauer:S2 30min.Rohrgewinde: G1-1/2" BSP
Öffnen/Schließen:7 sNenndurchmesser:40mm (DN)
Amb. Temp:-10°C..50°CLänge der Installation:120 mm
Reichweite:0-90°Maximaler Druck (@20°C):63 bar
Zusätzliche Endschalter:2Funktion: 2 Wege
Manuelle Überbrückung:JaTemperatur mittel:-20°C..130°C

Abmessungen

Abmessungen: L1=62mm, L2=26mm, L3=202mm, L4=120mm, L5=94mm
Abmessungen Kugelhahn mit Antrieb

Abmessungen des Stellantriebs AG-040-B und des Kugelhahns BL2SA3-112.

Anwendungen

Dieses Ventil kann in Kombination mit Gasen und Flüssigkeiten verwendet werden. Das Ventil ist langlebig und für verschiedene aggressive und korrosive Medien geeignet. Der Höchstdruck bei Raumtemperatur beträgt 63 bar, bei höheren Temperaturen sinkt die zulässige Höchsttemperatur. Die Richtung des Drucks ist nicht wichtig, die Strömungsrichtung kann in jede Richtung erfolgen. Der Temperaturbereich des Mediums liegt zwischen -20°C und 130°C. Bei hohen Temperaturen empfiehlt es sich, das Ventil in einem belüfteten Bereich zu installieren. Es ist erlaubt, das Ventil in einer feuchten Umgebung zu installieren, vorausgesetzt, dass alle Teile, wie z.B. ein geeignetes elektrisches Kabel, korrekt befestigt sind. Kugelhähne können für leicht verschmutzte Flüssigkeiten verwendet werden. Einige Anwendungsbeispiele für dieses Ventil sind HVAC, Bewässerung, industrielle Automatisierung und Wassermanagement.

Elektrischer Schaltplan

Beachten Sie die Sicherheitshinweise und das Handbuch, bevor Sie mit der Installation beginnen.

Der Antrieb arbeitet mit 24 Volt DC und 24 Volt AC (50/60Hz). Auf der Platine befinden sich zwei kleine Schalter, mit denen der Antrieb auf AC oder DC eingestellt werden kann. Die Standardeinstellung ist DC. Der Stellantrieb verbraucht 0,2 A Nennstrom und 1,2 A bei maximalem Drehmoment. Der Antrieb hat eine 3-Punkt-Steuerung. Vor der Verwendung der Wechselstromversorgung müssen die Schalter auf der Platine zuerst eingestellt werden. Die Klemmen 1 und 2 sind fest mit dem Stromnetz verbunden. Die Klemmen 3 und 4 müssen das gleiche Signal (Phase/Null) wie Klemme 1 verwenden. Durch das Anschließen eines dieser Steuerdrähte wird das Ventil geschlossen oder geöffnet. Schließen Sie niemals die Klemmen 3 und 4 gleichzeitig an, um einen Kurzschluss und eine Beschädigung zu vermeiden.Der Antrieb verfügt über zwei interne Endschalter. Sobald die Endposition des Aktuators erreicht ist (0 oder 90 Grad), schaltet sich der Motor ab und es wird keine Energie verbraucht. Darüber hinaus befinden sich im Antrieb zwei zusätzliche Endschalter für Kontrollzwecke. Die Winkellage der Endschalter kann verändert werden. Schließen Sie immer die Erde an und verwenden Sie nicht die Rohre als Erde.

Schaltplan AG-Stellantrieb 24V ACag-actuator-switch-acdc-schematic.png

Elektrischer Schaltplan für den Stellantrieb AG-040-B. Vor der Verwendung von Wechselstrom müssen zunächst die Schalter auf der Platine eingestellt werden.

Montage

Vergewissern Sie sich vor der Montage, dass die Position der Kugel und des Stellantriebs richtig eingestellt sind. Der Stellantrieb wird mit zwei Adaptern geliefert, die den Stellantrieb mit der Armaturenwelle verbinden. Montieren Sie den Stellantrieb mit den mitgelieferten Schrauben an der Armatur. Zwischen den beiden Flanschen darf kein Spiel vorhanden sein. Verwenden Sie für die Verbindung zwischen dem Rohr und der Armatur unser Armaturenprogramm.

In der Schachtel

  • Aktuator AG-040-B (Kabel nicht enthalten)
  • Antriebswellenadapter (9x9mm, 11x11mm)
  • 4 Schrauben M5x16mm & Federscheiben (für F03-Flansch)
  • 4 Schrauben M6x16mm & Federscheiben (für F04 & F05 Flansch)
  • Ball Valve BL2SA3-112

Anmerkung: Dieses Produkt wird in Einzelteilen, aber mit dem erforderlichen Montagezubehör geliefert.
