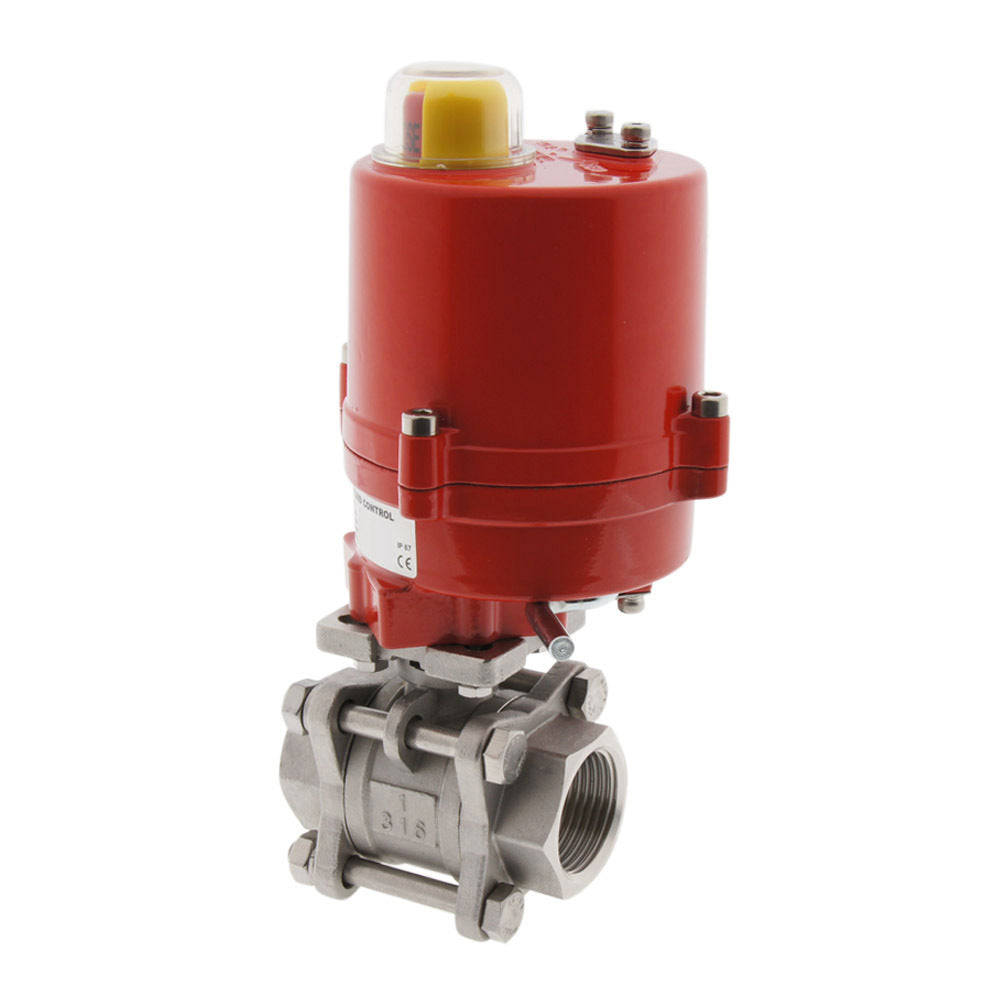

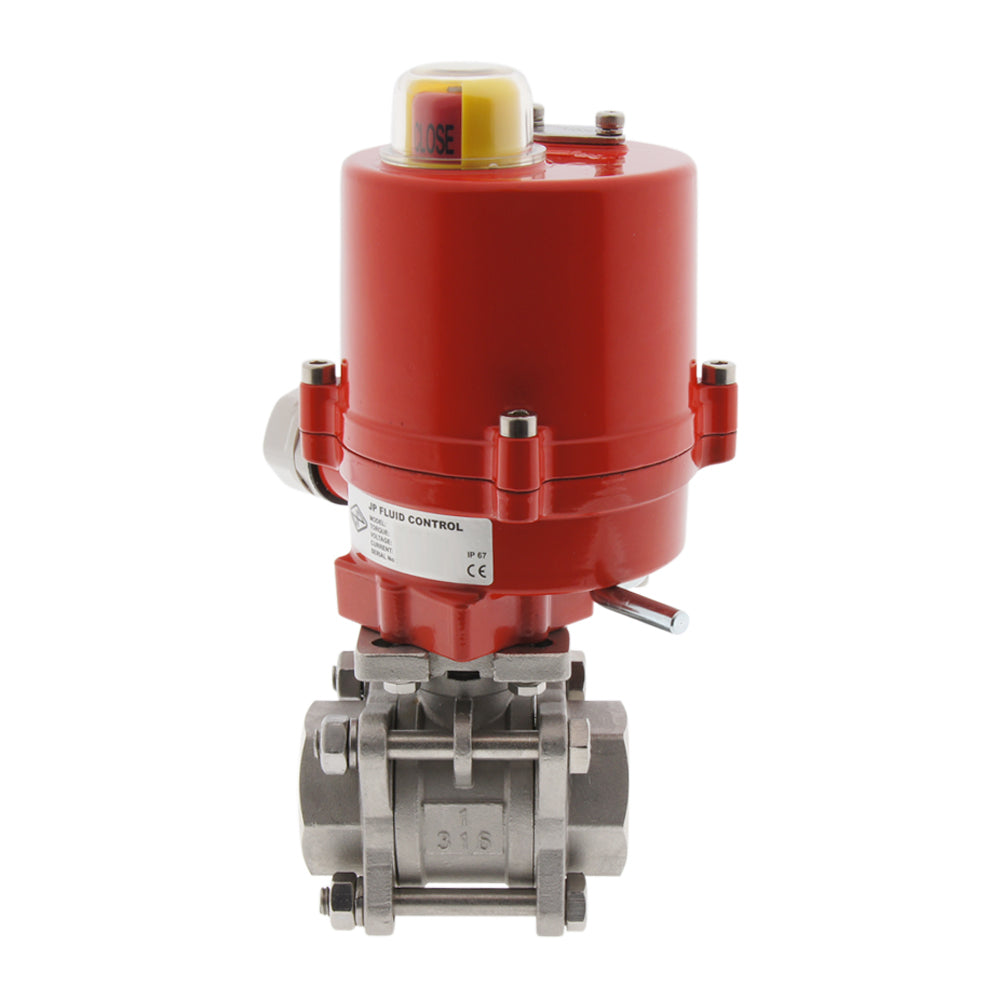

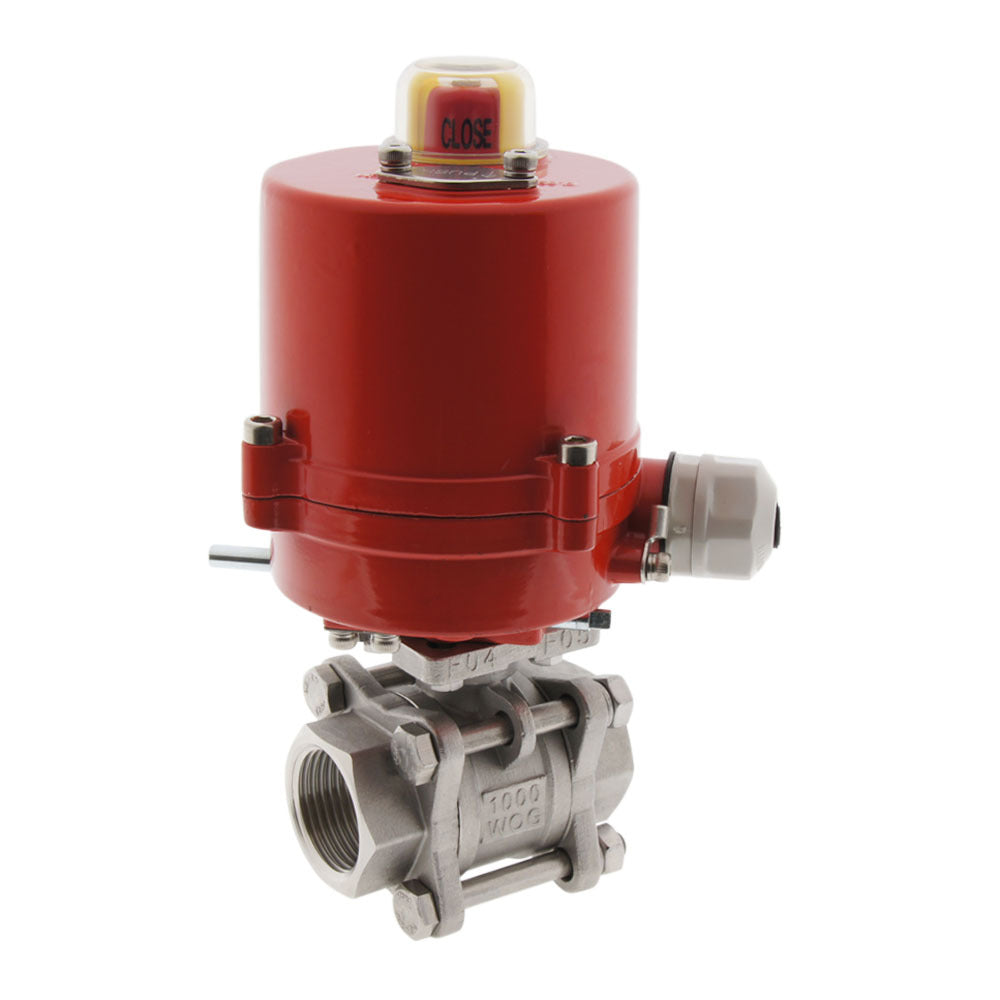

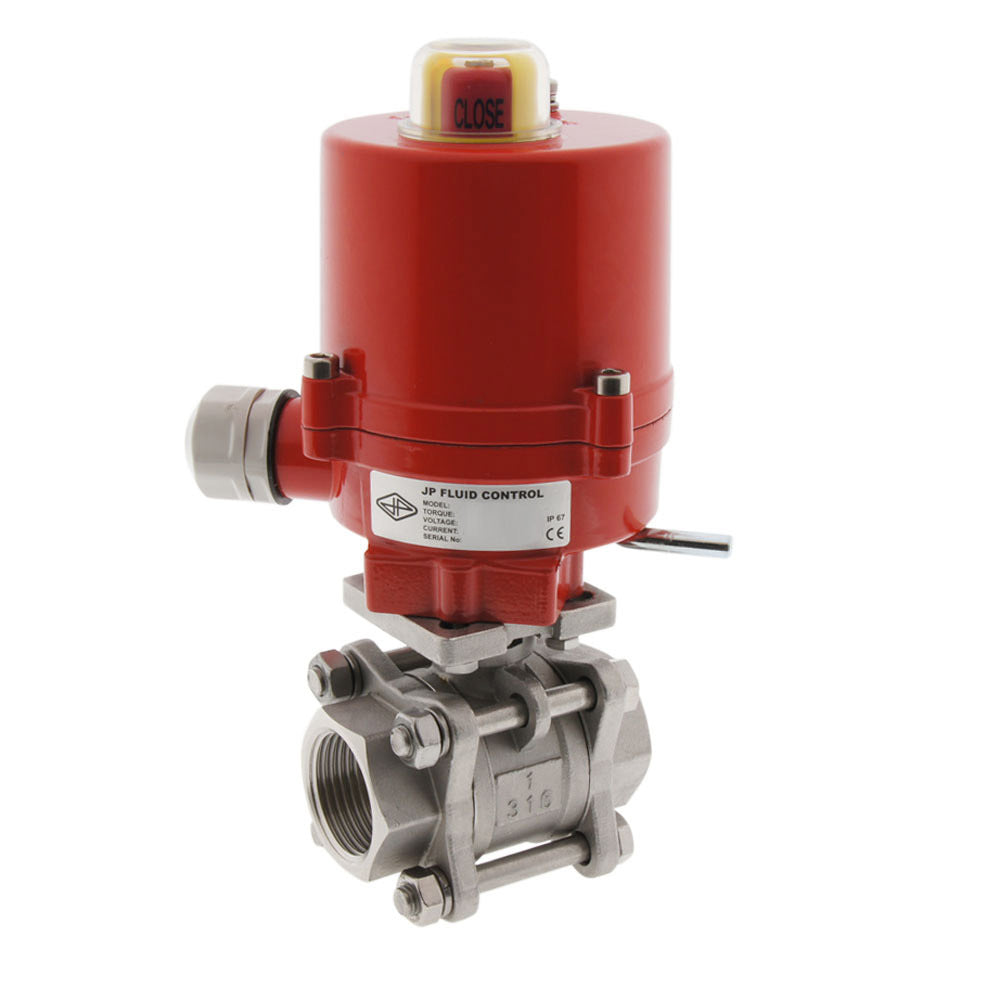

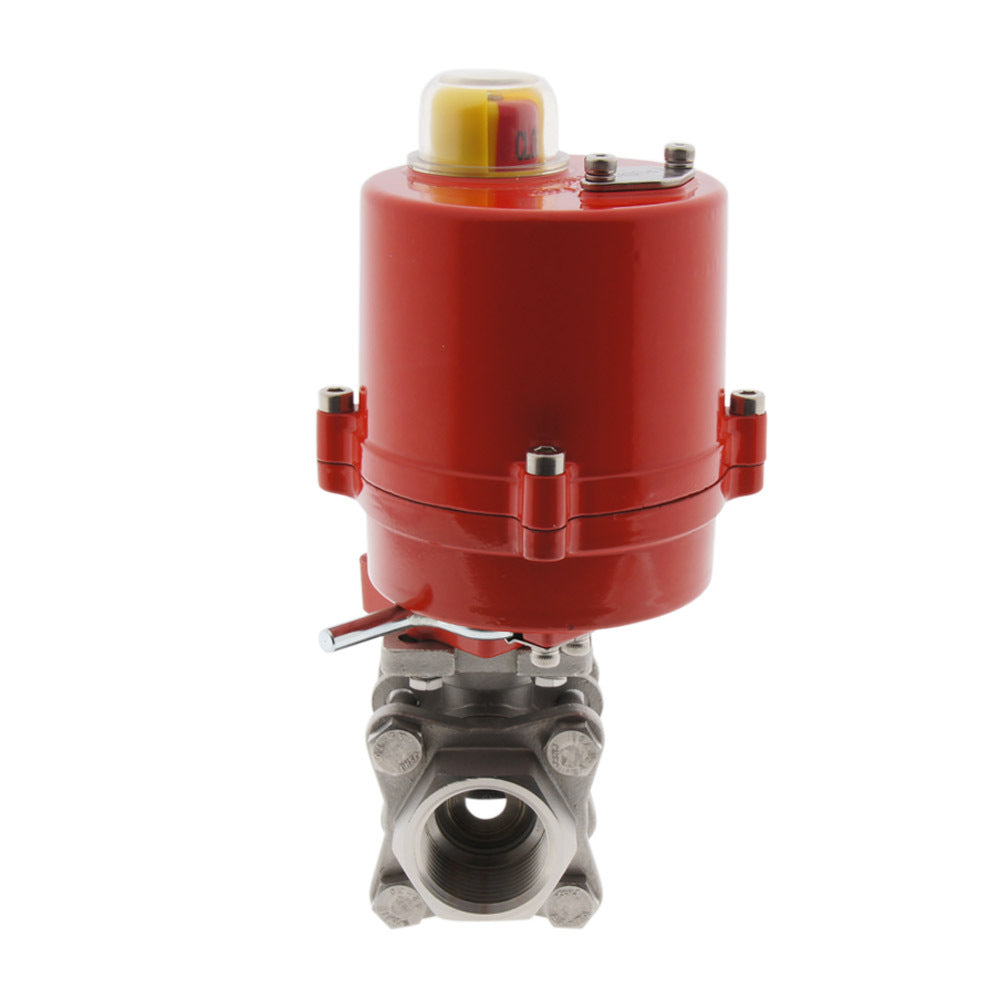

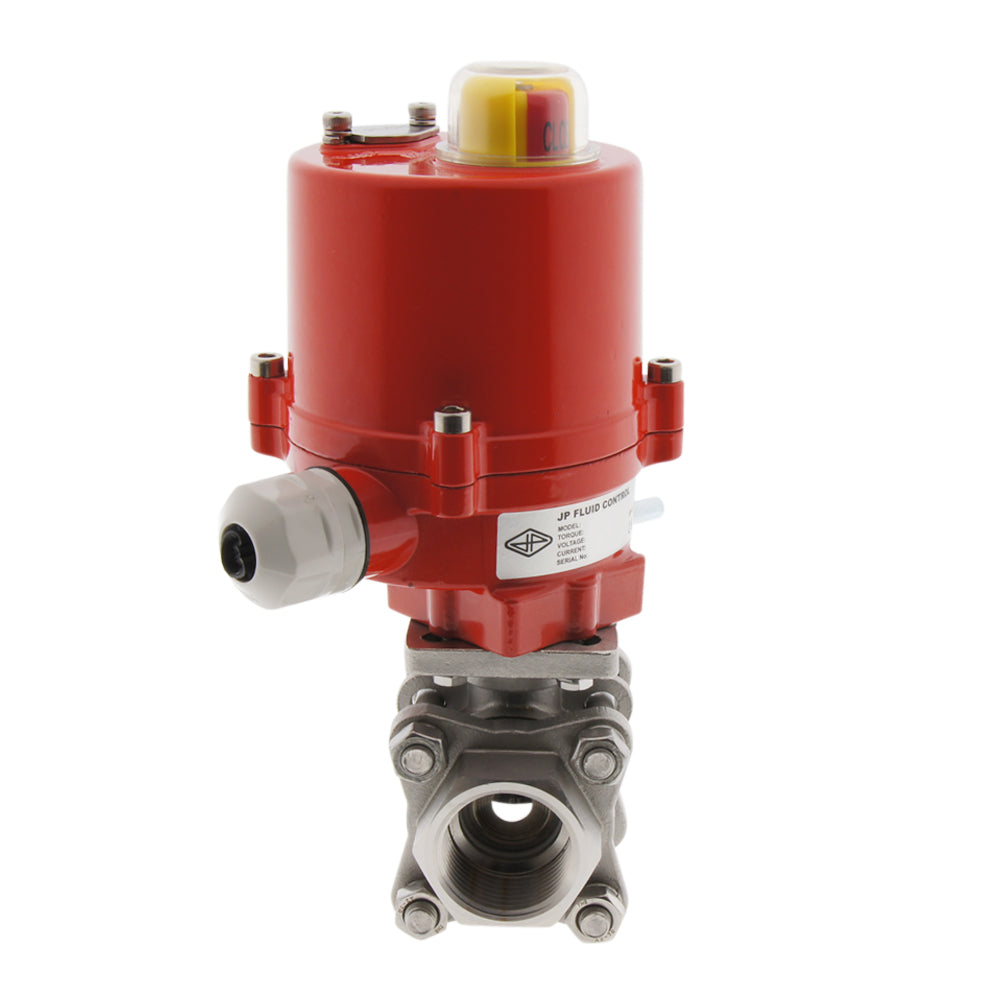

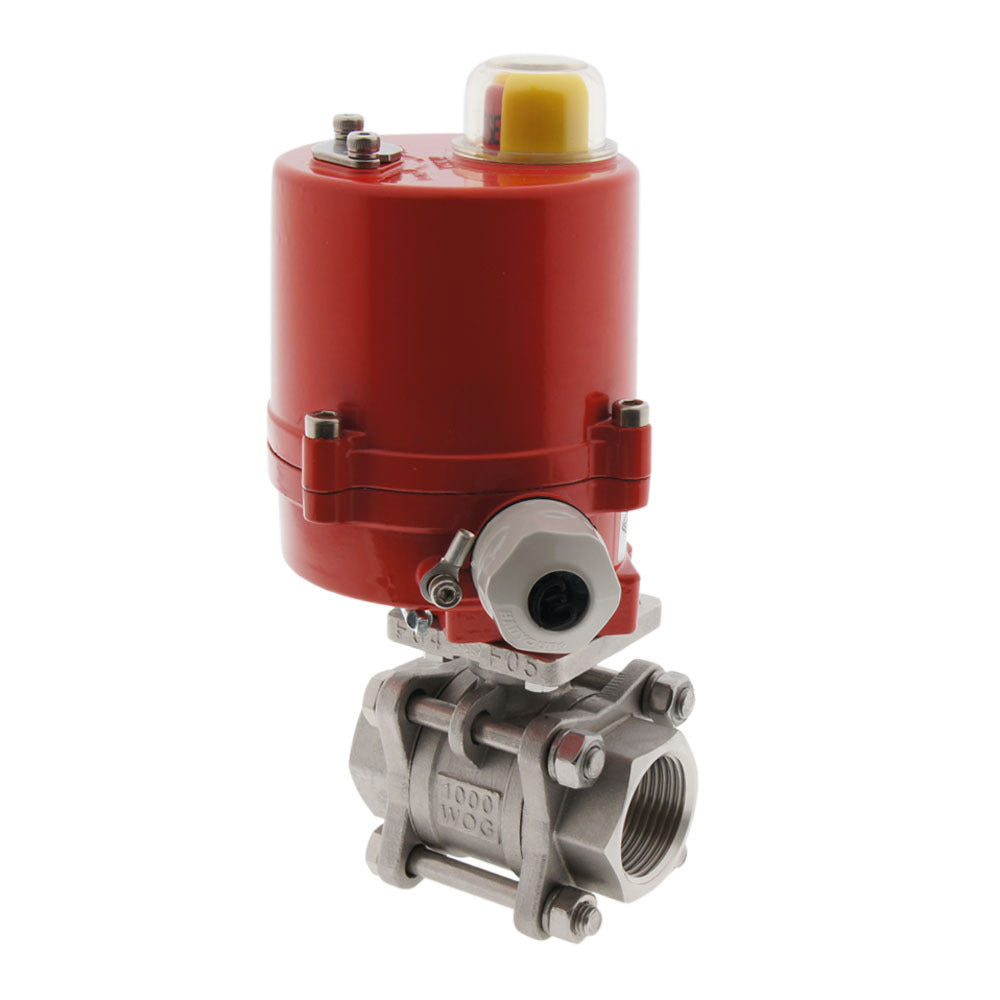

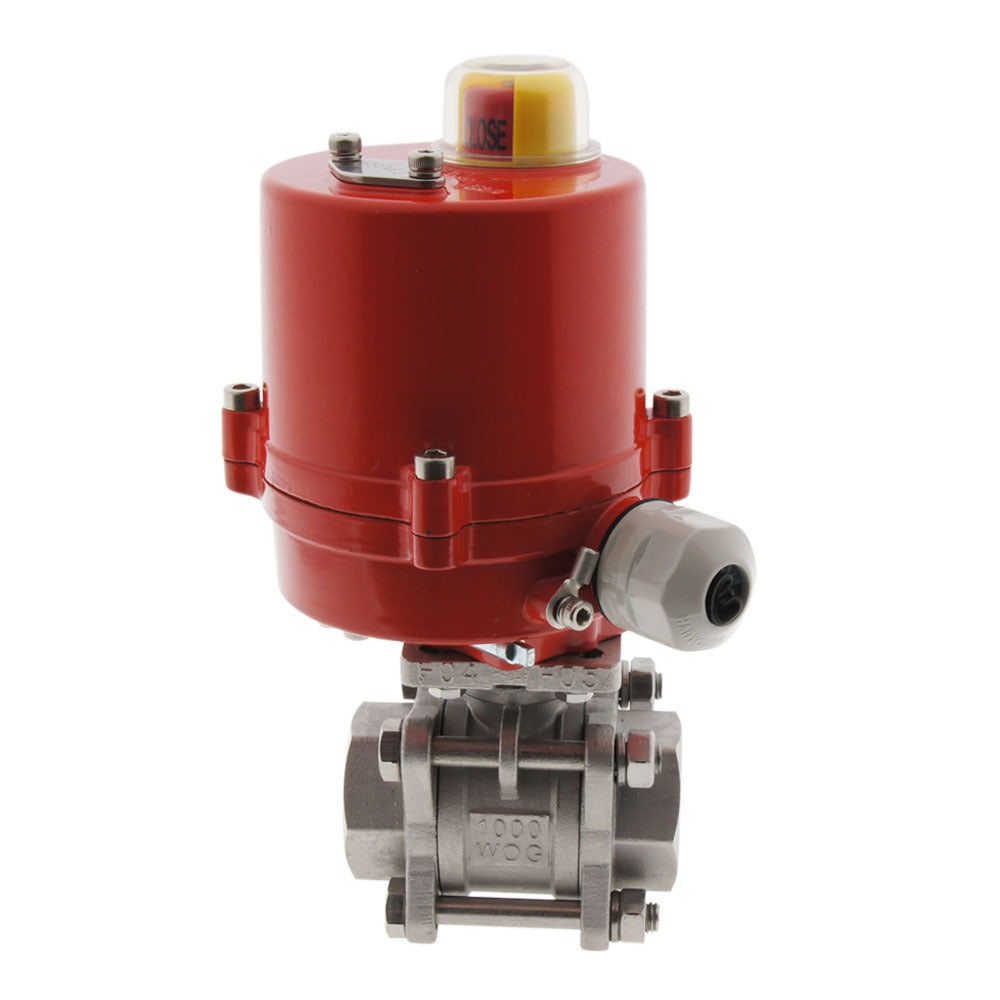

Elektrischer 2-Wege-Edelstahl-Kugelhahn G1/2'' 230V AC - BL2SA3
Hinweis: Dieses Produkt ist abgekündigt
Elektrischer 2-Wege-Kugelhahn mit G1/2-Zoll-Rohrgewinde und leistungsstarkem und energieeffizientem 100-240V AC/DC-Stellantrieb (max. 20Nm). Medien von -20 bis 130°C, maximaler Druck 63 bar bei 20°C. Ventilgehäuse aus Edelstahl mit Edelstahlkugel und PTFE/FKM-Ventilsitzen. Die Nennweite beträgt 15mm, der Kv-Wert 20m3/h (333,3 l/min Wasser bei dP=1 bar). 3-Punkt-Kontrolle. Drehung 0-90° in nur 4 Sekunden. Kompaktes und robustes Antriebsgehäuse (IP67) mit Stellungsanzeige. Manuelle Übersteuerungsfunktion und zwei zusätzliche Endschalter zur Positionsrückmeldung.
Hinweis: Dieses Produkt ist abgekündigt
Beschreibung
Dieser starke und energieeffiziente elektrische 2-Wege-Kugelhahn von Tameson kann zum automatischen Absperren von Leitungen mit Gas oder Flüssigkeiten verwendet werden. Das Ventil hat 1/2 Zoll Rohrgewinde (Innengewinde, BSPP). Das Gehäuse des Ventils besteht aus Edelstahl mit einer Edelstahlkugel und PTFE (Teflon)/FKM-Dichtung. Der Stellantrieb ist für Stromversorgungen von 100 bis 240V Wechselstrom (50/60Hz) geeignet. Der Antrieb hat ein robustes Aluminiumgehäuse (IP67, sofern ein entsprechendes Kabel angeschlossen ist) und liefert maximal 20 Nm Drehmoment. Das Ventil dreht sich in 4 Sekunden von 0 auf 90 Grad. Wenn die Kugel eine Endposition erreicht, wird der Elektromotor abgeschaltet und keine Energie verbraucht. Der Antrieb ist mit zwei zusätzlichen Endschaltern zur Stellungsrückmeldung ausgestattet. Die Endschalter befinden sich bei 0 und 90 Grad. Bei Bedarf kann die Winkelposition der Schalter vom Benutzer eingestellt werden. Eine mechanische Stellungsanzeige auf der Oberseite des Antriebs zeigt die Armaturenstellung an. Der Stellantrieb ist mit einer Handnotbetätigung ausgestattet.
Wichtigste Vorteile
- Robuster Kugelhahn aus Edelstahl mit 1/2-Zoll-Rohrgewinde
- Umschaltzeit nur 4 Sekunden
- Robustes IP67-Gehäuse
- Geeignet für Stromversorgungen von 100 bis 240V AC
- Zwei zusätzliche Endschalter für Positionsrückmeldung
- Manuelle Übersteuerungssteuerung
- Deutliche visuelle Positionsanzeige
Technische Daten
| Betätigungselement | Kugelhahn | ||
|---|---|---|---|
| Betätigungselement ref: | AG-020-A | Kugelhahn ref: | BL2SA3-012 |
| Spannung: | 100-240V AC (50/60Hz) | Gehäuse: | Rostfreier Stahl (AISI 316) |
| Nom./Max. Aktuell: | 0.1/0.2 A | Ball: | rostfreier Stahl (AISI 316) |
| Schutz: | IP67 | Sitzringe: | PTFE (teflon)/FKM |
| Einschaltdauer: | S2 30min. | Rohrgewinde: | G1/2" BSP |
| Öffnen/Schließen: | 4 s | Nenndurchmesser: | 15mm (DN) |
| Amb. Temp: | -10°C..50°C | Länge der Installation: | 75 mm |
| Reichweite: | 0-90° | Maximaler Druck (@20°C): | 63 bar |
| Zusätzliche Endschalter: | 2 | Funktion: | 2 Wege |
| Manuelle Überbrückung: | Ja | Temperatur mittel: | -20°C..130°C |
Abmessungen
Abmessungen des Stellantriebs AG-020-A und des Kugelhahns BL2SA3-012.
Anwendungen
Dieses Ventil kann in Kombination mit Gasen und Flüssigkeiten verwendet werden. Das Ventil ist langlebig und für verschiedene aggressive und korrosive Medien geeignet. Der Höchstdruck bei Raumtemperatur beträgt 63 bar, bei höheren Temperaturen sinkt die zulässige Höchsttemperatur. Die Richtung des Drucks ist nicht wichtig, die Strömungsrichtung kann in jede Richtung erfolgen. Der Temperaturbereich des Mediums liegt zwischen -20°C und 130°C. Bei hohen Temperaturen empfiehlt es sich, das Ventil in einem belüfteten Bereich zu installieren. Es ist erlaubt, das Ventil in einer feuchten Umgebung zu installieren, vorausgesetzt, dass alle Teile, wie z.B. ein geeignetes elektrisches Kabel, korrekt befestigt sind. Kugelhähne können für leicht verschmutzte Flüssigkeiten verwendet werden. Einige Anwendungsbeispiele für dieses Ventil sind HVAC, Bewässerung, industrielle Automatisierung und Wassermanagement.
Elektrischer Schaltplan
Beachten Sie die Sicherheitshinweise und das Handbuch, bevor Sie mit der Installation beginnen.Der Antrieb kann mit Wechselstrom (50/60Hz) von 100 Volt bis 240 Volt betrieben werden. Der Stellantrieb zieht 0,1 A Nennstrom und 0,2 A bei maximalem Drehmoment. Um ein Kabel an den Antrieb anzuschließen, muss die Abdeckung mit vier Schrauben entfernt werden. Das System arbeitet mit einer 3-Punkt-Steuerung. Die Klemmen 1 und 2 sind fest mit der Stromversorgung verbunden. Die Klemmen 3 und 4 werden zum Schließen oder Öffnen des Ventils verwendet. Das Signal (Phase/Null) an den Klemmen 3 und 4 muss mit dem an Klemme 2 identisch sein. Schließen Sie niemals 3 und 4 gleichzeitig an, um Kurzschlüsse und Schäden zu vermeiden. Der Antrieb verfügt über zwei interne Endschalter. Sobald die Endposition des Aktuators erreicht ist (0 oder 90 Grad), schaltet sich der Motor ab und es wird keine Energie verbraucht. Darüber hinaus befinden sich im Antrieb zwei zusätzliche Endschalter für Kontrollzwecke. Die Winkellage der Endschalter kann verändert werden. Schließen Sie immer die Erde an und verwenden Sie nicht die Rohre als Erde.
Elektrischer Schaltplan für den Stellantrieb AG-020-A.
Montage
Vergewissern Sie sich vor der Montage, dass die Position der Kugel und des Stellantriebs richtig eingestellt sind. Der Stellantrieb wird mit zwei Adaptern geliefert, die den Stellantrieb mit der Armaturenwelle verbinden. Montieren Sie den Stellantrieb mit den mitgelieferten Schrauben an der Armatur. Zwischen den beiden Flanschen darf kein Spiel vorhanden sein. Verwenden Sie für die Verbindung zwischen dem Rohr und der Armatur unser Armaturenprogramm.
In der Schachtel
- Aktuator AG-020-A (Kabel nicht enthalten)
- Antriebswellenadapter (9x9mm, 11x11mm)
- 4 Schrauben M5x16mm & Federscheiben (für F03-Flansch)
- 4 Schrauben M6x16mm & Federscheiben (für F04 & F05 Flansch)
- Kugelhahn BL2SA3-012
Anmerkung: Dieses Produkt wird in Einzelteilen, aber mit dem erforderlichen Montagezubehör geliefert.
