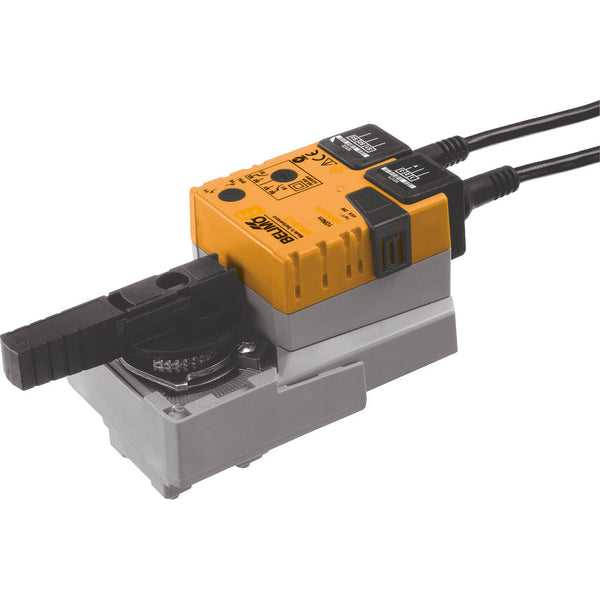

Belimo 3-Wege Regelventil G3/4 Kvs0.25 100-240VAC 90s 2/3-Punkt 10Nm IP54 SPDT R505K/NR230A-S

Hinweis: Dieses Produkt ist abgekündigt

Abgesetzt
Belimo 3-Wege Regelventil G3/4 Kvs0.25 100-240VAC 90s 2/3-Punkt 10Nm IP54 SPDT R505K/NR230A-S
Belimo 3-Wege Regelventil G3/4 Kvs0.25 100-240VAC 90s 2/3-Punkt 10Nm IP54 SPDT R505K/NR230A-S
Belimo 3-Wege Regelventil G3/4 Kvs0.25 100-240VAC 90s 2/3-Punkt 10Nm IP54 SPDT R505K/NR230A-S
Abbildung kann leicht variieren
Siehe Spezifikationen für genaue Informationen.
Referenz: V3DB6
Marke: Belimo
Herst. TeilNr.: R505K/NR230A-S

Dies ist ein 3-Wege-Kugelhahn mit Charakteristik von Belimo mit einem Gehäuse aus vernickeltem Messing und EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 10 und die Anschlussgröße ist G 3/4 Zoll mit Außengewinde. Mit seiner integrierten Kennzeichnungsscheibe gewährleistet er eine gleichprozentige Durchflussregelung und ermöglicht so eine präzise und konsistente Regulierung des Flüssigkeitsdurchflusses. Die maximale Druckdifferenz beträgt 2 bar. Das Ventil kann zwischen 6 und 100 °C (43 bis 212 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 0,25 m3/h, was einem Cv-Wert von 0,29 gpm entspricht. Der Antrieb benötigt eine Versorgungsspannung von 100-240 V AC. Der Antrieb verfügt über eine Zweipunkt- und Dreipunktsteuerung. Der Stellantrieb öffnet/schließt das Ventil in 90 Sekunden. Der Antrieb hat die Schutzart IP54.

Alle anzeigen
Hinweis: Das Produkt kann nicht zurückgegeben werden

Hinweis: Dieses Produkt ist abgekündigt

Beschreibung
Spezifikationen
Downloads
Verwandte Produkte

Dies ist ein 3-Wege-Kugelhahn mit Charakteristik von Belimo mit einem Gehäuse aus vernickeltem Messing und EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 10 und die Anschlussgröße ist G 3/4 Zoll mit Außengewinde. Mit seiner integrierten Kennzeichnungsscheibe gewährleistet er eine gleichprozentige Durchflussregelung und ermöglicht so eine präzise und konsistente Regulierung des Flüssigkeitsdurchflusses. Die maximale Druckdifferenz beträgt 2 bar. Das Ventil kann zwischen 6 und 100 °C (43 bis 212 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 0,25 m3/h, was einem Cv-Wert von 0,29 gpm entspricht. Der Antrieb benötigt eine Versorgungsspannung von 100-240 V AC. Der Antrieb verfügt über eine Zweipunkt- und Dreipunktsteuerung. Der Stellantrieb öffnet/schließt das Ventil in 90 Sekunden. Der Antrieb hat die Schutzart IP54.

Der Antrieb ist mit einem Überlastungsschutz ausgestattet, benötigt keine Endschalter und stoppt automatisch, wenn der Endanschlag erreicht ist. Eine manuelle Überbrückung ist über einen Druckknopf möglich, der das Getriebe so lange ausschaltet, wie der Knopf gedrückt wird oder gesperrt bleibt. Der Antrieb kann mit einer einzigen Schraube direkt auf den Kugelhahn montiert werden. Die Einbaulage in Bezug auf den Kugelhahn kann in 90°-Schritten gewählt werden. Der Drehwinkel kann mit mechanischen Endanschlägen eingestellt werden.

Profis

  • Die integrierte Kennzeichnungsscheibe garantiert eine gleichprozentige Durchflussregelung
