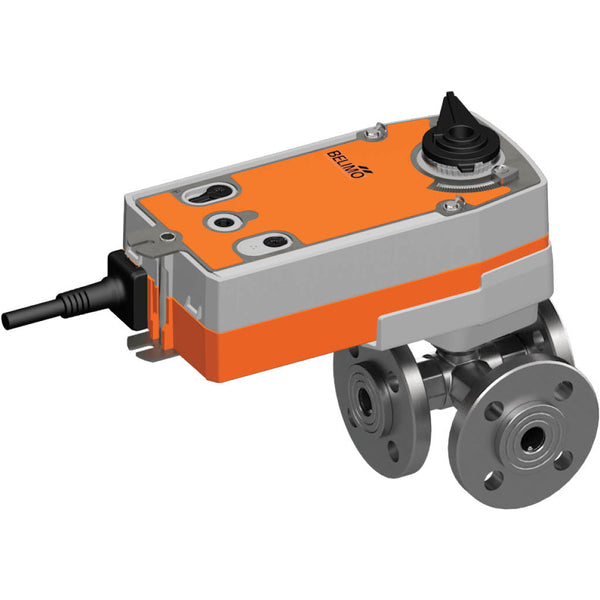

Belimo 3-Wege Charakterisierte Ventil DN15 Flansch Kvs1.6 24-125VDC/24-240VAC Fail-Safe NO 75s 2-Punkt 10Nm IP54 SPDT R7015R1P6-B1/NRFA-S2-O
Dies ist ein 3-Wege-Kugelhahn mit Charakteristik von Belimo mit einem Gehäuse aus vernickeltem Messing und EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 15 und die Flanschgröße ist DN 15. Mit seiner integrierten Kennzeichnungsscheibe gewährleistet er eine gleichprozentige Durchflussregelung und ermöglicht so eine präzise und konsistente Regulierung des Flüssigkeitsdurchflusses. Die maximale Druckdifferenz beträgt 1 bar. Das Ventil kann zwischen -10 und 100 °C (14 bis 212 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 1,6 m3/h, was einem Cv-Wert von 1,85 gpm entspricht. Der Antrieb benötigt eine Versorgungsspannung von 24-125 V DC / 24-240 V AC. Der Stellantrieb öffnet/schließt das Ventil in 75 Sekunden. Der Antrieb kann über den ISO 5211 Flansch auf die Armatur montiert werden. Der Antrieb hat die Schutzart IP54. Der Antrieb ist mit einer Fail-Safe-Funktion (NO) ausgestattet, die einen sicheren Betrieb bei Stromausfall gewährleistet.
- Regulärer Preis
- €756,82
- Regulärer Preis
- €635,98
Beschreibung

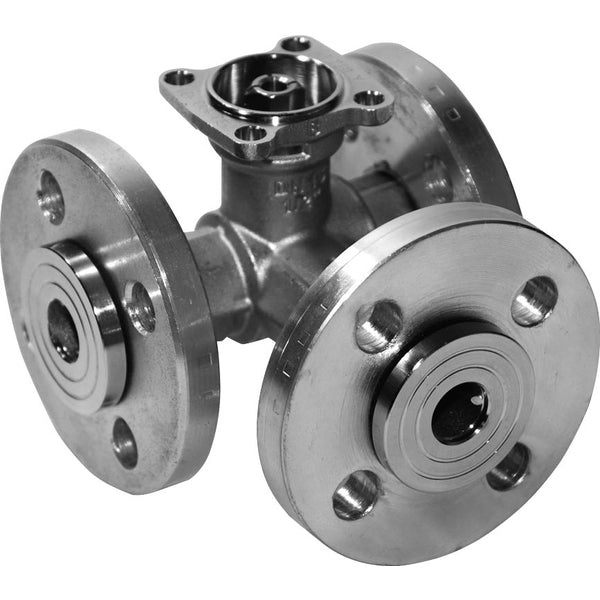

Dies ist ein 3-Wege-Kugelhahn mit Charakteristik von Belimo mit einem Gehäuse aus vernickeltem Messing und EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 15 und die Flanschgröße ist DN 15. Mit seiner integrierten Kennzeichnungsscheibe gewährleistet er eine gleichprozentige Durchflussregelung und ermöglicht so eine präzise und konsistente Regulierung des Flüssigkeitsdurchflusses. Die maximale Druckdifferenz beträgt 1 bar. Das Ventil kann zwischen -10 und 100 °C (14 bis 212 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 1,6 m3/h, was einem Cv-Wert von 1,85 gpm entspricht. Der Antrieb benötigt eine Versorgungsspannung von 24-125 V DC / 24-240 V AC. Der Stellantrieb öffnet/schließt das Ventil in 75 Sekunden. Der Antrieb kann über den ISO 5211 Flansch auf die Armatur montiert werden. Der Antrieb hat die Schutzart IP54. Der Antrieb ist mit einer Fail-Safe-Funktion (NO) ausgestattet, die einen sicheren Betrieb bei Stromausfall gewährleistet.

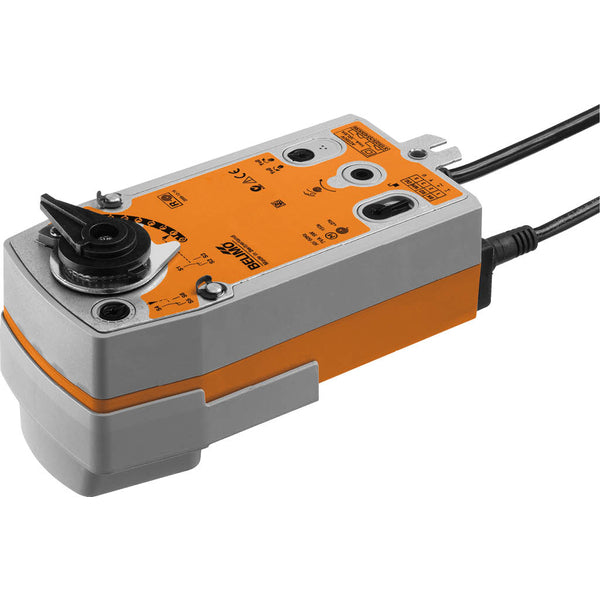

Der Antrieb ist mit einem Überlastungsschutz ausgestattet, benötigt keine Endschalter und stoppt automatisch, wenn der Endanschlag erreicht ist. Das Ventil kann mit einer Handkurbel manuell betätigt und in jeder Position gesichert werden. Die Entriegelung kann manuell oder automatisch durch Anlegen der Betriebsspannung erfolgen. Der Antrieb kann mit einer einzigen Schraube direkt auf den Kugelhahn montiert werden. Die Einbaulage in Bezug auf den Kugelhahn kann in 90°-Schritten gewählt werden. Der Stellantrieb ist mit einem universellen Stromversorgungsmodul ausgestattet, das Versorgungsspannungen von AC 24-240 V und DC 24-125V nutzen kann. Der Stellantrieb bewegt das Ventil in die Betriebsstellung und spannt gleichzeitig die Rückstellfeder. Bei Unterbrechung der Versorgungsspannung kehrt das Ventil durch Federkraft in die Sicherheitsstellung zurück. Der Drehwinkel kann mit mechanischen Endanschlägen eingestellt werden.
Profis
- Die integrierte Kennzeichnungsscheibe garantiert eine gleichprozentige Durchflussregelung
- Der Antrieb ist mit einer Fail-Safe-Funktion ausgestattet
