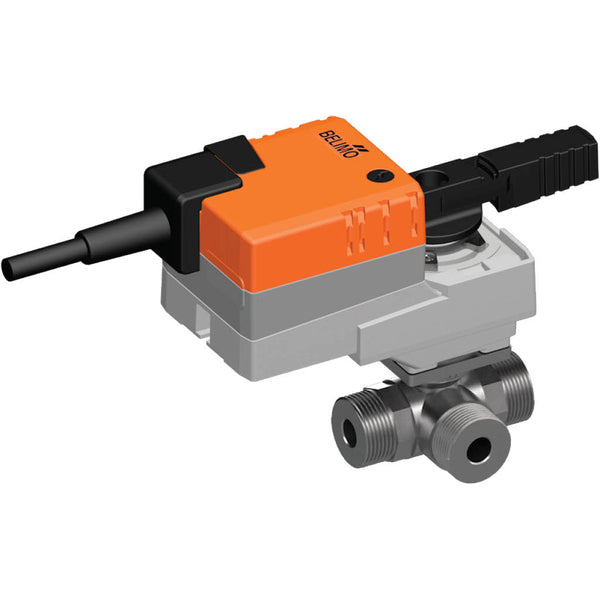

Elektrischer 3-Wege-Kugelhahn mit Kennzeichnung G1/2'' Außengewinde Messing EPDM 4m3/h 16bar/232psi 24 V AC/DC
Dies ist ein 3-Wege-Kugelhahn mit Charakteristik von Belimo mit einem Gehäuse aus vernickeltem Messing und EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 15 und die Anschlussgröße ist G 1/2 Zoll mit Außengewinde. Mit seiner integrierten Kennzeichnungsscheibe gewährleistet er eine gleichprozentige Durchflussregelung und ermöglicht so eine präzise und konsistente Regulierung des Flüssigkeitsdurchflusses. Dieses Ventil hält einem Druck von bis zu 16 bar (232 psi) stand. Das Ventil kann zwischen 6 und 100 °C (43 bis 212 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 4 m3/h, was einem Cv-Wert von 4,63 gpm entspricht. Der Antrieb benötigt eine Versorgungsspannung von 24 V AC/DC. Der Antrieb nutzt das MP-Bus-Kommunikationsprotokoll und liefert eine Positionsrückmeldung im Bereich von 0,5-10 V oder 2-10 V, was eine präzise Steuerung und genaue Überwachung der Position innerhalb des angegebenen Spannungsbereichs ermöglicht. Der Stellantrieb öffnet/schließt das Ventil in 90 Sekunden. Der Antrieb hat die Schutzart IP54.
- Regulärer Preis
- €510.49
- Regulärer Preis
- €428.98
Beschreibung

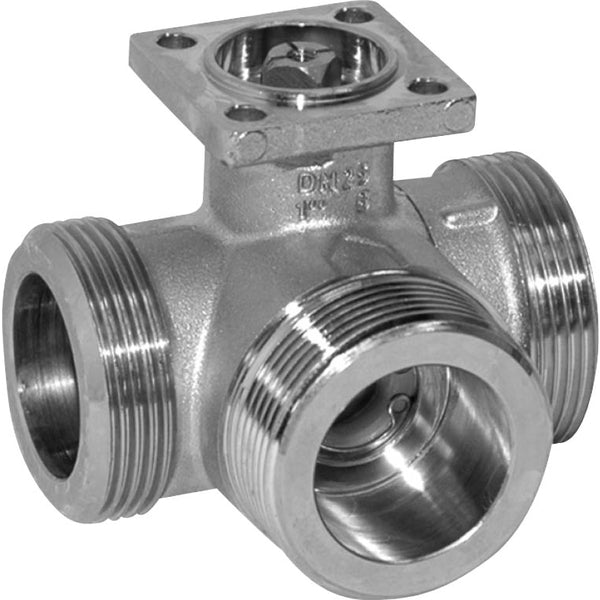

Dies ist ein 3-Wege-Kugelhahn mit Charakteristik von Belimo mit einem Gehäuse aus vernickeltem Messing und EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 15 und die Anschlussgröße ist G 1/2 Zoll mit Außengewinde. Mit seiner integrierten Kennzeichnungsscheibe gewährleistet er eine gleichprozentige Durchflussregelung und ermöglicht so eine präzise und konsistente Regulierung des Flüssigkeitsdurchflusses. Dieses Ventil hält einem Druck von bis zu 16 bar (232 psi) stand. Das Ventil kann zwischen 6 und 100 °C (43 bis 212 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 4 m3/h, was einem Cv-Wert von 4,63 gpm entspricht. Der Antrieb benötigt eine Versorgungsspannung von 24 V AC/DC. Der Antrieb nutzt das MP-Bus-Kommunikationsprotokoll und liefert eine Positionsrückmeldung im Bereich von 0-10 V oder 2-10 V, was eine präzise Steuerung und genaue Überwachung der Position innerhalb des angegebenen Spannungsbereichs ermöglicht. Der Stellantrieb öffnet/schließt das Ventil in 90 Sekunden. Der Antrieb hat die Schutzart IP54.

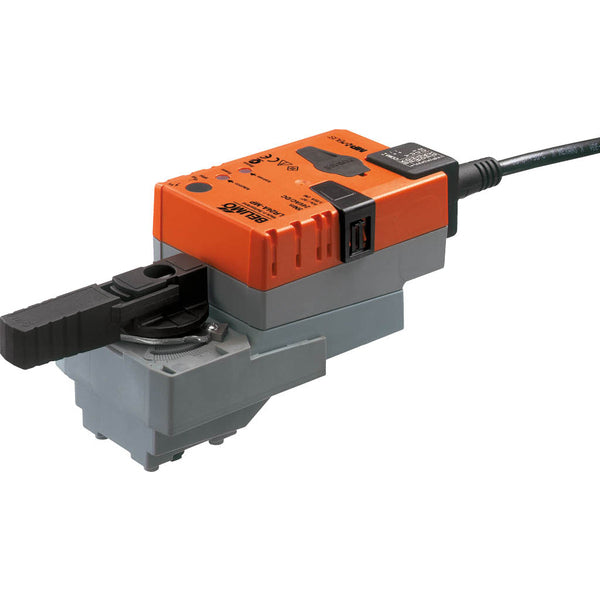

Der Antrieb ist mit einem Überlastungsschutz ausgestattet, benötigt keine Endschalter und stoppt automatisch, wenn der Endanschlag erreicht ist. Eine manuelle Überbrückung ist über einen Druckknopf möglich, der das Getriebe so lange ausschaltet, wie der Knopf gedrückt wird oder gesperrt bleibt. Der Antrieb kann mit einer einzigen Schraube direkt auf den Kugelhahn montiert werden. Die Einbaulage in Bezug auf den Kugelhahn kann in 90°-Schritten gewählt werden. Der Stellantrieb wird mit einem 0-10-V-Steuersignal verbunden und fährt in die durch das Signal definierte Position. Die Spannungsmessung dient sowohl zur visuellen Anzeige der Armaturenstellung im Bereich von 0,5 % bis 100 % als auch als Steuersignal für andere Antriebe. Im Busbetrieb erhält der Antrieb sein digitales Stellsignal von der übergeordneten Steuerung über den MP-Bus und fährt in die definierte Position. Der U-Anschluss dient als Kommunikationsschnittstelle ohne Bereitstellung einer analogen Messspannung. Der Drehwinkel kann mit mechanischen Endanschlägen eingestellt werden.
Profis
- Die integrierte Kennzeichnungsscheibe garantiert eine gleichprozentige Durchflussregelung
- Dieser modulierende Stellantrieb kann das Ventil in einem Bereich von 0-90 Grad mit einem Steuersignal von 0-10 V/2-10 V positionieren.
