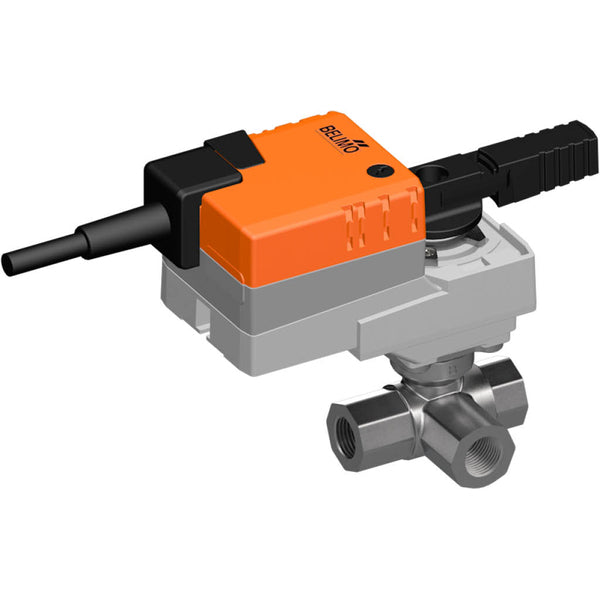

Belimo 3-Wege-Kennlinienventil Rp1/2 Kvs1.6 24VAC/DC 90s BACnet/Modbus 5Nm IP40 RJ12 R3015-1P6-S1/LR24A-MOD-J6

Es handelt sich um ein 3-Wege-Kennzeichnungsventil von Belimo mit einem vernickelten Messinggehäuse und einer EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 15 und die Anschlussgröße beträgt Rp 1/2 Zoll mit Innengewinde. Mit seiner integrierten Regelblende gewährleistet es eine gleichmäßige prozentuale Durchflussregelung, die eine präzise und gleichbleibende Regelung des Flüssigkeitsflusses ermöglicht. Der maximale Druckunterschied beträgt 3.5 bar. Das Ventil kann zwischen -10 und 120 °C betrieben werden. Der Kv-Wert des Ventils beträgt 1,6 m3/h, was einem Cv-Wert von 1,85 gpm entspricht. Der Stellantrieb erfordert eine Versorgungsspannung von 24 V AC/DC. Der Stellantrieb ist mit BACnet MSTP/Modbus RTU-Steuerung ausgelegt, die zuverlässige und robuste Kommunikationsprotokolle für einen effizienten Betrieb und eine Integration in die vernetzte Steuerungsumgebung bietet. Der Stellantrieb öffnet/schließt das Ventil in 90 Sekunden. Der Stellantrieb hat eine IP40-Bewertung.

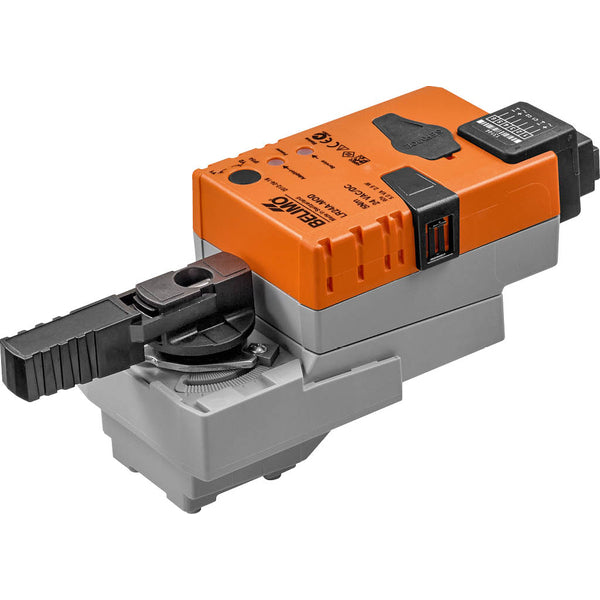

Der Stellantrieb ist mit Überlastschutz ausgestattet, er benötigt keine Endschalter und stoppt automatisch, wenn der Endanschlag erreicht ist. Eine manuelle Übersteuerung ist mit einem Druckknopf möglich, der das Zahnradgetriebe entkoppelt, solange der Knopf gedrückt bleibt oder verriegelt ist. Der Stellantrieb kann mit einer einzigen Schraube direkt auf dem Kugelventil montiert werden. Die Montageausrichtung relativ zum Kugelventil kann in 90°-Schritten gewählt werden. Der Stellantrieb verfügt über eine integrierte Schnittstelle für BACnet MSTP, Modbus RTU und MP-Bus. Er empfängt das digitale Steuersignal vom Steuersystem und liefert den aktuellen Status. Der Drehwinkel kann mit mechanischen Endanschlägen eingestellt werden.

Vorteile:

• Die integrierte Regelblende gewährleistet einen gleichmäßigen prozentualen Durchfluss, ideal für Heizkreise
