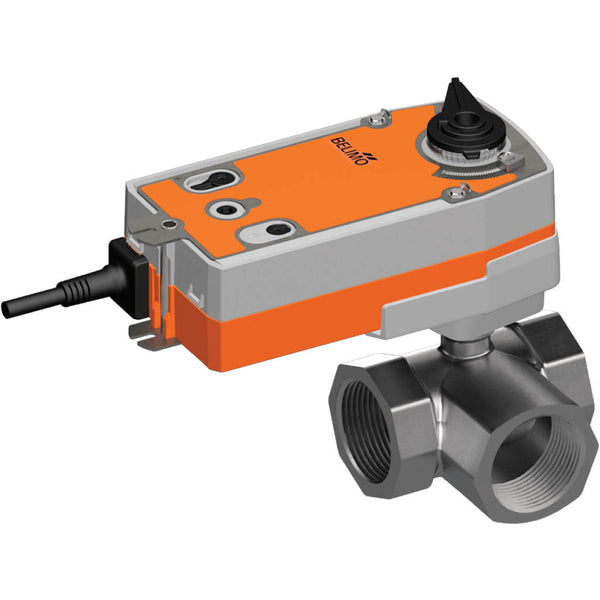

Belimo 3-Wege-Kennlinienventil Rp2 Kvs40 24VAC/DC Ausfallsicher 90s BACnet/Modbus/MP-Bus 20Nm IP54 R3050-40-S4/SRF24A-MOD

Dies ist ein Belimo 3-Wege-Kugelhahn mit integrierter Regelblende, einem vernickelten Messinggehäuse und EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 50 und die Anschlussgröße ist Rp 2 Zoll mit Innengewinde. Mit seiner integrierten Regelblende sorgt er für eine gleichmäßige prozentuale Durchflussregelung, die eine präzise und konsistente Regelung des Flüssigkeitsflusses ermöglicht. Der maximale Differenzdruck beträgt 3,5 bar (50,8 psi). Das Ventil kann zwischen -10 und 120 °C (14 bis 248 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 40 m3/h, was einem Cv-Wert von 46,28 gpm entspricht. Der Aktuator benötigt eine Versorgungsspannung von 24 V AC/DC. Der Aktuator unterstützt die Kommunikationsprotokolle BACnet MSTP/Modbus RTU/MP-Bus und benötigt das Produkt ZTH EU zur Einstellung der Protokolladresse und zur Anbindung des Aktuators an das System. Darüber hinaus ermöglicht ZTH EU die Einstellung eines analogen 0-10V oder 2-10V Steuersignals. Der Aktuator öffnet/schließt das Ventil in 90 Sekunden. Der Aktuator hat eine IP54-Klassifizierung. Der Aktuator ist mit einer ausfallsicheren (NC) Funktion ausgestattet, die einen sicheren Betrieb im Falle eines Stromausfalls gewährleistet.

Der Aktuator, ausgestattet mit Überlastschutz, benötigt keine Endschalter und stoppt automatisch, wenn die Endlage erreicht ist. Das Ventil kann manuell betätigt und in jeder Position mit einer Handkurbel gesichert werden. Das Entsperren kann manuell oder automatisch durch Anlegen der Betriebsspannung erfolgen. Der Aktuator kann direkt mit einer Schraube auf dem Kugelhahn montiert werden. Die Montageorientierung relativ zum Kugelhahn kann in 90°-Schritten gewählt werden. Der Aktuator bewegt das Ventil in die Betriebsposition und spannt gleichzeitig die Rückholfeder. Das Ventil kehrt bei Unterbrechung der Versorgungsspannung durch Federkraft in die ausfallsichere Position zurück. Der Aktuator verfügt über eine integrierte Schnittstelle für BACnet MSTP, Modbus RTU und MP-Bus. Er erhält das digitale Steuersignal vom Regelungssystem und gibt den aktuellen Status an. Der Drehwinkel kann mit mechanischen Endanschlägen eingestellt werden.

Vorteile:

• Die integrierte Regelblende sorgt für einen gleichmäßigen prozentualen Durchfluss, ideal für Heizkreise
• Modulierender Aktuator mit Feldbus oder einem 0-10 V/2-10 V Signal
• Der Aktuator ist mit einer ausfallsicheren Funktion ausgestattet
