Belimo 6-Wege-Kennlinienventil Rp1/2 Kvs0.63 24VAC/DC 90s BACnet/Modbus/MP-Bus 5Nm IP54 R3015-P63-P63-B2/LR24A-MOD

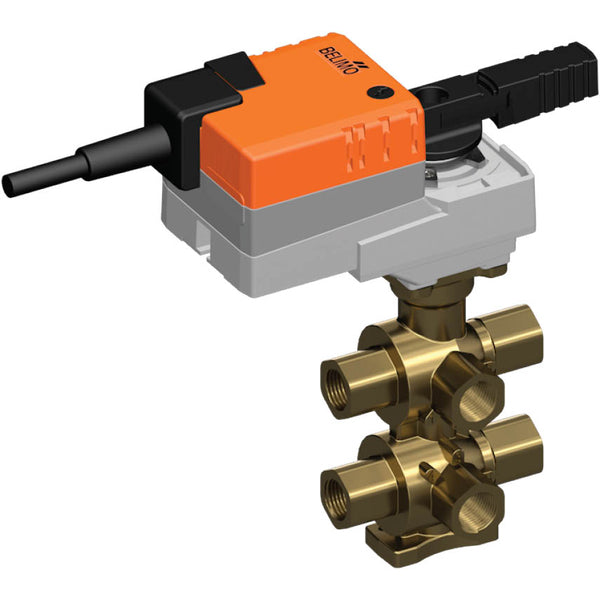

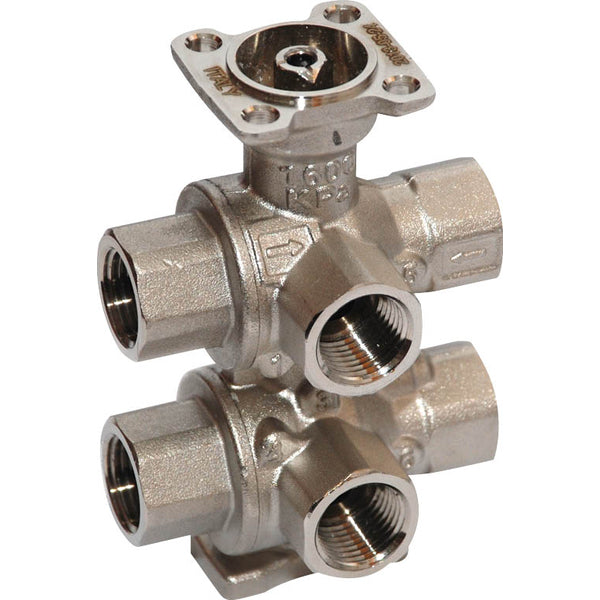

Dies ist ein Belimo 6-Wege gekennzeichneter Kugelhahn mit einem vernickelten Messinggehäuse und einer EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 15 und die Anschlussgröße beträgt Rp 1/2 Zoll mit Innengewinde. Mit seiner integrierten Kennzeichnungsscheibe gewährleistet es eine gleichmäßige prozentuale Durchflussregelung, die eine präzise und gleichbleibende Regelung des Flüssigkeitsflusses ermöglicht. Der maximale Druckunterschied beträgt 1 bar (14.5 psi). Das Ventil kann zwischen 6 und 80 °C (43 bis 176 °F) betrieben werden. Der Kv-Wert 1 des Ventils beträgt 0.63 m3/h, was einem Cv-Wert von 0.73 gpm entspricht. Der Kv-Wert 2 des Ventils beträgt 0.63 m3/h, was einem Cv-Wert von 0.73 gpm entspricht. Der Stellantrieb benötigt eine Versorgungsspannung von 24 V AC/DC. Der Stellantrieb unterstützt die Kommunikationsprotokolle BACnet MSTP/Modbus RTU/MP-Bus und erfordert das Produkt ZTH EU zum Einstellen der Protokolladresse und zum Verknüpfen des Stellantriebs mit dem System. Darüber hinaus ermöglicht ZTH EU die Einstellung eines analogen 0-10V oder 2-10V Steuersignals. Der Stellantrieb öffnet/schließt das Ventil in 90 Sekunden. Der Stellantrieb hat eine IP54-Bewertung.

Vorteile:

• Die integrierte Kennzeichnungsscheibe gewährleistet einen gleichmäßigen prozentualen Durchfluss, ideal für Heizkreise
• Modulierender Stellantrieb mit Feldbus oder einem 0-10 V/2-10 V Signal
• Manuelle Übersteuerung
• Der Stellantrieb ist vor Überlastung geschützt
• Visueller Positionsindikator

Nachteile:

• Produkt ZTH EU erforderlich (nicht im Lieferumfang enthalten), um die Protokolladresse einzustellen und den Stellantrieb mit dem System zu verbinden
• Die Öffnungs-/Schließzeit von 90 s ist für einige Anwendungen langsam
