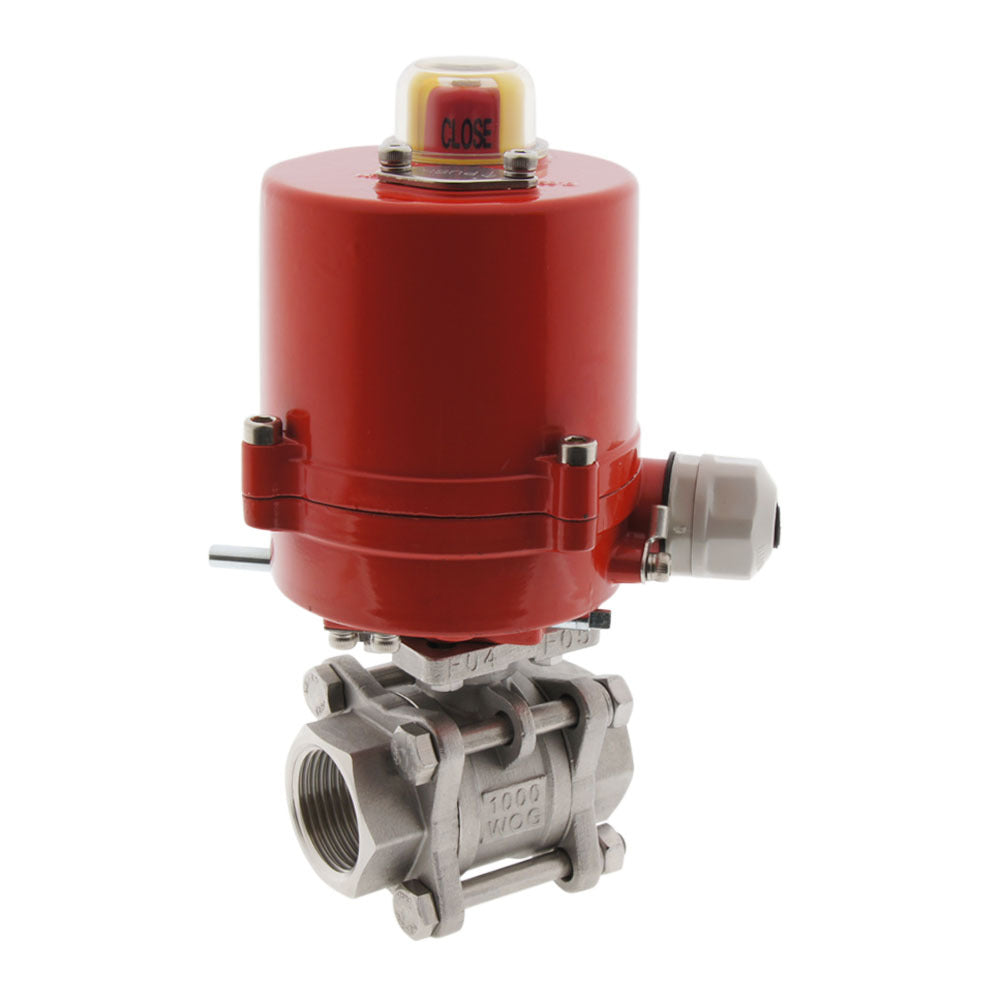

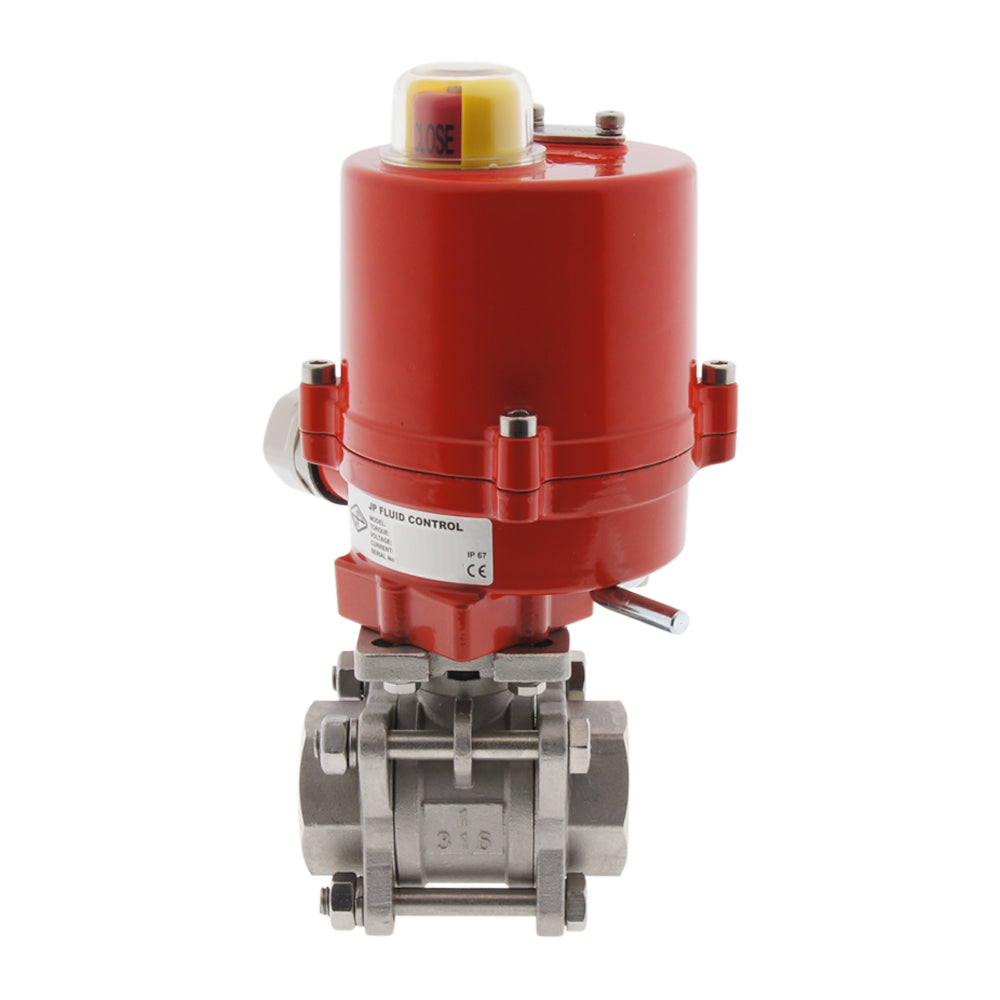

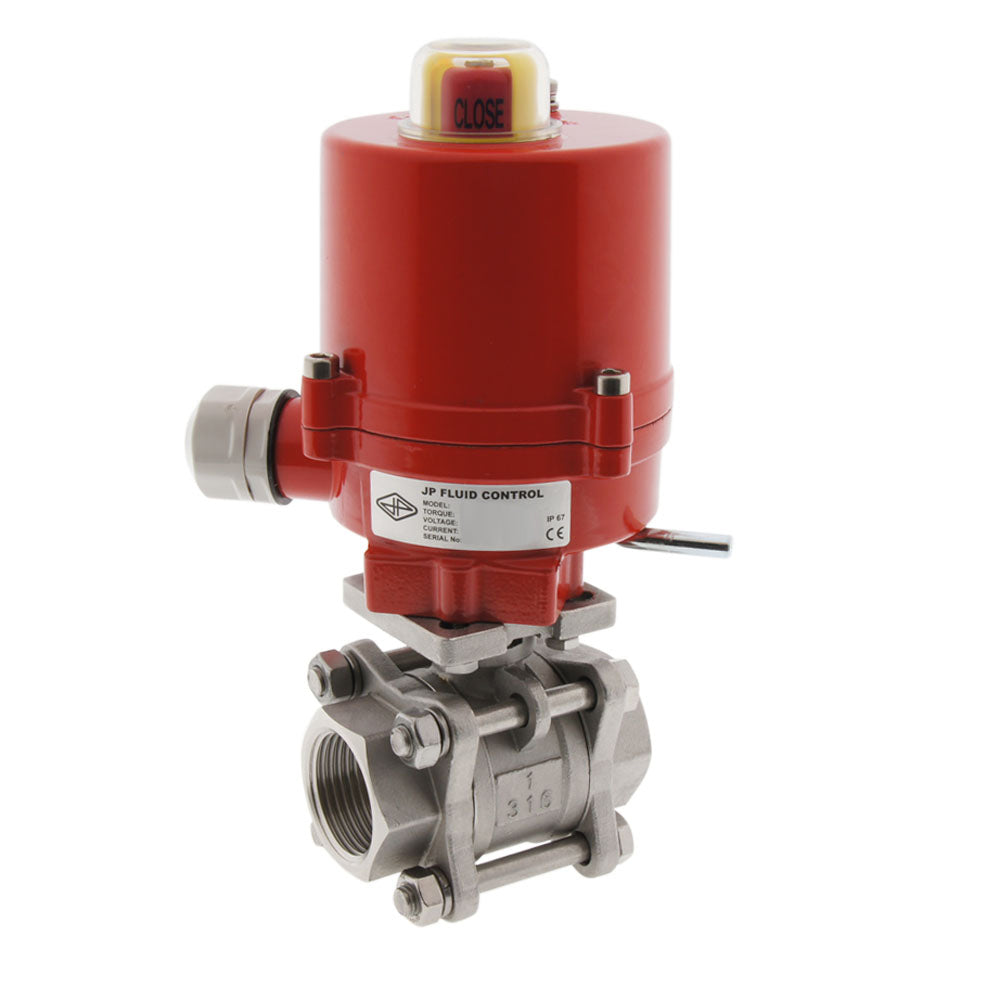

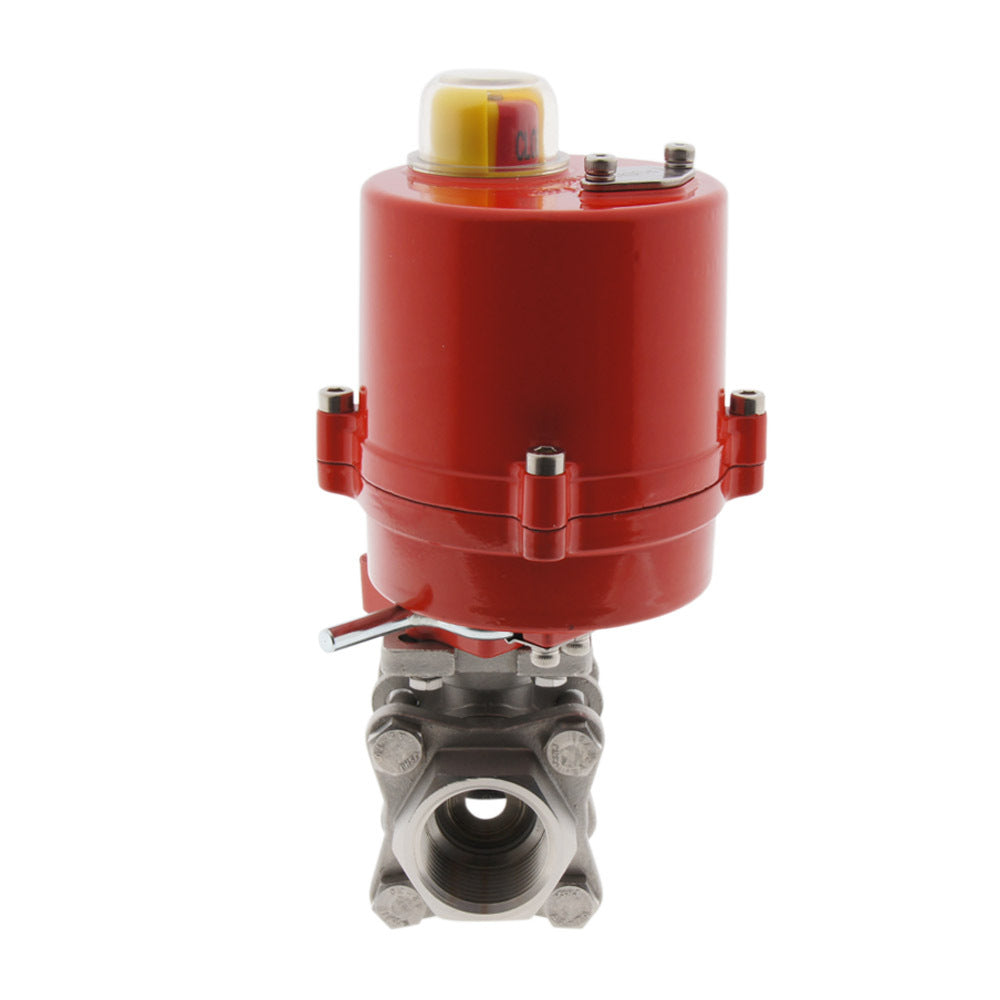

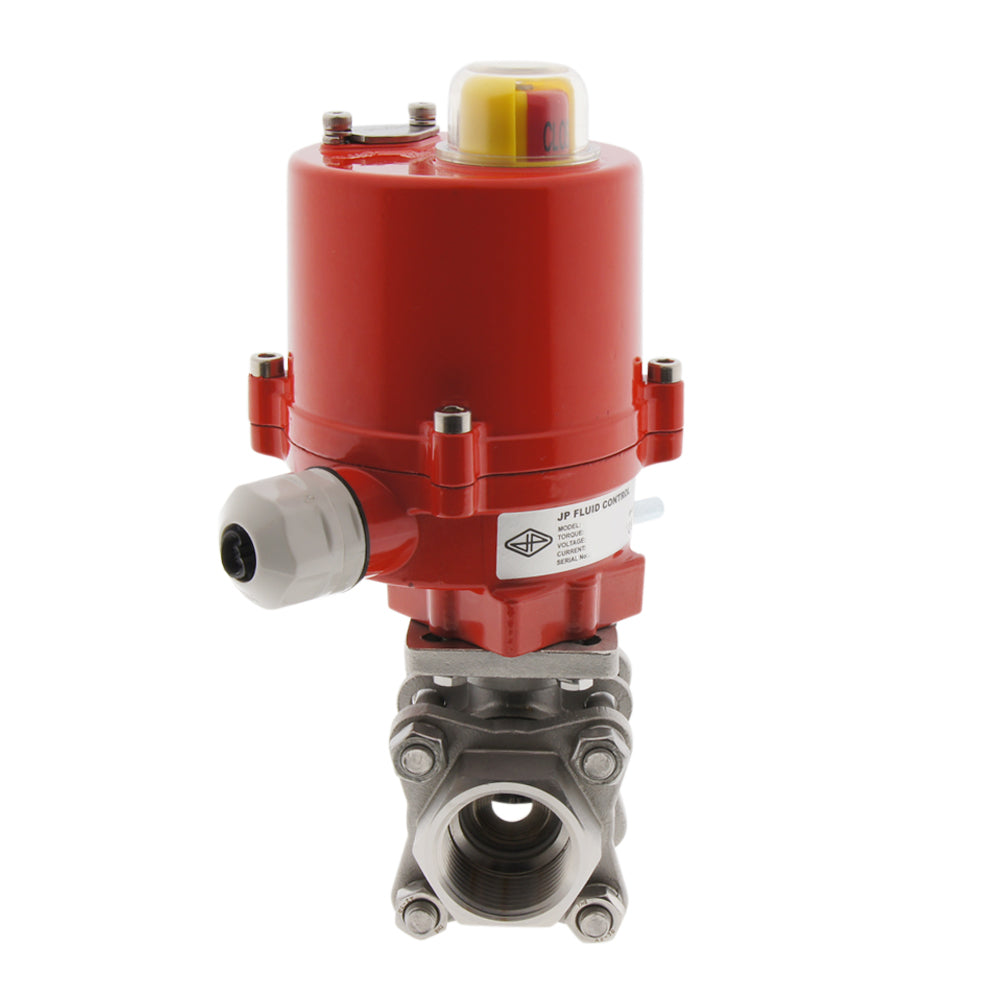

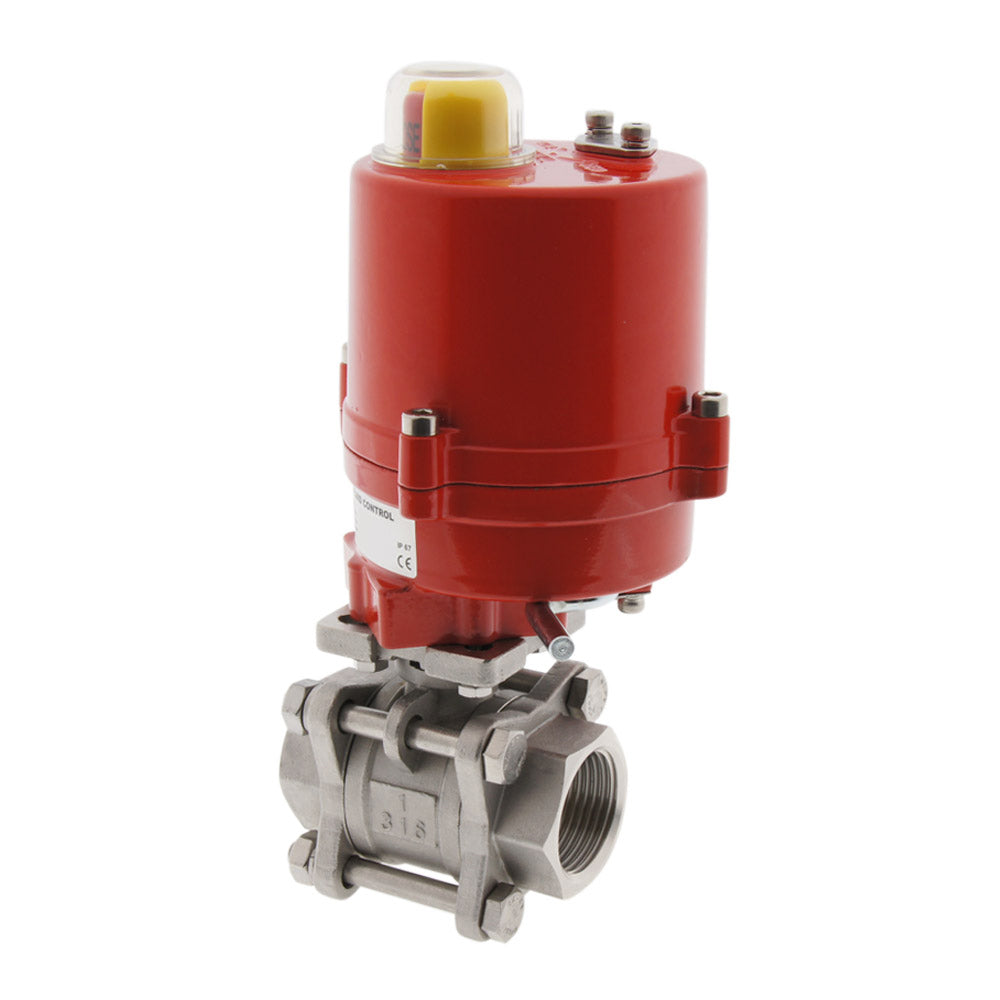

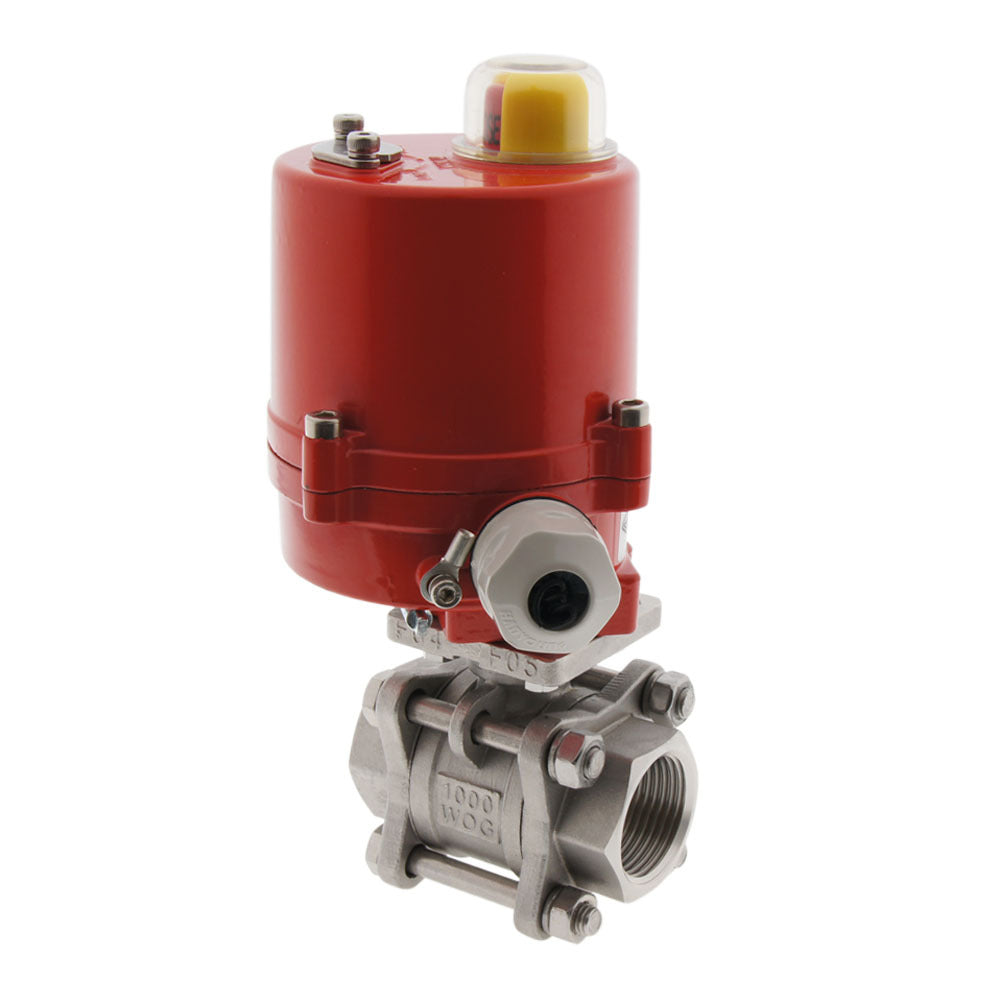

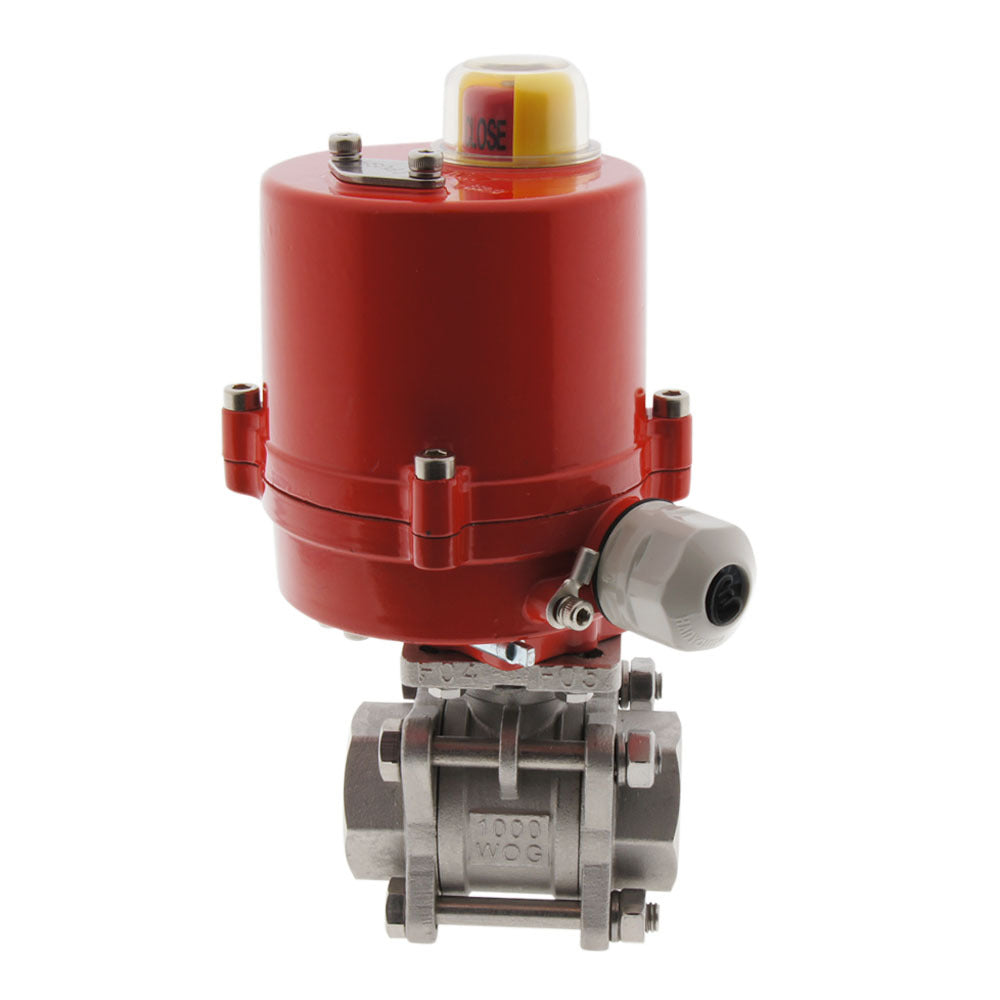

Elektrischer Kugelhahn 2-Wege G1/2'' Edelstahl 230V AC

Dieser starke und energieeffiziente elektrische 2-Wege-Kugelhahn von Tameson kann zum automatischen Absperren von Leitungen mit Gas oder Flüssigkeiten verwendet werden. Das Ventil hat 1/2 Zoll Rohrgewinde (Innengewinde, BSPP). Das Gehäuse des Ventils besteht aus Edelstahl mit einer Edelstahlkugel und einer PTFE (Teflon)-Dichtung. Der Antrieb ist für Stromversorgungen von 100 bis 240V Wechselstrom (50/60Hz) geeignet. Der Antrieb hat ein robustes Aluminiumgehäuse (IP67, sofern ein entsprechendes Kabel angeschlossen ist) und liefert maximal 20 Nm Drehmoment. Das Ventil dreht sich in 4 Sekunden von 0 auf 90 Grad. Wenn die Kugel eine Endposition erreicht, wird der Elektromotor abgeschaltet und keine Energie verbraucht. Der Antrieb ist mit zwei zusätzlichen Endschaltern zur Stellungsrückmeldung ausgestattet. Die Endschalter befinden sich bei 0 und 90 Grad. Bei Bedarf kann die Winkelposition der Schalter vom Benutzer eingestellt werden. Eine mechanische Stellungsanzeige auf der Oberseite des Antriebs zeigt die Armaturenstellung an. Der Stellantrieb ist mit einer Handnotbetätigung ausgestattet.

Wichtigste Vorteile

• Robuster Kugelhahn aus Edelstahl mit 1/2-Zoll-Rohrgewinde
• Umschaltzeit nur 4 Sekunden
• Robustes IP67-Gehäuse
• Geeignet für Stromversorgungen von 100 bis 240V AC
• Zwei zusätzliche Endschalter für Positionsrückmeldung
• Manuelle Übersteuerungssteuerung
• Deutliche visuelle Positionsanzeige
• 3-teiliger Kugelhahn mit vollem Durchgang aus rostfreiem Stahl 316

Technische Daten

Abmessungen

Abmessungen

L1=62mm

L2=26mm

L3=167mm

L4=55mm

L5=94mm

L6=mm

Abmessungen des Stellantriebs AG-020-A und des Kugelhahns 665S012.

Anwendungen

Dieses Ventil kann in Kombination mit Gasen und Flüssigkeiten verwendet werden. Das Ventil ist langlebig und für verschiedene aggressive und korrosive Medien geeignet. Der Höchstdruck bei Raumtemperatur beträgt 85 bar, bei höheren Temperaturen nimmt die zulässige Höchsttemperatur ab. Die Richtung des Drucks ist nicht wichtig, die Strömungsrichtung kann in jede Richtung erfolgen. Der Temperaturbereich des Mediums liegt zwischen -30°C und 130°C. Bei hohen Temperaturen empfiehlt es sich, das Ventil in einem belüfteten Bereich zu installieren. Es ist zulässig, das Ventil in einer feuchten Umgebung zu installieren, vorausgesetzt, dass alle Teile, wie z. B. ein geeignetes elektrisches Kabel, korrekt befestigt sind. Kugelhähne können für leicht verschmutzte Flüssigkeiten verwendet werden. Einige Anwendungsbeispiele für dieses Ventil sind HLK, Bewässerung, industrielle Automatisierung und Wassermanagement.

Maximaler Druck in Abhängigkeit von der Temperatur.

Elektrischer Schaltplan

Der Antrieb kann mit Wechselstrom (50/60Hz) von 100 Volt bis 240 Volt betrieben werden. Der Stellantrieb zieht 0,1 A Nennstrom und 0,2 A bei maximalem Drehmoment. Um ein Kabel an den Antrieb anzuschließen, muss die Abdeckung mit vier Schrauben entfernt werden. Das System arbeitet mit einer 3-Punkt-Steuerung. Die Klemmen 1 und 2 sind fest mit der Stromversorgung verbunden. Die Klemmen 3 und 4 werden zum Schließen oder Öffnen des Ventils verwendet. Das Signal (Phase/Null) an den Klemmen 3 und 4 muss mit dem an Klemme 2 identisch sein. Schließen Sie niemals 3 und 4 gleichzeitig an, um Kurzschlüsse und Schäden zu vermeiden. Der Antrieb verfügt über zwei interne Endschalter. Sobald die Endposition des Aktuators erreicht ist (0 oder 90 Grad), schaltet sich der Motor ab und es wird keine Energie verbraucht. Darüber hinaus befinden sich im Antrieb zwei zusätzliche Endschalter für Kontrollzwecke. Die Winkellage der Endschalter kann verändert werden. Schließen Sie immer die Erde an und verwenden Sie nicht die Rohre als Erde.

Elektrischer Schaltplan für den Stellantrieb AG-020-A.

Montage

Entfernen Sie den Hebel für die manuelle Steuerung. Verwenden Sie einen Ringschlüssel oder Steckschlüssel. Vergewissern Sie sich vor der Montage, dass die Position der Kugel und des Stellantriebs richtig eingestellt sind. Der Stellantrieb wird mit zwei Adaptern geliefert, die den Stellantrieb mit der Armaturenwelle verbinden. Montieren Sie den Stellantrieb mit den mitgelieferten Schrauben an der Armatur. Zwischen den beiden Flanschen darf kein Spiel vorhanden sein. Verwenden Sie für die Verbindung zwischen dem Rohr und der Armatur unser Armaturenprogramm.

In der Schachtel

• Aktuator AG-020-A (Kabel nicht enthalten)
• Antriebswellenadapter (9x9mm, 11x11mm)
• 4 Schrauben M5x16mm & Federscheiben (für F03-Flansch)
• 4 Schrauben M6x16mm & Federscheiben (für F04 & F05 Flansch)
• Kugelhahn 665S012

Anmerkung: Dieses Produkt wird in Einzelteilen, aber mit dem erforderlichen Montagezubehör geliefert.
