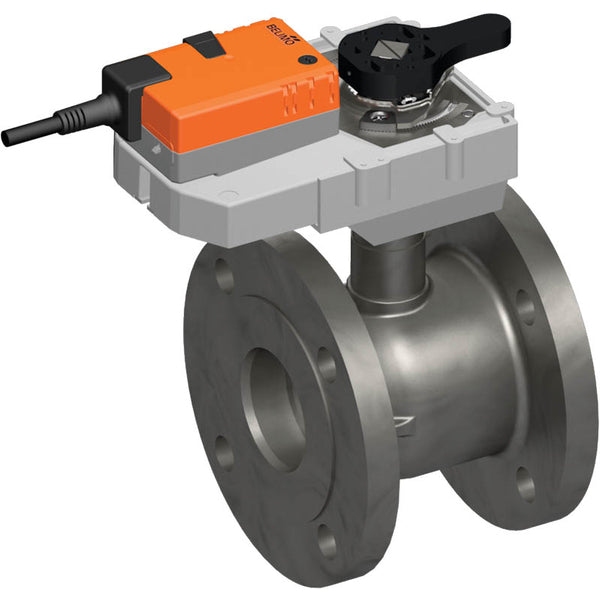

Belimo Charakterisierte Ventilflansch DN100 Kvs160 24VAC/DC 90s BACnet/Modbus/MP-Bus 40Nm IP54 R6100W160-S8/GR24A-MOD-5

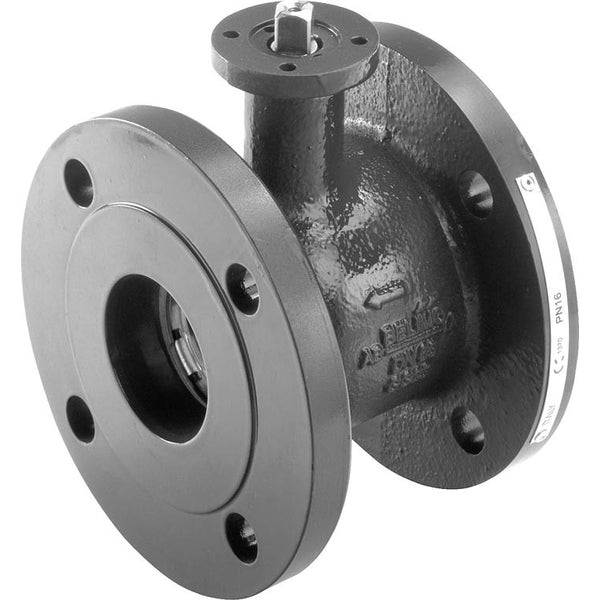

Dies ist ein Belimo 2-Wege gekennzeichneter Kugelhahn mit einem Gehäuse aus Gusseisen und einer EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 100 und die Flanschgröße beträgt DN 100. Mit seiner integrierten Kennzeichnungsscheibe gewährleistet es eine gleichmäßige prozentuale Durchflussregelung, die eine präzise und gleichbleibende Regelung des Flüssigkeitsflusses ermöglicht. Der maximale Druckunterschied beträgt 4 bar (58 psi). Das Ventil kann zwischen -10 und 120 °C (14 bis 248 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 160 m3/h, was einem Cv-Wert von 185,12 gpm entspricht. Der Stellantrieb erfordert eine Versorgungsspannung von 24 V AC/DC. Der Stellantrieb unterstützt die BACnet MSTP/Modbus RTU/MP-Bus Kommunikationsprotokolle und erfordert das Produkt ZTH EU zur Einstellung der Protokolladresse und zur Verknüpfung des Stellantriebs mit dem System. Darüber hinaus ermöglicht ZTH EU die Einstellung eines analogen 0-10V oder 2-10V Steuersignals. Der Stellantrieb öffnet/schließt das Ventil in 90 Sekunden. Der Stellantrieb kann über den ISO 5211 Flansch am Ventil montiert werden. Der Stellantrieb hat eine IP54-Bewertung.

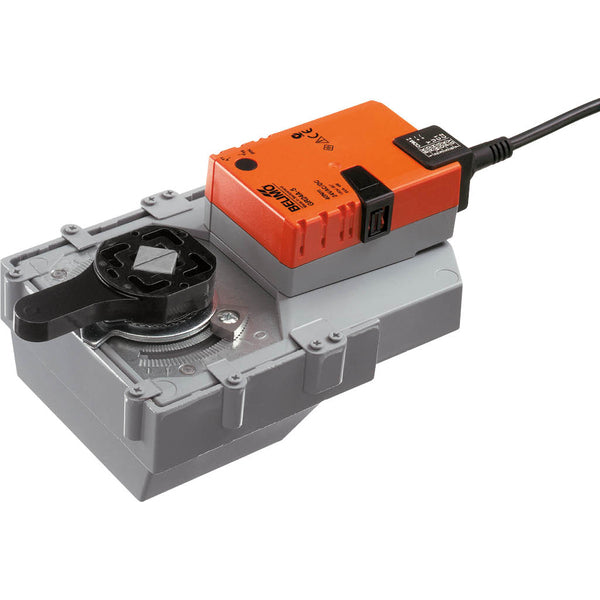

Der Stellantrieb ist mit Überlastschutz ausgestattet, benötigt keine Endschalter und stoppt automatisch, wenn der Endanschlag erreicht ist. Eine manuelle Übersteuerung ist mit einem Druckknopf möglich, der das Zahnradgetriebe entkoppelt, solange der Knopf gedrückt bleibt oder verriegelt ist. Der Stellantrieb kann direkt auf dem Dreh- oder Absperrklappe mit einer Montageflansch montiert werden. Die Montageausrichtung relativ zur Klappe kann in 90°-Schritten ausgewählt werden. Der Stellantrieb wird mit einer integrierten Schnittstelle für BACnet MSTP, Modbus RTU und MP-Bus geliefert. Er empfängt das digitale Steuersignal vom Steuerungssystem und liefert den aktuellen Status. Der Drehwinkel kann mit mechanischen Endanschlägen eingestellt werden.
