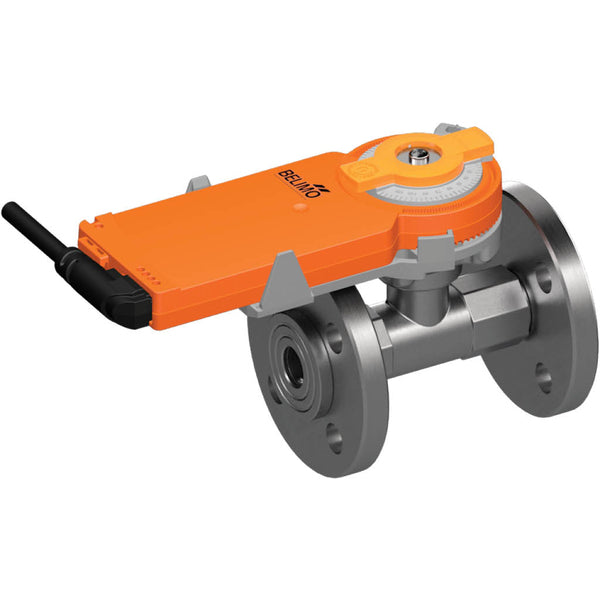

Belimo Regelventil DN15 Flansch Kvs1.6 24VAC/DC 75s 2/3-Punkt 2Nm IP54 R6015R1P6-B1/KR24

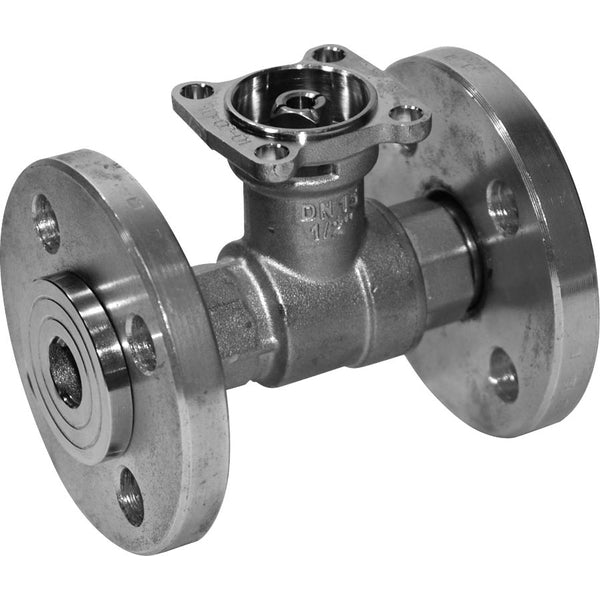

Dies ist ein 2-Wege-Kugelhahn mit Charakteristik von Belimo mit einem Gehäuse aus vernickeltem Messing und EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 15 und die Flanschgröße ist DN 15. Mit seiner integrierten Kennzeichnungsscheibe gewährleistet er eine gleichprozentige Durchflussregelung und ermöglicht so eine präzise und konsistente Regulierung des Flüssigkeitsdurchflusses. Die maximale Druckdifferenz beträgt 1 bar. Das Ventil kann zwischen -10 und 100 °C (14 bis 212 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 1,6 m3/h, was einem Cv-Wert von 1,85 gpm entspricht. Der Antrieb benötigt eine Versorgungsspannung von 24 V AC/DC. Der Antrieb verfügt über eine Zweipunkt- und Dreipunktsteuerung. Der Stellantrieb öffnet/schließt das Ventil in 75 Sekunden. Der Antrieb hat die Schutzart IP54.

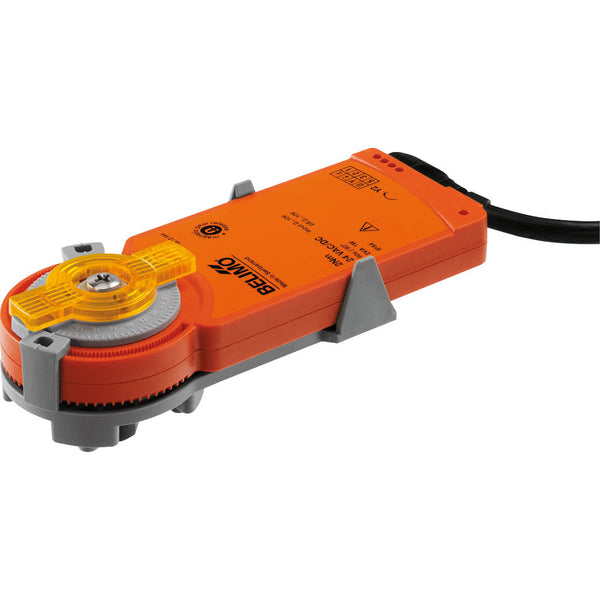

Der Antrieb ist mit einem Überlastungsschutz ausgestattet, benötigt keine Endschalter und stoppt automatisch, wenn der Endanschlag erreicht ist. Eine manuelle Überbrückung ist mit einem Magneten möglich, der das Getriebe auskuppelt, solange der Magnet am Magnetsymbol haftet. Ein Z-MA-Magnet zum Auskuppeln des Getriebes ist im Lieferumfang enthalten. Der Antrieb kann mit einer einzigen Schraube direkt auf den Kugelhahn montiert werden. Die Einbaulage in Bezug auf den Kugelhahn kann in 90°-Schritten gewählt werden. Der Antrieb kann von 90° (A-AB = 100%) in 2,5°-Schritten verstellt werden. Die Skala entspricht 25-100% des kvs-Wertes.

Profis

• Die integrierte Kennzeichnungsscheibe garantiert eine gleichprozentige Durchflussregelung
