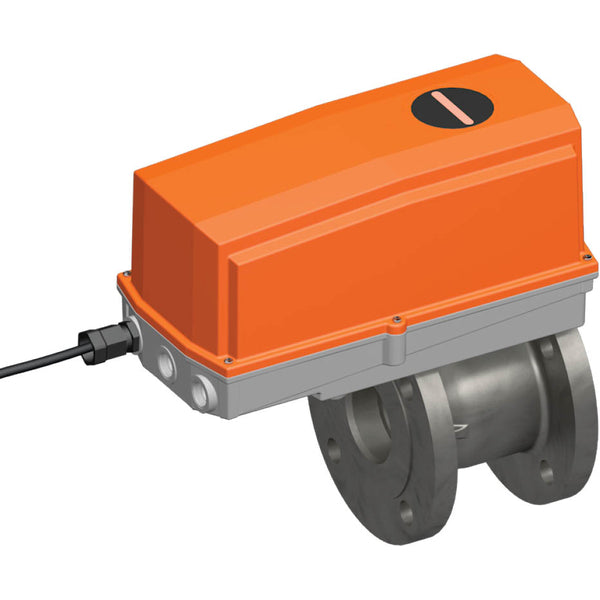

Belimo Regelventil DN15 Flansch0 Kvs320 24VAC/DC 35s 0-10V 40Nm IP54 R6150W320-S8/GRC24G-SZ-T-5

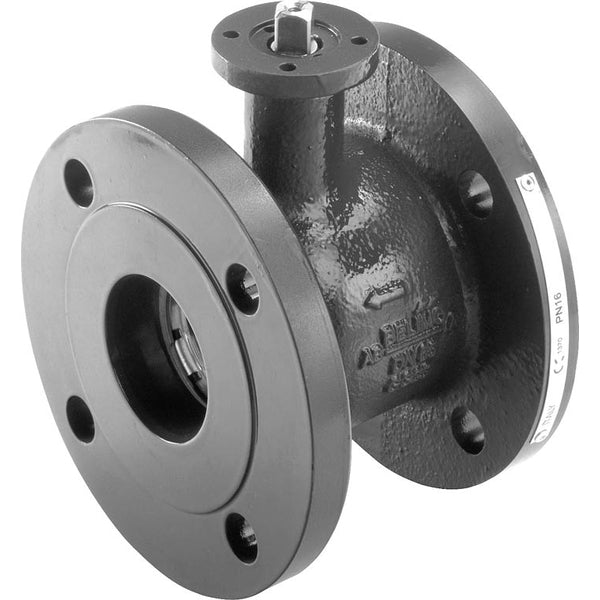

Dies ist ein 2-Wege-Kugelhahn mit Charakteristik von Belimo mit einem Gehäuse aus Gusseisen und EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 150 und die Flanschgröße ist DN 150. Mit seiner integrierten Kennzeichnungsscheibe gewährleistet er eine gleichprozentige Durchflussregelung und ermöglicht so eine präzise und konsistente Regulierung des Flüssigkeitsdurchflusses. Die maximale Druckdifferenz beträgt 4 bar. Das Ventil kann zwischen -10 und 120 °C (14 bis 248 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 320 m3/h, was einem Cv-Wert von 370,24 gpm entspricht. Der Antrieb benötigt eine Versorgungsspannung von 24 V AC/DC. Der Aktuator arbeitet mit einer 0-10-V-Steuerung und bietet eine Positionsrückmeldung, die eine präzise Steuerung seiner Bewegungen und eine genaue Überwachung seiner Position innerhalb des angegebenen Spannungsbereichs ermöglicht. Der Stellantrieb öffnet/schließt das Ventil in 35 Sekunden. Der Antrieb kann über den ISO 5211 Flansch auf die Armatur montiert werden. Der Antrieb hat die Schutzart IP54.
- Regulärer Preis
- €4.148,32
- Regulärer Preis
- €3.485,98
Beschreibung
Dies ist ein 2-Wege-Kugelhahn mit Charakteristik von Belimo mit einem Gehäuse aus Gusseisen und EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 150 und die Flanschgröße ist DN 150. Mit seiner integrierten Kennzeichnungsscheibe gewährleistet er eine gleichprozentige Durchflussregelung und ermöglicht so eine präzise und konsistente Regulierung des Flüssigkeitsdurchflusses. Die maximale Druckdifferenz beträgt 4 bar. Das Ventil kann zwischen -10 und 120 °C (14 bis 248 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 320 m3/h, was einem Cv-Wert von 370,24 gpm entspricht. Der Antrieb benötigt eine Versorgungsspannung von 24 V AC/DC. Der Aktuator arbeitet mit einer 0-10-V-Steuerung und bietet eine Positionsrückmeldung, die eine präzise Steuerung seiner Bewegungen und eine genaue Überwachung seiner Position innerhalb des angegebenen Spannungsbereichs ermöglicht. Der Stellantrieb öffnet/schließt das Ventil in 35 Sekunden. Der Antrieb kann über den ISO 5211 Flansch auf die Armatur montiert werden. Der Antrieb hat die Schutzart IP54.

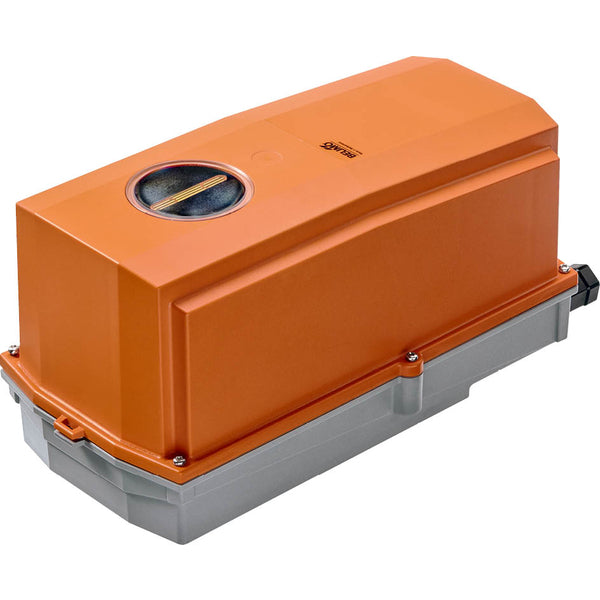

Der Antrieb ist mit einem Überlastungsschutz ausgestattet, benötigt keine Endschalter und stoppt automatisch, wenn der Endanschlag erreicht ist. Eine manuelle Überbrückung ist über einen Druckknopf möglich, der das Getriebe so lange ausschaltet, wie der Knopf gedrückt wird oder gesperrt bleibt. Der Antrieb kann mit einem Montageflansch direkt auf die Dreh- oder Absperrklappe montiert werden. Die Einbaulage relativ zum Ventil kann in 90°-Schritten gewählt werden. Der Antrieb kann mit einem Standard-Steuersignal von 0-10 V angesteuert werden und fährt die vom Steuersignal vorgegebene Position an. Die Spannungsmessung dient sowohl zur visuellen Anzeige der Armaturenstellung im Bereich von 0,5 % bis 100 % als auch als Steuersignal für andere Antriebe. Der Drehwinkel kann mit mechanischen Endanschlägen eingestellt werden. Der Antrieb ist für den Außeneinsatz geeignet und gegen UV-Strahlung, Regen/Schnee, Schmutz/Staub, Luftfeuchtigkeit und häufige starke Temperaturschwankungen geschützt. Zur Vermeidung von interner Kondensation wird empfohlen, den Antrieb mit einer separat bestellbaren, werkseitig installierten Heizung zu verwenden. Für die manuelle Überbrückung muss der Gehäusedeckel entfernt werden.
Profis
- Die integrierte Kennzeichnungsscheibe garantiert eine gleichprozentige Durchflussregelung
- Dieser modulierende Stellantrieb kann das Ventil zwischen 0-90 Grad mit einem Steuersignal von 0-10 V positionieren.
