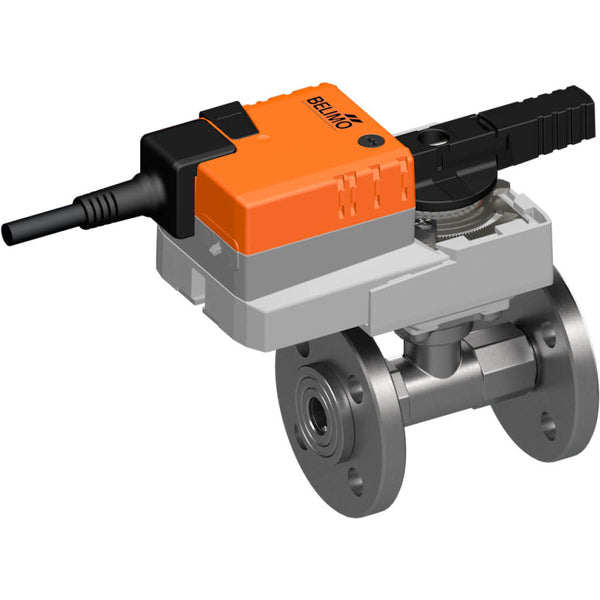

Belimo Kugelhahn Flansch DN20 Kvs32 24VAC/DC 90s BACnet/Modbus/MP-Bus 10Nm IP54 R6020R-B1/NR24A-MOD
Es handelt sich um einen Belimo 2-Wege-Kugelhahn mit einem Gehäuse aus Messing und einer EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 20 und die Flanschgröße beträgt DN 20. Der maximale Druckunterschied beträgt 1 bar (14.5 psi). Das Ventil kann zwischen -10 und 100 °C (14 bis 212 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 32 m3/h, was einem Cv-Wert von 37,02 gpm entspricht. Der Stellantrieb erfordert eine Versorgungsspannung von 24 V AC/DC. Der Stellantrieb unterstützt die Kommunikationsprotokolle BACnet MSTP/Modbus RTU/MP-Bus und erfordert das Produkt ZTH EU zum Einstellen der Protokolladresse und zum Verknüpfen des Stellantriebs mit dem System. Darüber hinaus ermöglicht ZTH EU die Einstellung eines analogen 0-10V oder 2-10V Steuersignals. Der Stellantrieb öffnet/schließt das Ventil in 90 Sekunden. Der Stellantrieb hat eine IP54-Bewertung.
- Regulärer Preis
- €593,79
- Regulärer Preis
- €498,98
Beschreibung

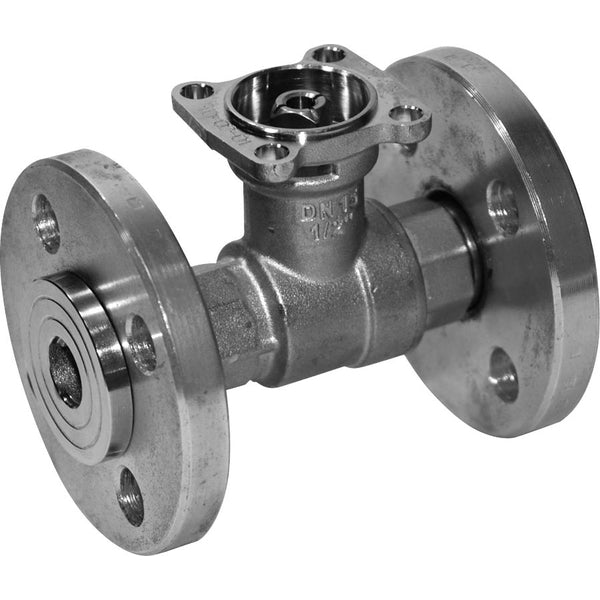

Es handelt sich um einen Belimo 2-Wege-Kugelhahn mit einem Gehäuse aus Messing und einer EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 20 und die Flanschgröße beträgt DN 20. Der maximale Druckunterschied beträgt 1 bar (14.5 psi). Das Ventil kann zwischen -10 und 100 °C (14 bis 212 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 32 m3/h, was einem Cv-Wert von 37,02 gpm entspricht. Der Stellantrieb erfordert eine Versorgungsspannung von 24 V AC/DC. Der Stellantrieb unterstützt die Kommunikationsprotokolle BACnet MSTP/Modbus RTU/MP-Bus und erfordert das Produkt ZTH EU zum Einstellen der Protokolladresse und zum Verknüpfen des Stellantriebs mit dem System. Darüber hinaus ermöglicht ZTH EU die Einstellung eines analogen 0-10V oder 2-10V Steuersignals. Der Stellantrieb öffnet/schließt das Ventil in 90 Sekunden. Der Stellantrieb hat eine IP54-Bewertung.

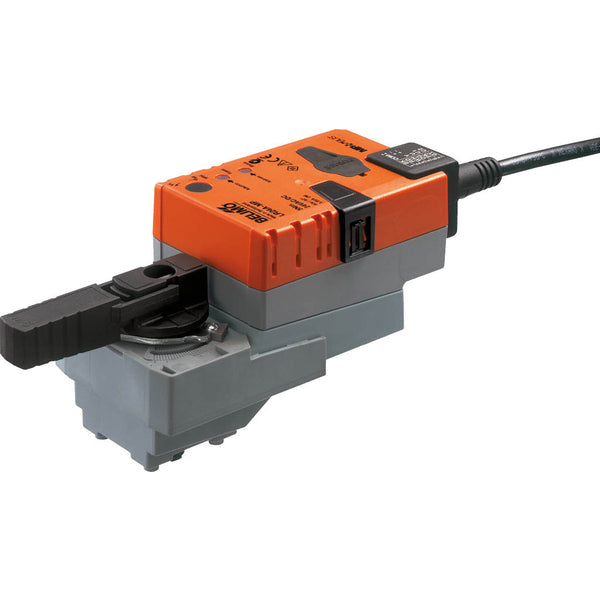

Der Stellantrieb ist mit Überlastschutz ausgestattet, benötigt keine Endschalter und stoppt automatisch, wenn der Endanschlag erreicht ist. Eine manuelle Übersteuerung ist mit einem Druckknopf möglich, der das Zahnradgetriebe entkoppelt, solange der Knopf gedrückt bleibt oder verriegelt ist. Der Stellantrieb kann mit einer einzigen Schraube direkt auf dem Kugelhahn montiert werden. Die Montageorientierung relativ zum Kugelhahn kann in 90°-Schritten gewählt werden. Der Stellantrieb wird mit einer integrierten Schnittstelle für BACnet MSTP, Modbus RTU und MP-Bus geliefert. Er empfängt das digitale Steuersignal vom Steuerungssystem und liefert den aktuellen Status. Der Drehwinkel kann mit mechanischen Endanschlägen eingestellt werden.
Vorteile:
- Manuelle Übersteuerung
- Der Stellantrieb ist überlastgeschützt
- Visueller Positionsindikator
- Modulierender Stellantrieb mit Feldbus oder einem 0-10 V/2-10 V Signal
Nachteile:
- Produkt ZTH EU erforderlich (nicht im Lieferumfang enthalten) zum Einstellen der Protokolladresse und zum Verknüpfen des Stellantriebs mit dem System
- Die Öffnungs-/Schließzeit von 90 s ist für einige Anwendungen langsam
