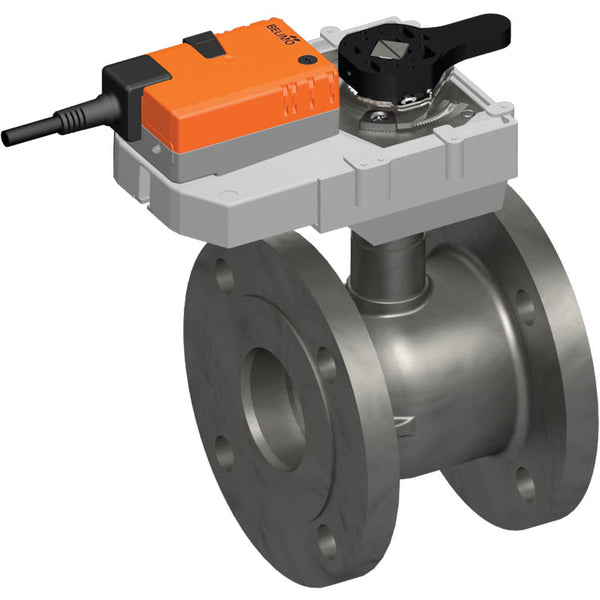

Belimo Regelventil DN80 Flansch Kvs100 100-240VAC 150s 2-Punkt 40Nm IP54 R6080W100-S8/GR230A-5

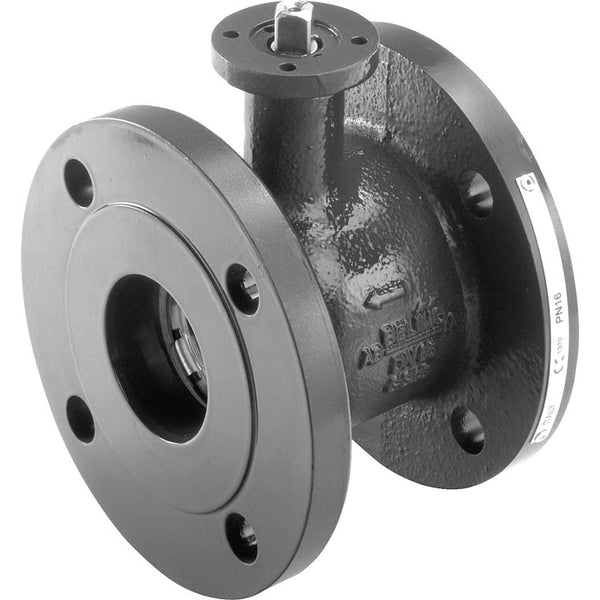

Dies ist ein 2-Wege-Kugelhahn mit Charakteristik von Belimo mit einem Gehäuse aus Gusseisen und EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 80 und die Flanschgröße ist DN 80. Mit seiner integrierten Kennzeichnungsscheibe gewährleistet er eine gleichprozentige Durchflussregelung und ermöglicht so eine präzise und konsistente Regulierung des Flüssigkeitsdurchflusses. Die maximale Druckdifferenz beträgt 4 bar. Das Ventil kann zwischen -10 und 120 °C (14 bis 248 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 100 m3/h, was einem Cv-Wert von 115,7 gpm entspricht. Der Antrieb benötigt eine Versorgungsspannung von 100-240 V AC. Der Antrieb verfügt über eine Zwei-Punkt-Steuerung (Öffnen-Schließen). Der Stellantrieb öffnet/schließt das Ventil in 150 Sekunden. Der Antrieb kann über den ISO 5211 Flansch auf die Armatur montiert werden. Der Antrieb hat die Schutzart IP54.

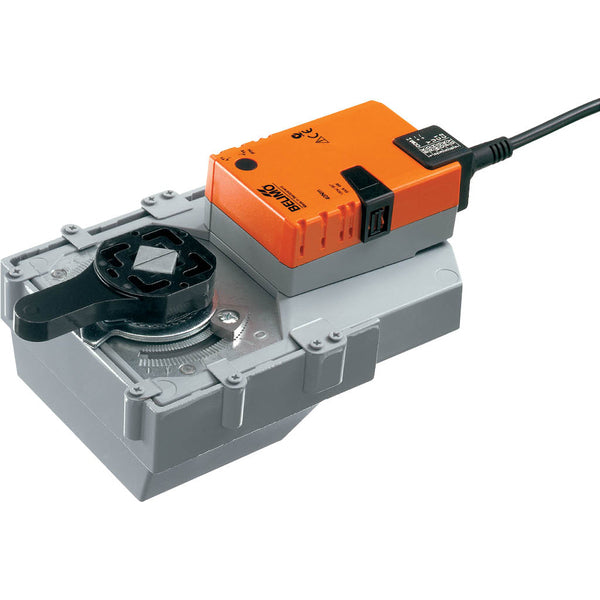

Der Antrieb ist mit einem Überlastungsschutz ausgestattet, benötigt keine Endschalter und stoppt automatisch, wenn der Endanschlag erreicht ist. Eine manuelle Überbrückung ist über einen Druckknopf möglich, der das Getriebe so lange ausschaltet, wie der Knopf gedrückt wird oder gesperrt bleibt. Der Antrieb kann mit einem Montageflansch direkt auf die Dreh- oder Absperrklappe montiert werden. Die Einbaulage relativ zum Ventil kann in 90°-Schritten gewählt werden. Der Drehwinkel kann mit mechanischen Endanschlägen eingestellt werden.

Profis

• Die integrierte Kennzeichnungsscheibe garantiert eine gleichprozentige Durchflussregelung
