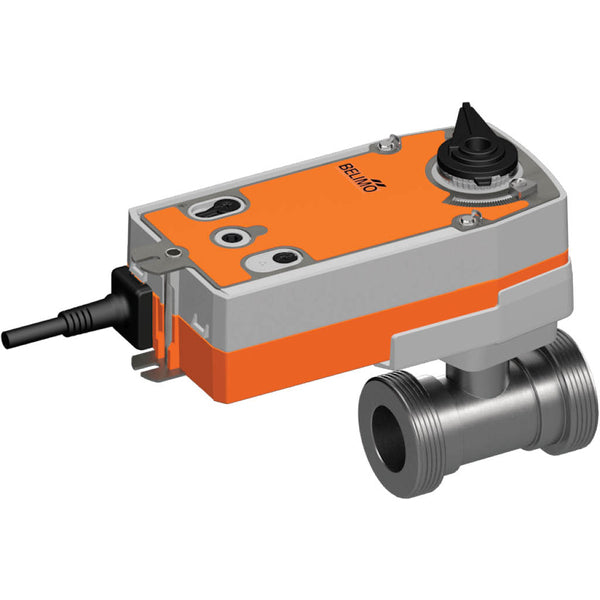

Belimo Charakterisierte Ventil G2-1/4 Kvs25 24VAC/DC Ausfallsicher 90s BACnet/Modbus/MP-Bus 0-10/2-10V 20Nm IP54 R439/SRF24A-MOD
Dies ist ein 2-Wege charakterisiertes Belimo Kugelventil mit einem vernickelten Messinggehäuse und EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 40 und die Anschlussgröße ist G 2 1/4 Zoll mit männlichen Gewinden. Mit seiner integrierten charakterisierenden Scheibe sorgt es für eine gleichmäßige prozentuale Durchflussregelung, die eine präzise und konsistente Regulierung des Flüssigkeitsflusses ermöglicht. Der maximale Druckunterschied beträgt 2 bar (29 psi). Das Ventil kann zwischen 6 und 100 °C (43 bis 212 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 25 m3/h, was einem Cv-Wert von 28,93 gpm entspricht. Der Aktuator benötigt eine Versorgungsspannung von 24 V AC/DC. Der Aktuator unterstützt die Kommunikationsprotokolle BACnet MSTP/Modbus RTU/MP-Bus und benötigt das Produkt ZTH EU zur Einstellung der Protokolladresse und zur Anbindung des Aktuators an das System. Darüber hinaus ermöglicht ZTH EU die Einstellung eines analogen 0-10V oder 2-10V Steuersignals. Der Aktuator öffnet/schließt das Ventil in 90 Sekunden. Der Aktuator hat eine IP54-Klassifizierung. Der Aktuator ist mit einer Fail-Safe (NC) Funktion ausgestattet, die einen sicheren Betrieb im Falle eines Stromausfalls gewährleistet.
- Regulärer Preis
- €990,06
- Regulärer Preis
- €831,98
Beschreibung
Dies ist ein 2-Wege charakterisiertes Belimo Kugelventil mit einem vernickelten Messinggehäuse und EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 40 und die Anschlussgröße ist G 2 1/4 Zoll mit männlichen Gewinden. Mit seiner integrierten charakterisierenden Scheibe sorgt es für eine gleichmäßige prozentuale Durchflussregelung, die eine präzise und konsistente Regulierung des Flüssigkeitsflusses ermöglicht. Der maximale Druckunterschied beträgt 2 bar (29 psi). Das Ventil kann zwischen 6 und 100 °C (43 bis 212 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 25 m3/h, was einem Cv-Wert von 28,93 gpm entspricht. Der Aktuator benötigt eine Versorgungsspannung von 24 V AC/DC. Der Aktuator unterstützt die Kommunikationsprotokolle BACnet MSTP/Modbus RTU/MP-Bus und bietet präzises Positionsfeedback im Bereich von 0-10 V oder 2-10 V, was eine genaue und reaktionsschnelle Steuerung in verschiedenen Anwendungen gewährleistet. Der Aktuator öffnet/schließt das Ventil in 90 Sekunden. Der Aktuator hat eine IP54-Klassifizierung. Der Aktuator ist mit einer Fail-Safe (NC) Funktion ausgestattet, die einen sicheren Betrieb im Falle eines Stromausfalls gewährleistet.
Der Aktuator, ausgestattet mit Überlastschutz, benötigt keine Endschalter und stoppt automatisch, wenn der Endanschlag erreicht ist. Das Ventil kann manuell betätigt und in jeder Position mit einer Handkurbel gesichert werden. Das Entsperren kann manuell oder automatisch durch Anlegen der Betriebsspannung erfolgen. Der Aktuator kann direkt mit einer einzigen Schraube am Kugelventil montiert werden. Die Montageorientierung relativ zum Kugelventil kann in 90°-Schritten gewählt werden. Der Aktuator verbindet sich mit einem Standard-0-10 V Steuersignal. Der Aktuator bewegt das Ventil in die Betriebsposition und spannt gleichzeitig die Rückholfeder. Das Ventil kehrt bei Unterbrechung der Versorgungsspannung durch Federkraft in die Fail-Safe-Position zurück. Der Aktuator wird mit einer integrierten Schnittstelle für BACnet MSTP, Modbus RTU und MP-Bus geliefert. Er erhält das digitale Steuersignal vom Regelungssystem und bietet den aktuellen Status. Der Drehwinkel kann mit mechanischen Endanschlägen eingestellt werden.
Vorteile:
- Die integrierte charakterisierende Scheibe sorgt für einen gleichmäßigen prozentualen Durchfluss, ideal für Heizkreise
- Dieser modulierte Aktuator kann das Ventil überall zwischen 0-90 Grad mit einem Steuersignal von 0-10 V/2-10 V positionieren
- Der Aktuator ist mit einer Fail-Safe-Funktion ausgestattet
