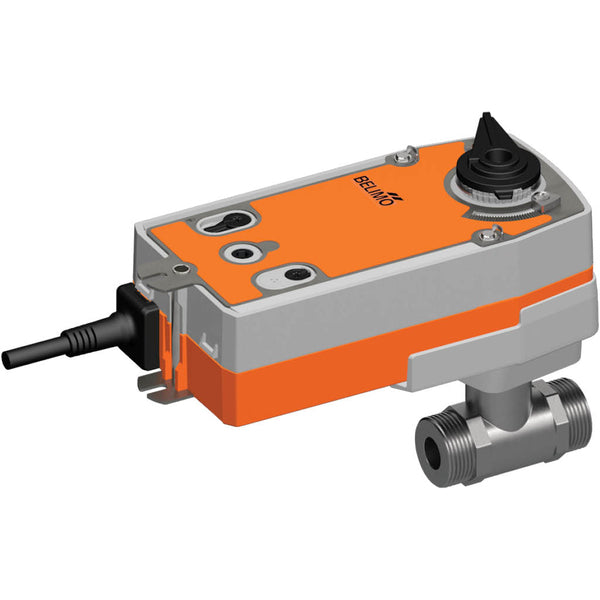

Belimo Kugelhahn G1-1/4 Kvs21 24-125VDC/24-240VAC Fail-Safe 75s 2-Punkt 10Nm IP54 R420/NRFA

Es handelt sich um einen 2-Wege-Kugelhahn von Belimo mit einem Messinggehäuse und EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 20 und die Anschlussgröße ist G 1 1/4 Zoll mit Außengewinde. Die maximale Druckdifferenz beträgt 4 bar. Das Ventil kann zwischen -10 und 100 °C (14 bis 212 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 21 m3/h, was einem Cv-Wert von 24,3 gpm entspricht. Der Antrieb benötigt eine Versorgungsspannung von 24-125 V DC / 24-240 V AC. Der Antrieb verfügt über eine Zwei-Punkt-Steuerung (Öffnen-Schließen). Der Stellantrieb öffnet/schließt das Ventil in 75 Sekunden. Der Antrieb hat die Schutzart IP54. Der Stellantrieb ist mit einer Fail-Safe-Funktion (NC) ausgestattet, die einen sicheren Betrieb bei einem Stromausfall gewährleistet.

Der Antrieb ist mit einem Überlastungsschutz ausgestattet, benötigt keine Endschalter und stoppt automatisch, wenn der Endanschlag erreicht ist. Das Ventil kann mit einer Handkurbel manuell betätigt und in jeder Position gesichert werden. Die Entriegelung kann manuell oder automatisch durch Anlegen der Betriebsspannung erfolgen. Der Antrieb kann mit einer einzigen Schraube direkt auf den Kugelhahn montiert werden. Die Einbaulage in Bezug auf den Kugelhahn kann in 90°-Schritten gewählt werden. Der Stellantrieb ist mit einem universellen Stromversorgungsmodul ausgestattet, das Versorgungsspannungen von AC 24-240 V und DC 24-125V nutzen kann. Der Stellantrieb bewegt das Ventil in die Betriebsstellung und spannt gleichzeitig die Rückstellfeder. Bei Unterbrechung der Versorgungsspannung kehrt das Ventil durch Federkraft in die Sicherheitsstellung zurück. Der Drehwinkel kann mit mechanischen Endanschlägen eingestellt werden.

Profis

• Der Antrieb ist mit einer Fail-Safe-Funktion ausgestattet
