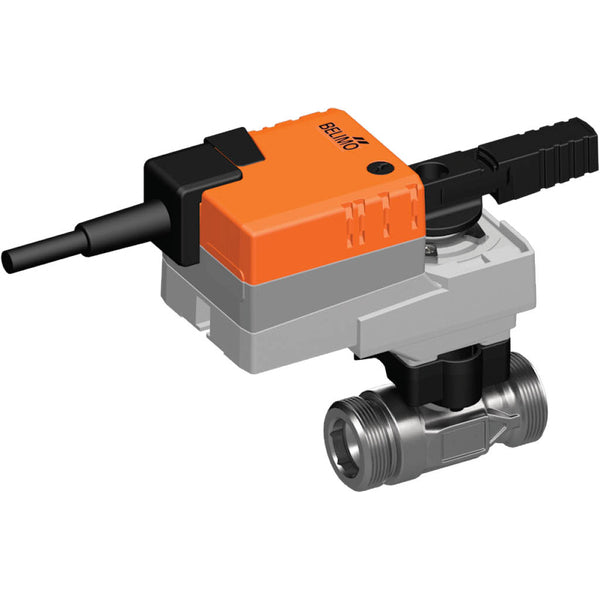

Belimo Charakterisierte Ventil G1 Kvs6.3 24VAC/DC 90s BACnet/Modbus/MP-Bus 0-10/2-10V 5Nm IP54 R414D/LR24A-MOD
Es handelt sich um einen 2-Wege charakterisierten Belimo Kugelhahn mit einem Gehäuse aus Messing und einer EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 15 und die Anschlussgröße beträgt G 1 Zoll mit Außengewinde. Mit seiner integrierten Regelblende gewährleistet es eine gleichprozentige Durchflussregelung, die eine präzise und gleichmäßige Regelung des Flüssigkeitsflusses ermöglicht. Der maximale Druckunterschied beträgt 4 bar (58 psi). Das Ventil kann zwischen 2 und 130 °C (36 bis 266 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 6,3 m3/h, was einem Cv-Wert von 7,29 gpm entspricht. Der Stellantrieb erfordert eine Versorgungsspannung von 24 V AC/DC. Der Stellantrieb unterstützt die Kommunikationsprotokolle BACnet MSTP/Modbus RTU/MP-Bus und liefert eine präzise Positionsfeedback im Bereich von 0-10 V oder 2-10 V, was eine genaue und reaktionsschnelle Regelung in verschiedenen Anwendungen gewährleistet. Der Stellantrieb öffnet/schließt das Ventil in 90 Sekunden. Der Stellantrieb hat eine IP54-Bewertung.
- Regulärer Preis
- €465,27
- Regulärer Preis
- €390,98
Beschreibung

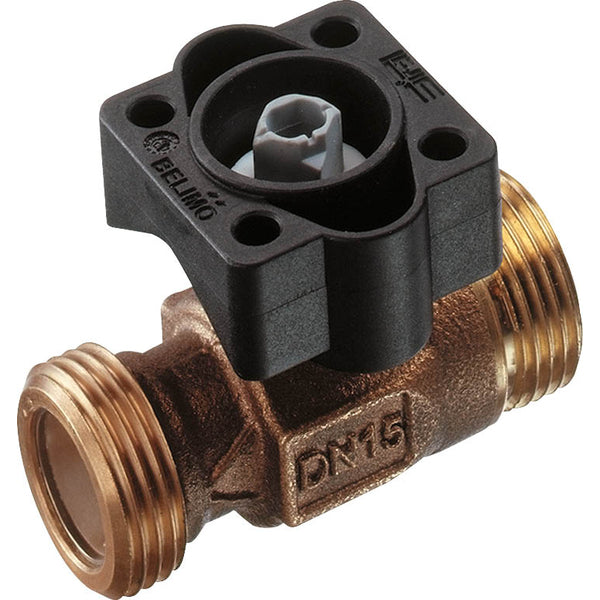

Es handelt sich um einen 2-Wege charakterisierten Belimo Kugelhahn mit einem Gehäuse aus Messing und einer EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 15 und die Anschlussgröße beträgt G 1 Zoll mit Außengewinde. Mit seiner integrierten Regelblende gewährleistet es eine gleichprozentige Durchflussregelung, die eine präzise und gleichmäßige Regelung des Flüssigkeitsflusses ermöglicht. Der maximale Druckunterschied beträgt 4 bar (58 psi). Das Ventil kann zwischen 2 und 130 °C (36 bis 266 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 6,3 m3/h, was einem Cv-Wert von 7,29 gpm entspricht. Der Stellantrieb erfordert eine Versorgungsspannung von 24 V AC/DC. Der Stellantrieb unterstützt die Kommunikationsprotokolle BACnet MSTP/Modbus RTU/MP-Bus und liefert eine präzise Positionsfeedback im Bereich von 0-10 V oder 2-10 V, was eine genaue und reaktionsschnelle Regelung in verschiedenen Anwendungen gewährleistet. Der Stellantrieb öffnet/schließt das Ventil in 90 Sekunden. Der Stellantrieb hat eine IP54-Bewertung.

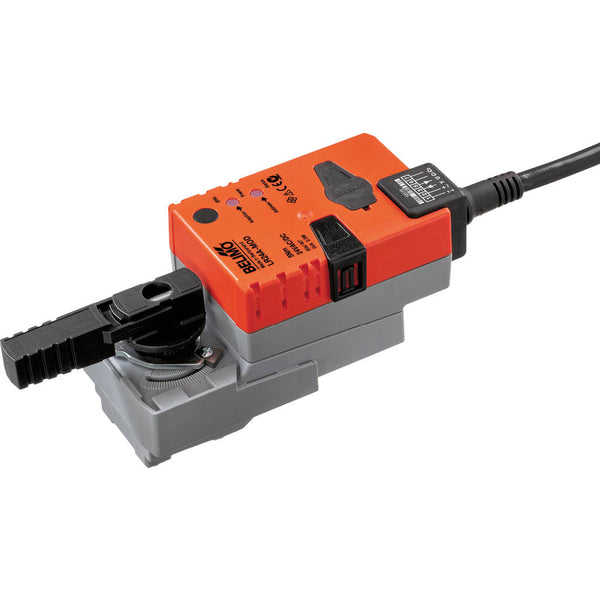

Der Stellantrieb ist mit Überlastschutz ausgestattet, benötigt keine Endschalter und stoppt automatisch, wenn der Endanschlag erreicht ist. Eine manuelle Übersteuerung ist mit einem Druckknopf möglich, der das Zahnradgetriebe entkoppelt, solange der Knopf gedrückt bleibt oder verriegelt ist. Der Stellantrieb kann mit einer einzigen Schraube direkt auf dem Kugelhahn montiert werden. Die Montageorientierung relativ zum Kugelhahn kann in 90°-Schritten gewählt werden. Der Stellantrieb wird mit einer integrierten Schnittstelle für BACnet MSTP, Modbus RTU und MP-Bus geliefert. Er empfängt das digitale Steuersignal vom Steuersystem und liefert den aktuellen Status. Der Drehwinkel kann mit mechanischen Endanschlägen eingestellt werden.
Vorteile:
- Die integrierte Regelblende gewährleistet einen gleichprozentigen Durchfluss, ideal für Heizkreise
- Dieser modulierende Stellantrieb kann die Kugel überall zwischen 0 und 90 Grad positionieren mit einem Steuersignal von 0-10 V/2-10 V
