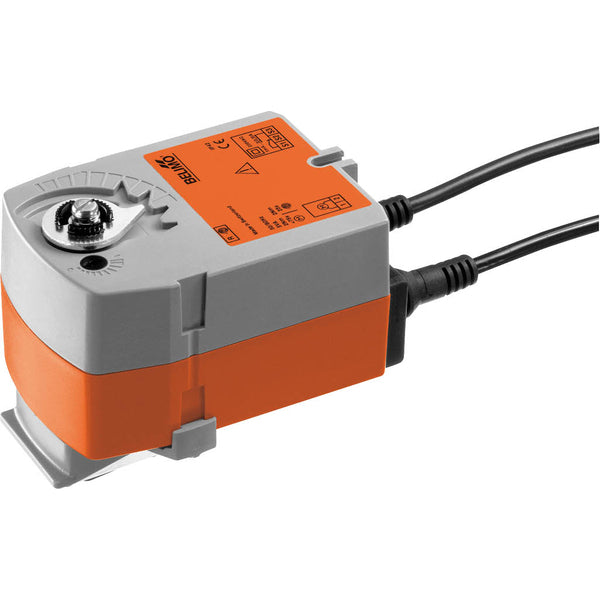

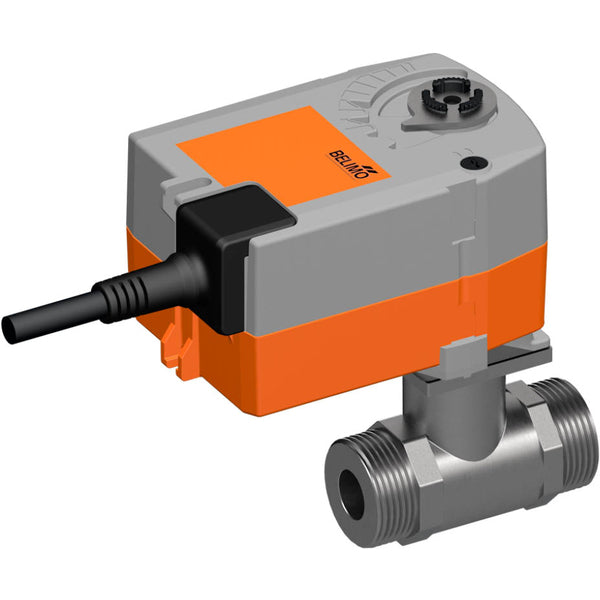

Belimo Kugelhahn G1 Kvs8.6 100-240VAC Fail-Safe NO 75s 2-Punkt 2.500Nm IP42 SPDT R415/TRF230-S-O

Es handelt sich um einen 2-Wege-Kugelhahn von Belimo mit einem Messinggehäuse und EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 15 und die Anschlussgröße ist G 1 Zoll mit Außengewinde. Die maximale Druckdifferenz beträgt 4 bar. Das Ventil kann zwischen -10 und 100 °C (14 bis 212 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 8,6 m3/h, was einem Cv-Wert von 9,95 gpm entspricht. Der Antrieb benötigt eine Versorgungsspannung von 100-240 V AC. Der Antrieb verfügt über eine Zwei-Punkt-Steuerung (Öffnen-Schließen). Der Stellantrieb öffnet/schließt das Ventil in 75 Sekunden. Der Antrieb hat die Schutzart IP42. Der Antrieb ist mit einer Fail-Safe-Funktion (NO) ausgestattet, die einen sicheren Betrieb bei Stromausfall gewährleistet.

Eine manuelle Überbrückung ist über einen Hebel möglich, der das Getriebe ausschaltet, solange der selbstrückstellende Hebel gedrückt wird. Der Antrieb ist mit einem Überlastungsschutz ausgestattet, benötigt keine Endschalter und stoppt automatisch, wenn der Endanschlag erreicht ist. Der Antrieb kann mit einer einzigen Schraube direkt auf den Kugelhahn montiert werden. Die Einbaulage in Bezug auf den Kugelhahn kann in 90°-Schritten gewählt werden. Der Stellantrieb fährt gleichzeitig das Ventil in die Betriebsstellung und spannt die Rückstellfeder. Wird die Stromquelle unterbrochen, kehrt das Ventil durch die Federkraft in die Sicherheitsstellung zurück.

Profis

• Der Antrieb ist mit einer Fail-Safe-Funktion ausgestattet
