Belimo Charakterisierte Ventil G1-1/4 Kvs6.3 24VAC/DC 90s BACnet/Modbus/MP-Bus 0-10/2-10V 20Nm IP54 R418/SR24A-MOD

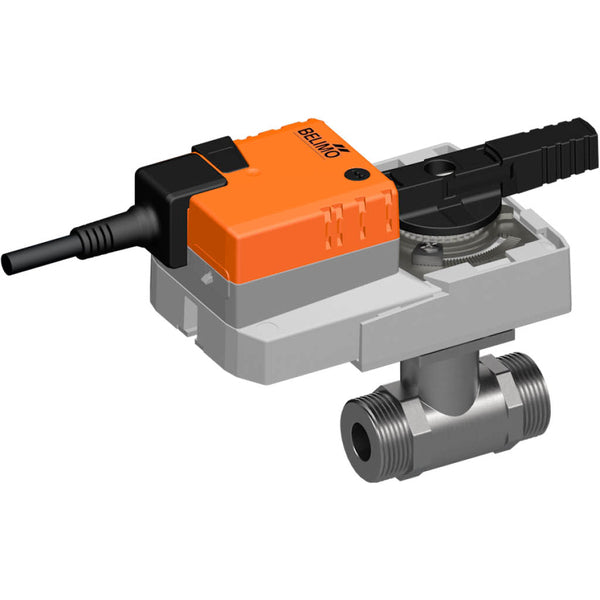

Dies ist ein 2-Wege charakterisiertes Belimo Kugelventil mit einem vernickelten Messinggehäuse und EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 20 und die Anschlussgröße ist G 1 1/4 Zoll mit männlichen Gewinden. Mit seiner integrierten charakterisierenden Scheibe sorgt es für eine gleichmäßige prozentuale Durchflussregelung, die eine präzise und konsistente Regulierung des Flüssigkeitsflusses ermöglicht. Der maximale Druckunterschied beträgt 2 bar (29 psi). Das Ventil kann zwischen 6 und 100 °C (43 bis 212 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 6,3 m3/h, was einem Cv-Wert von 7,29 gpm entspricht. Der Aktuator benötigt eine Versorgungsspannung von 24 V AC/DC. Der Aktuator unterstützt die Kommunikationsprotokolle BACnet MSTP/Modbus RTU/MP-Bus und benötigt das Produkt ZTH EU zur Einstellung der Protokolladresse und zur Verbindung des Aktuators mit dem System. Darüber hinaus ermöglicht ZTH EU die Einstellung eines analogen 0-10V oder 2-10V Steuersignals. Der Aktuator öffnet/schließt das Ventil in 90 Sekunden. Der Aktuator hat eine IP54-Klassifizierung.
- Regulärer Preis
- €455,75
- Regulärer Preis
- €382,98
Beschreibung
Dies ist ein 2-Wege charakterisiertes Belimo Kugelventil mit einem vernickelten Messinggehäuse und EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 20 und die Anschlussgröße ist G 1 1/4 Zoll mit männlichen Gewinden. Mit seiner integrierten charakterisierenden Scheibe sorgt es für eine gleichmäßige prozentuale Durchflussregelung, die eine präzise und konsistente Regulierung des Flüssigkeitsflusses ermöglicht. Der maximale Druckunterschied beträgt 2 bar (29 psi). Das Ventil kann zwischen 6 und 100 °C (43 bis 212 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 6,3 m3/h, was einem Cv-Wert von 7,29 gpm entspricht. Der Aktuator benötigt eine Versorgungsspannung von 24 V AC/DC. Der Aktuator unterstützt die Kommunikationsprotokolle BACnet MSTP/Modbus RTU/MP-Bus und bietet präzises Positionsfeedback im Bereich von 0-10 V oder 2-10 V, was eine genaue und reaktionsschnelle Steuerung in verschiedenen Anwendungen gewährleistet. Der Aktuator öffnet/schließt das Ventil in 90 Sekunden. Der Aktuator hat eine IP54-Klassifizierung.

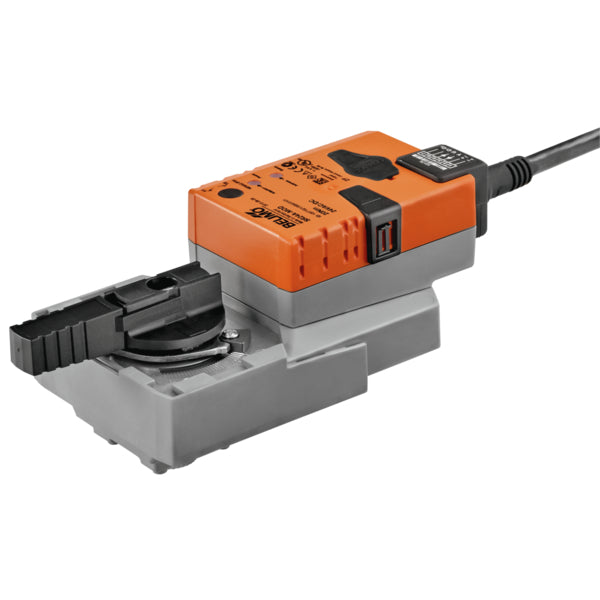

Der Aktuator, ausgestattet mit Überlastschutz, benötigt keine Endschalter und stoppt automatisch, wenn der Endanschlag erreicht ist. Eine manuelle Übersteuerung ist über einen Druckknopf möglich, der das Getriebe trennt, solange der Knopf gedrückt wird oder verriegelt bleibt. Der Aktuator kann direkt mit einer Schraube am Kugelventil montiert werden. Die Montageorientierung relativ zum Kugelventil kann in 90°-Schritten gewählt werden. Der Aktuator wird mit einer integrierten Schnittstelle für BACnet MSTP, Modbus RTU und MP-Bus geliefert. Er erhält das digitale Steuersignal vom Steuerungssystem und bietet den aktuellen Status. Der Drehwinkel kann mit mechanischen Endanschlägen eingestellt werden.
Vorteile:
- Die integrierte charakterisierende Scheibe sorgt für einen gleichmäßigen Prozentsatzfluss, ideal für Heizkreise
- Dieser modulierte Aktuator kann das Ventil überall zwischen 0-90 Grad mit einem Steuersignal von 0-10 V/2-10 V positionieren
