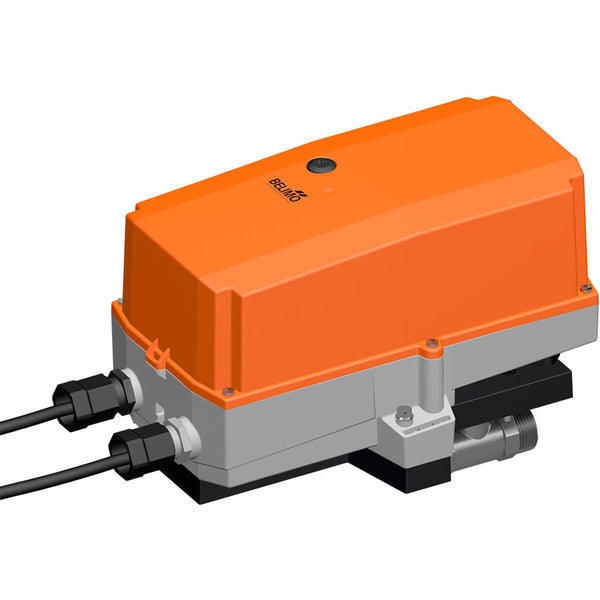

Belimo Charakterisierte Ventil G3/4 Kvs0.4 24VAC/DC 90s 2-10V 20Nm IP67 R406K/SR24P-SR
Hinweis: Dieses Produkt wird in Zukunft abgekündigt
Dies ist ein 2-Wege-Kugelhahn mit Charakteristik von Belimo mit einem Gehäuse aus vernickeltem Messing und EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 10 und die Anschlussgröße ist G 3/4 Zoll mit Außengewinde. Mit seiner integrierten Kennzeichnungsscheibe gewährleistet er eine gleichprozentige Durchflussregelung und ermöglicht so eine präzise und konsistente Regulierung des Flüssigkeitsdurchflusses. Die maximale Druckdifferenz beträgt 2 bar. Das Ventil kann zwischen 6 und 100 °C (43 bis 212 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 0,4 m3/h, was einem Cv-Wert von 0,46 gpm entspricht. Der Antrieb benötigt eine Versorgungsspannung von 24 V AC/DC. Der Stellantrieb ist mit einer 2-10-V-Steuerung konfiguriert und bietet eine Positionsrückmeldung, die eine präzise Steuerung des Betriebs und eine genaue Überwachung der Position innerhalb des vorgesehenen Spannungsbereichs gewährleistet. Der Stellantrieb öffnet/schließt das Ventil in 90 Sekunden. Der Antrieb hat die Schutzart IP67.
Hinweis: Dieses Produkt wird in Zukunft abgekündigt
Beschreibung
Dies ist ein 2-Wege-Kugelhahn mit Charakteristik von Belimo mit einem Gehäuse aus vernickeltem Messing und EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 10 und die Anschlussgröße ist G 3/4 Zoll mit Außengewinde. Mit seiner integrierten Kennzeichnungsscheibe gewährleistet er eine gleichprozentige Durchflussregelung und ermöglicht so eine präzise und konsistente Regulierung des Flüssigkeitsdurchflusses. Die maximale Druckdifferenz beträgt 2 bar. Das Ventil kann zwischen 6 und 100 °C (43 bis 212 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 0,4 m3/h, was einem Cv-Wert von 0,46 gpm entspricht. Der Antrieb benötigt eine Versorgungsspannung von 24 V AC/DC. Der Stellantrieb ist mit einer 2-10-V-Steuerung konfiguriert und bietet eine Positionsrückmeldung, die eine präzise Steuerung des Betriebs und eine genaue Überwachung der Position innerhalb des vorgesehenen Spannungsbereichs gewährleistet. Der Stellantrieb öffnet/schließt das Ventil in 90 Sekunden. Der Antrieb hat die Schutzart IP67.

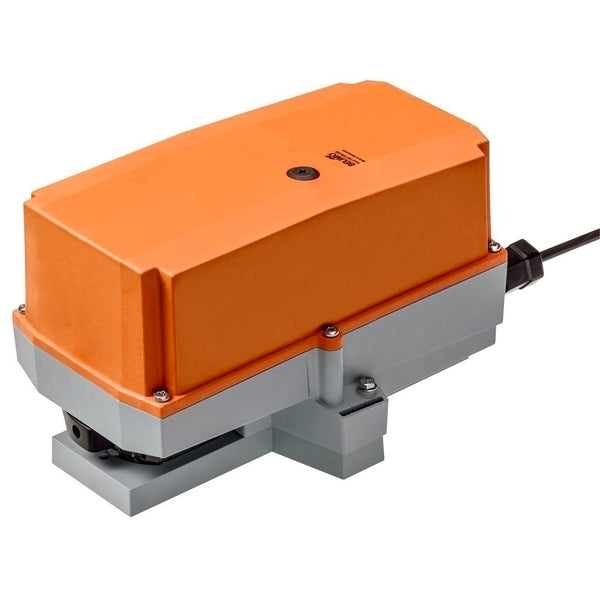

Der Antrieb ist mit einem Überlastungsschutz ausgestattet, benötigt keine Endschalter und stoppt automatisch, wenn der Endanschlag erreicht ist. Eine manuelle Überbrückung ist über einen Druckknopf möglich, der das Getriebe so lange ausschaltet, wie der Knopf gedrückt wird oder gesperrt bleibt. Der Antrieb kann mit einer einzigen Schraube direkt auf den Kugelhahn montiert werden. Die Einbaulage in Bezug auf den Kugelhahn kann in 90°-Schritten gewählt werden. Der Antrieb kann mit einem Standard-Steuersignal von 0-10 V angesteuert werden und fährt die vom Steuersignal vorgegebene Position an. Die Spannungsmessung dient sowohl zur visuellen Anzeige der Armaturenstellung im Bereich von 0,5 % bis 100 % als auch als Steuersignal für andere Antriebe. Der Drehwinkel kann mit mechanischen Endanschlägen eingestellt werden. Der Antrieb eignet sich besonders für anspruchsvolle Umgebungen wie Holztrocknung, Tierzucht, Lebensmittelverarbeitung, Landwirtschaft, Hallenbäder, Dachlüftungsanlagen und allgemeine Außenanwendungen. Der Aktuator hat verschiedene Tests bestanden, darunter den Schadgastest EN 60068-2-60, den Salznebel-Sprühtest EN 60068-2-52, den Ammoniak-Test DIN 50916-2, den Klimatest IEC60068-2-30, den Test mit Desinfektionsmitteln (Tiere) und den UV-Test (Sonneneinstrahlung auf Bodenhöhe) EN 60068-2-5, EN 60068-2-63. Für die manuelle Überbrückung muss der Gehäusedeckel entfernt werden.
Profis
- Die integrierte Kennzeichnungsscheibe garantiert eine gleichprozentige Durchflussregelung
- Dieser modulierende Stellantrieb kann das Ventil zwischen 0-90 Grad mit einem Steuersignal von 2-10 V positionieren.
