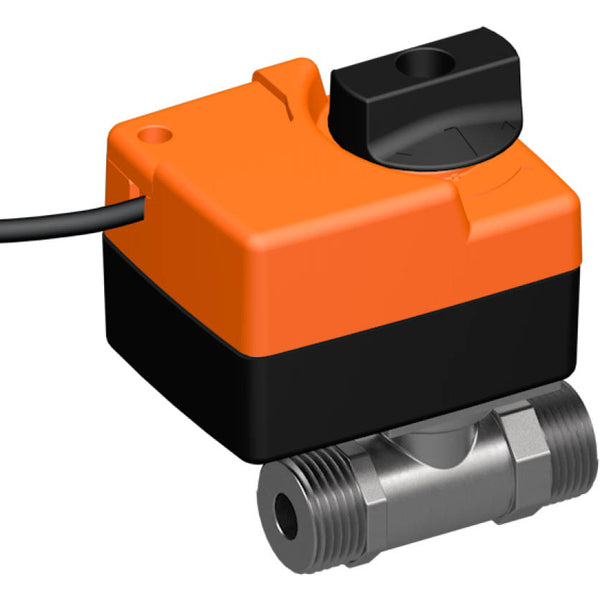

Belimo Regelventil G3/4 Kvs1 230VAC 105s 3-Punkt 2Nm IP40 R408K/TR230-3

Dies ist ein 2-Wege-Kugelhahn mit Charakteristik von Belimo mit einem Gehäuse aus vernickeltem Messing und EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 10 und die Anschlussgröße ist G 3/4 Zoll mit Außengewinde. Mit seiner integrierten Kennzeichnungsscheibe gewährleistet er eine gleichprozentige Durchflussregelung und ermöglicht so eine präzise und konsistente Regulierung des Flüssigkeitsdurchflusses. Die maximale Druckdifferenz beträgt 2 bar. Das Ventil kann zwischen 6 und 100 °C (43 bis 212 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 1 m3/h, was einem Cv-Wert von 1,16 gpm entspricht. Der Antrieb benötigt eine Versorgungsspannung von 230 V AC. Der Antrieb verfügt über eine Drei-Punkt-Steuerung (Öffnen-Schließen). Der Stellantrieb öffnet/schließt das Ventil in 105 Sekunden. Der Antrieb hat die Schutzart IP40.

Eine manuelle Überbrückung ist über einen Hebel möglich, der das Getriebe ausschaltet, solange der selbstrückstellende Hebel gedrückt wird. Der Antrieb schaltet bei Erreichen der Endanschläge automatisch ab, mit einer Impulsdauer von ≥0,5 s. Der Antrieb kann mit einer einzigen Schraube direkt auf den Kugelhahn montiert werden. Die Einbaulage in Bezug auf den Kugelhahn kann in 90°-Schritten gewählt werden.

Profis

• Die integrierte Kennzeichnungsscheibe garantiert eine gleichprozentige Durchflussregelung
