Belimo Charakterisierte Ventil G3/4 Kvs2.5 24VAC/DC 90s BACnet/Modbus/MP-Bus 5Nm IP54 R409DK/LR24A-MOD

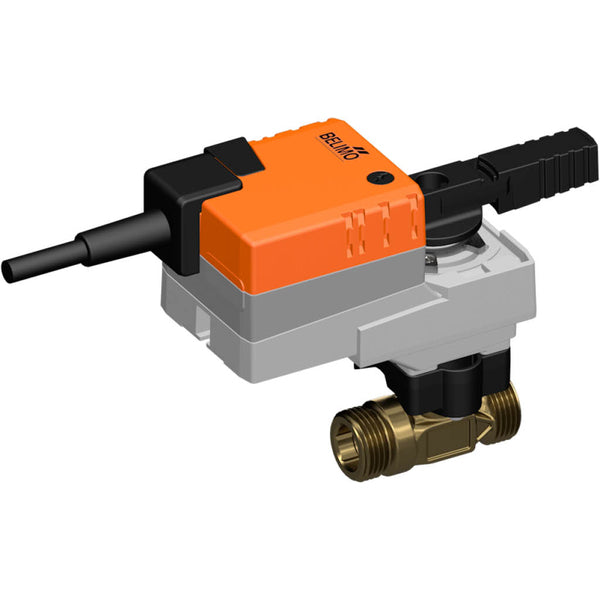

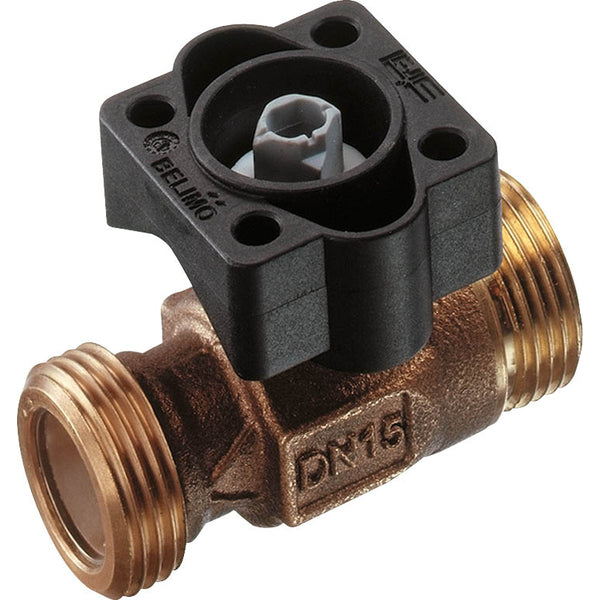

Dies ist ein Belimo 2-Wege gekennzeichneter Kugelhahn mit einem Messinggehäuse und einer EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 10 und die Anschlussgröße beträgt G 3/4 Zoll mit Außengewinde. Mit seiner integrierten Kennzeichnungsscheibe gewährleistet es eine gleichmäßige prozentuale Durchflussregelung, die eine präzise und gleichbleibende Regelung des Flüssigkeitsflusses ermöglicht. Der maximale Druckunterschied beträgt 4 bar (58 psi). Das Ventil kann zwischen 2 und 130 °C (36 bis 266 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 2.5 m3/h, was einem Cv-Wert von 2.89 gpm entspricht. Der Stellantrieb erfordert eine Versorgungsspannung von 24 V AC/DC. Der Stellantrieb unterstützt die BACnet MSTP/Modbus RTU/MP-Bus Kommunikationsprotokolle und erfordert das Produkt ZTH EU zur Einstellung der Protokolladresse und zur Verknüpfung des Stellantriebs mit dem System. Darüber hinaus ermöglicht ZTH EU die Einstellung eines analogen 0-10V oder 2-10V Steuersignals. Der Stellantrieb öffnet/schließt das Ventil in 90 Sekunden. Der Stellantrieb hat eine IP54-Bewertung.
- Regulärer Preis
- €445,04
- Regulärer Preis
- €373,98
Beschreibung
Dies ist ein Belimo 2-Wege gekennzeichneter Kugelhahn mit einem Messinggehäuse und einer EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 10 und die Anschlussgröße beträgt G 3/4 Zoll mit Außengewinde. Mit seiner integrierten Kennzeichnungsscheibe gewährleistet es eine gleichmäßige prozentuale Durchflussregelung, die eine präzise und gleichbleibende Regelung des Flüssigkeitsflusses ermöglicht. Der maximale Druckunterschied beträgt 4 bar (58 psi). Das Ventil kann zwischen 2 und 130 °C (36 bis 266 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 2.5 m3/h, was einem Cv-Wert von 2.89 gpm entspricht. Der Stellantrieb erfordert eine Versorgungsspannung von 24 V AC/DC. Der Stellantrieb unterstützt die BACnet MSTP/Modbus RTU/MP-Bus Kommunikationsprotokolle und erfordert das Produkt ZTH EU zur Einstellung der Protokolladresse und zur Verknüpfung des Stellantriebs mit dem System. Darüber hinaus ermöglicht ZTH EU die Einstellung eines analogen 0-10V oder 2-10V Steuersignals. Der Stellantrieb öffnet/schließt das Ventil in 90 Sekunden. Der Stellantrieb hat eine IP54-Bewertung.

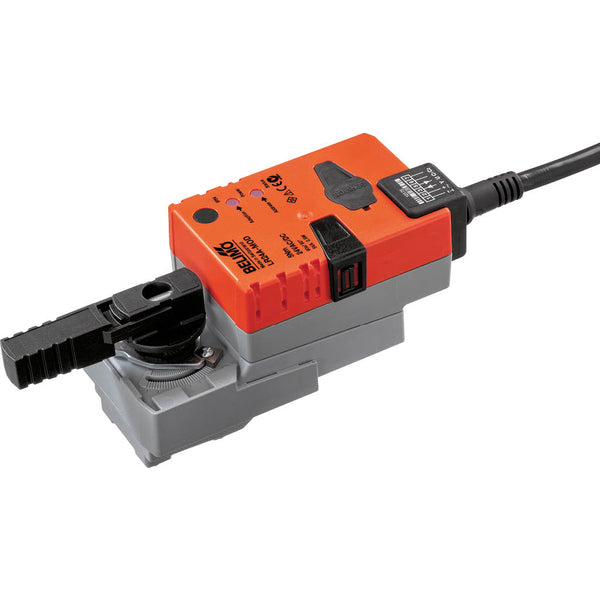

Der Stellantrieb ist mit Überlastschutz ausgestattet und benötigt keine Endschalter. Er stoppt automatisch, wenn der Endanschlag erreicht ist. Eine manuelle Übersteuerung ist mit einem Druckknopf möglich, der das Zahnradgetriebe entkoppelt, solange der Knopf gedrückt bleibt oder verriegelt ist. Der Stellantrieb kann mit einer einzigen Schraube direkt auf dem Kugelhahn montiert werden. Die Montageorientierung relativ zum Kugelhahn kann in 90°-Schritten gewählt werden. Der Stellantrieb wird mit einer integrierten Schnittstelle für BACnet MSTP, Modbus RTU und MP-Bus geliefert. Er empfängt das digitale Steuersignal vom Steuerungssystem und liefert den aktuellen Status. Der Drehwinkel kann mit mechanischen Endanschlägen eingestellt werden.
Vorteile:
- Die integrierte Kennzeichnungsscheibe gewährleistet einen gleichmäßigen prozentualen Durchfluss, ideal für Heizkreise
- Modulierender Stellantrieb mit Feldbus oder einem 0-10 V/2-10 V Signal
- Manuelle Übersteuerung
- Der Stellantrieb ist gegen Überlast geschützt
- Visueller Positionsindikator
Nachteile:
- Produkt ZTH EU erforderlich (nicht im Lieferumfang enthalten), um die Protokolladresse einzustellen und den Stellantrieb mit dem System zu verbinden
- Die Öffnungs-/Schließzeit von 90 s ist für einige Anwendungen langsam
