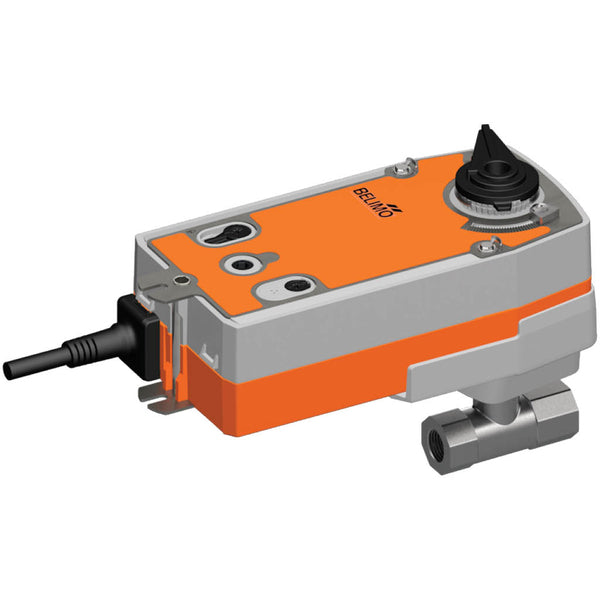

Belimo Regelventil Rp1/2 Kvs0.4 100-240VAC Fail-Safe 90s 3-Punkt 10Nm IP54 R2015-P4-S1/NRF230A-3

Dies ist ein 2-Wege-Kugelhahn mit Charakteristik von Belimo mit einem Gehäuse aus vernickeltem Messing und EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 15 und die Anschlussgröße ist Rp 1/2 Zoll mit Innengewinde. Mit seiner integrierten Kennzeichnungsscheibe gewährleistet er eine gleichprozentige Durchflussregelung und ermöglicht so eine präzise und konsistente Regulierung des Flüssigkeitsdurchflusses. Die maximale Druckdifferenz beträgt 3.5 bar. Das Ventil kann zwischen -10 und 120 °C (14 bis 248 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 0,4 m3/h, was einem Cv-Wert von 0,46 gpm entspricht. Der Antrieb benötigt eine Versorgungsspannung von 100-240 V AC. Der Antrieb verfügt über eine Drei-Punkt-Steuerung (Öffnen-Schließen). Der Stellantrieb öffnet/schließt das Ventil in 90 Sekunden. Der Antrieb hat die Schutzart IP54. Der Stellantrieb ist mit einer Fail-Safe-Funktion (NC) ausgestattet, die einen sicheren Betrieb bei einem Stromausfall gewährleistet.

Der Antrieb ist mit einem Überlastungsschutz ausgestattet, benötigt keine Endschalter und stoppt automatisch, wenn der Endanschlag erreicht ist. Das Ventil kann mit einer Handkurbel manuell betätigt und in jeder Position gesichert werden. Die Entriegelung kann manuell oder automatisch durch Anlegen der Betriebsspannung erfolgen. Der Antrieb kann mit einer einzigen Schraube direkt auf den Kugelhahn montiert werden. Die Einbaulage in Bezug auf den Kugelhahn kann in 90°-Schritten gewählt werden. Der Stellantrieb fährt gleichzeitig das Ventil in die Betriebsstellung und spannt die Rückstellfeder. Wird die Stromquelle unterbrochen, kehrt das Ventil durch die Federkraft in die Sicherheitsstellung zurück. Der Drehwinkel kann mit mechanischen Endanschlägen eingestellt werden.

Profis

• Die integrierte Kennzeichnungsscheibe garantiert eine gleichprozentige Durchflussregelung
• Der Antrieb ist mit einer Fail-Safe-Funktion ausgestattet
