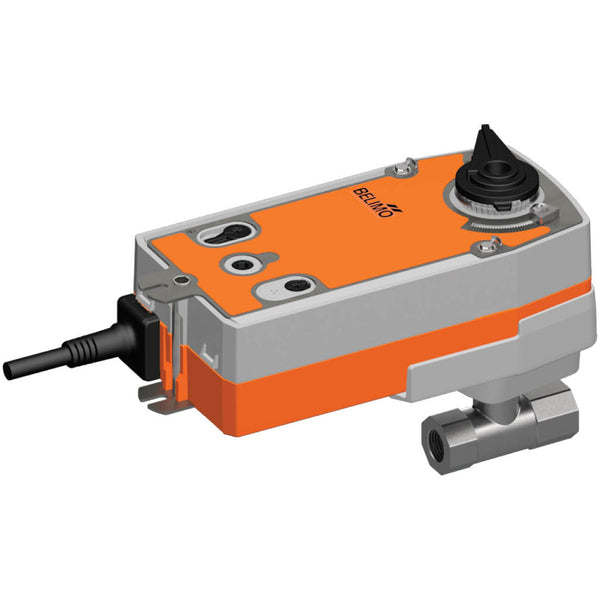

Belimo Charakterisierte Ventil Rp1/2 Kvs4 24VAC/DC Ausfallsicher NO 90s BACnet/Modbus/MP-Bus 20Nm IP54 R2015-4-S1/SRF24A-MOD-O

Dies ist ein Belimo 2-Wege gekennzeichneter Kugelhahn mit einem vernickelten Messinggehäuse und einer EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 15 und die Anschlussgröße beträgt Rp 1/2 Zoll mit Innengewinde. Mit seiner integrierten Kennzeichnungsscheibe gewährleistet es eine gleichmäßige prozentuale Durchflussregelung, die eine präzise und gleichbleibende Regelung des Flüssigkeitsflusses ermöglicht. Der maximale Druckunterschied beträgt 3,5 bar (50,8 psi). Das Ventil kann zwischen -10 und 120 °C (14 bis 248 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 4 m3/h, was einem Cv-Wert von 4,63 gpm entspricht. Der Stellantrieb erfordert eine Versorgungsspannung von 24 V AC/DC. Der Stellantrieb unterstützt die BACnet MSTP/Modbus RTU/MP-Bus Kommunikationsprotokolle und erfordert das Produkt ZTH EU zur Einstellung der Protokolladresse und zur Verknüpfung des Stellantriebs mit dem System. Darüber hinaus ermöglicht ZTH EU die Einstellung eines analogen 0-10V oder 2-10V Steuersignals. Der Stellantrieb öffnet/schließt das Ventil in 90 Sekunden. Der Stellantrieb hat eine IP54-Bewertung. Der Stellantrieb ist mit einer ausfallsicheren (NEIN) Funktion ausgestattet, die einen sicheren Betrieb im Falle eines Stromausfalls gewährleistet.

Der Stellantrieb, ausgestattet mit Überlastschutz, benötigt keine Endschalter und stoppt automatisch, wenn der Endanschlag erreicht ist. Das Ventil kann manuell bedient und in jeder Position mit einer Handkurbel gesichert werden. Die Entriegelung kann manuell oder automatisch durch Anlegen der Betriebsspannung erfolgen. Der Stellantrieb kann mit einer einzigen Schraube direkt auf dem Kugelhahn montiert werden. Die Montageorientierung relativ zum Kugelhahn kann in 90°-Schritten gewählt werden. Der Stellantrieb bewegt das Ventil in die Betriebsposition und spannt gleichzeitig die Rückstellfeder. Das Ventil kehrt durch die Federkraft in die ausfallsichere Position zurück, wenn die Versorgungsspannung unterbrochen wird. Der Stellantrieb verfügt über eine integrierte Schnittstelle für BACnet MSTP, Modbus RTU und MP-Bus. Er empfängt das digitale Steuersignal vom Steuerungssystem und liefert den aktuellen Status. Der Drehwinkel kann mit mechanischen Endschaltern eingestellt werden.

Vorteile:

• Die integrierte Kennzeichnungsscheibe gewährleistet einen gleichmäßigen prozentualen Durchfluss, ideal für Heizkreise
• Modulierender Stellantrieb mit Feldbus oder einem 0-10 V/2-10 V Signal
• Der Stellantrieb ist mit einer ausfallsicheren Funktion ausgestattet
