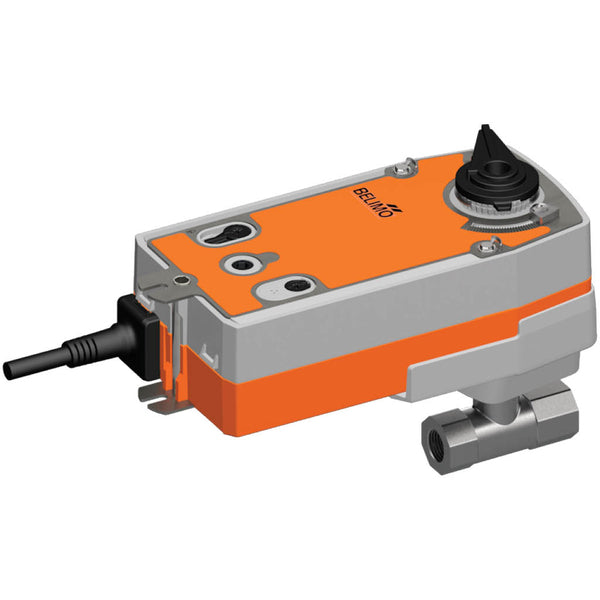

Belimo Kugelhahn Rp1 Kvs26 24VAC/DC Fail-Safe 75s 2-Punkt 10Nm IP54 R2025-S2/NRF24A

Es handelt sich um einen 2-Wege-Kugelhahn von Belimo mit einem Messinggehäuse und EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 25 und die Anschlussgröße ist Rp 1 Zoll mit Innengewinde. Die maximale Druckdifferenz beträgt 10 bar. Das Ventil kann zwischen -10 und 120 °C (14 bis 248 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 26 m3/h, was einem Cv-Wert von 30,08 gpm entspricht. Der Antrieb benötigt eine Versorgungsspannung von 24 V AC/DC. Der Antrieb verfügt über eine Zwei-Punkt-Steuerung (Öffnen-Schließen). Der Stellantrieb öffnet/schließt das Ventil in 75 Sekunden. Der Antrieb hat die Schutzart IP54. Der Stellantrieb ist mit einer Fail-Safe-Funktion (NC) ausgestattet, die einen sicheren Betrieb bei einem Stromausfall gewährleistet.

Der Antrieb ist mit einem Überlastungsschutz ausgestattet, benötigt keine Endschalter und stoppt automatisch, wenn der Endanschlag erreicht ist. Das Ventil kann mit einer Handkurbel manuell betätigt und in jeder Position gesichert werden. Die Entriegelung kann manuell oder automatisch durch Anlegen der Betriebsspannung erfolgen. Der Antrieb kann mit einer einzigen Schraube direkt auf den Kugelhahn montiert werden. Die Einbaulage in Bezug auf den Kugelhahn kann in 90°-Schritten gewählt werden. Der Stellantrieb fährt gleichzeitig das Ventil in die Betriebsstellung und spannt die Rückstellfeder. Wird die Stromquelle unterbrochen, kehrt das Ventil durch die Federkraft in die Sicherheitsstellung zurück. Der Drehwinkel kann mit mechanischen Endanschlägen eingestellt werden.

Profis

• Der Antrieb ist mit einer Fail-Safe-Funktion ausgestattet
