Belimo Kugelhahn Rp3/4 Kvs32 24VAC/DC 90s BACnet/Modbus/MP-Bus 0-10/2-10V 10Nm IP54 R2020-S2/NR24A-MOD

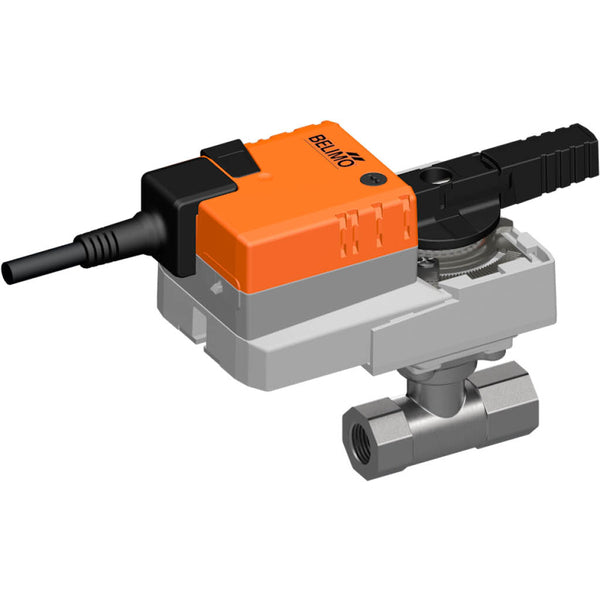

Dies ist ein 2-Wege Belimo Kugelhahn mit einem Gehäuse aus Messing und EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 20 und die Anschlussgröße ist Rp 3/4 Zoll mit weiblichem Gewinde. Der maximale Druckunterschied beträgt 10 bar (145 psi). Das Ventil kann zwischen -10 und 120 °C (14 bis 248 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 32 m3/h, was einem Cv-Wert von 37,02 gpm entspricht. Der Aktuator benötigt eine Versorgungsspannung von 24 V AC/DC. Der Aktuator unterstützt die Kommunikationsprotokolle BACnet MSTP/Modbus RTU/MP-Bus und bietet präzises Positionsfeedback im Bereich von 0-10 V oder 2-10 V, was eine genaue und reaktionsschnelle Steuerung in verschiedenen Anwendungen gewährleistet. Der Aktuator öffnet/schließt das Ventil in 90 Sekunden. Der Aktuator hat eine IP54-Klassifizierung.

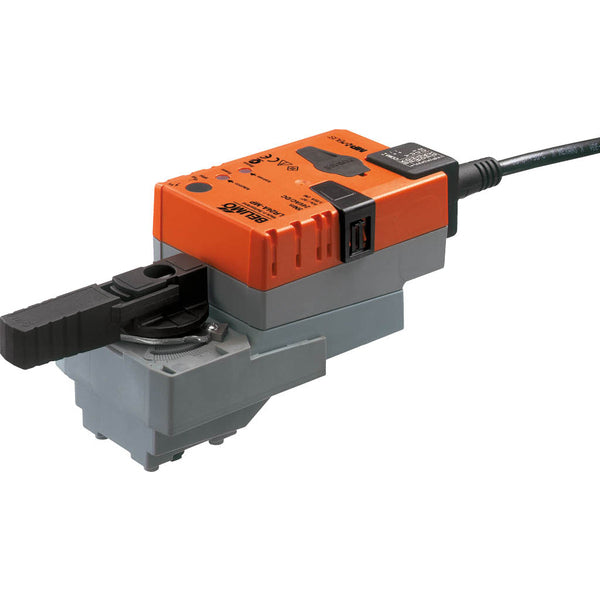

Der Aktuator, ausgestattet mit Überlastschutz, benötigt keine Endschalter und stoppt automatisch, wenn der Endanschlag erreicht ist. Eine manuelle Übersteuerung ist über einen Druckknopf möglich, der das Getriebe trennt, solange der Knopf gedrückt wird oder verriegelt bleibt. Der Aktuator kann direkt mit einer einzigen Schraube am Kugelhahn montiert werden. Die Montageorientierung relativ zum Kugelhahn kann in 90°-Schritten gewählt werden. Der Aktuator wird mit einer integrierten Schnittstelle für BACnet MSTP, Modbus RTU und MP-Bus geliefert. Er erhält das digitale Steuersignal vom Steuerungssystem und bietet den aktuellen Status. Der Drehwinkel kann mit mechanischen Endanschlägen eingestellt werden.

Vorteile:

• Dieser modulierte Aktuator kann das Ventil überall zwischen 0-90 Grad mit einem Steuersignal von 0-10 V/2-10 V positionieren
