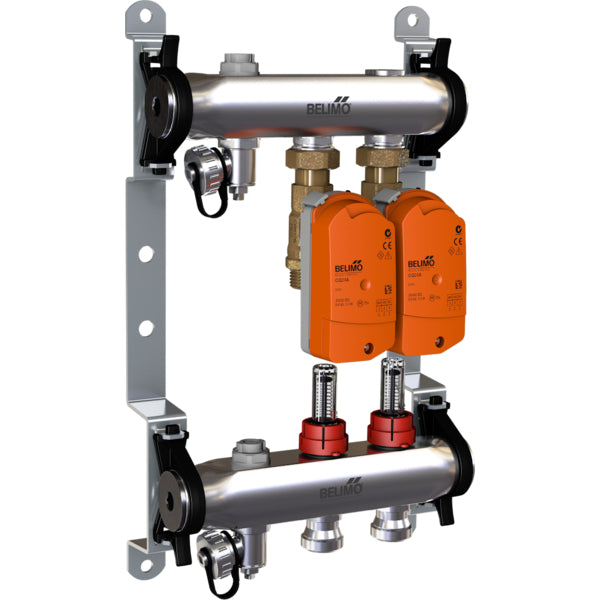

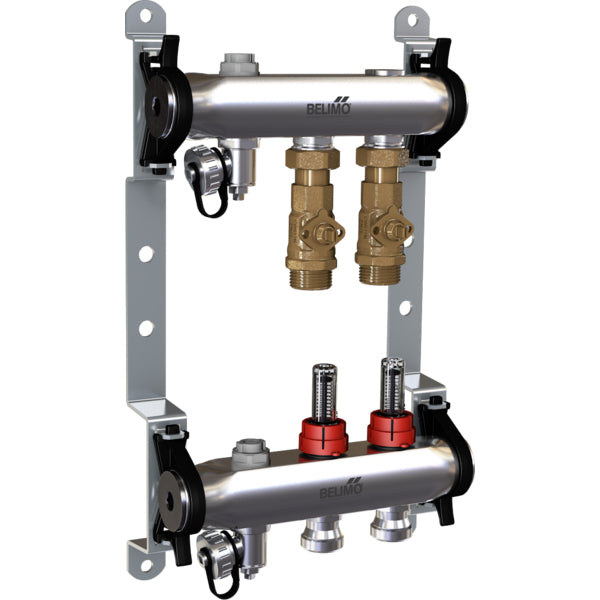

Belimo Verteiler 2 X Zonenventile 24VAC/DC 75S 0-10V 1Nm IP40 EM-ECQ-02F/CQ24A-SZ

Es handelt sich um ein elektrisch betätigtes Verteiler-Zonenventil mit Messinggehäuse. Dieses Ventil hält Drücken von bis zu 6 bar (87 psi) stand. Das Ventil kann zwischen 2 und 70 °C (36 und 158 °F) betrieben werden. Der Stellantrieb erfordert eine Versorgungsspannung von 24 V AC/DC. Der Stellantrieb verwendet einen Steuerungstyp von 0-10 V und bietet eine Positionsfeedback, das eine präzise Steuerung seiner Bewegungen und eine genaue Überwachung seiner Position innerhalb des angegebenen Spannungsbereichs ermöglicht. Der Stellantrieb öffnet/schließt das Ventil in 75 Sekunden. Es gibt 2 Ventile in einem Verteilerblock. Der Stellantrieb hat eine IP40-Bewertung.

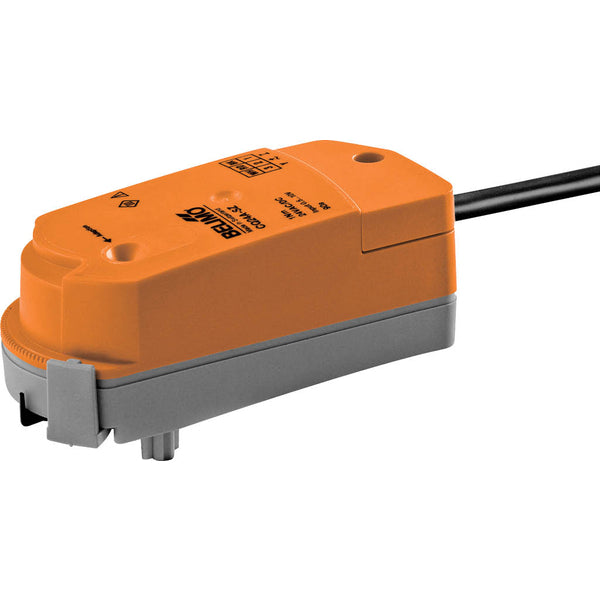

Der Stellantrieb ist mit Überlastschutz ausgestattet, der Stellantrieb benötigt keine Endschalter und stoppt automatisch, wenn der Endanschlag erreicht ist. Entfernen Sie den Stellantrieb, indem Sie darauf klicken, und verwenden Sie dann den Stellantrieb, um die Ventilspindel zu drehen. Der Stellantrieb kann ohne Werkzeug von Hand auf das Ventil montiert werden. Stellen Sie nur sicher, dass nur vertikale Bewegungen erfolgen (Vorsicht!). Die Stifte sollten mit den Flanschlöchern ausgerichtet sein. Die Montageausrichtung kann in 180°-Schritten in Bezug auf das Ventil konfiguriert werden. Der Drehwinkel des Stellantriebs kann in Schritten von 2,5° mit einem Clip eingestellt werden. Diese Funktion wird zum Einstellen des maximalen Durchflusses des Ventils verwendet. Der Stellantrieb kann mit einem Standard-Steuersignal von 0-10 V gesteuert werden und bewegt sich in die Position, die vom Steuersignal vorgegeben wird. Die Spannungsmessung wird sowohl zur visuellen Anzeige der Ventilposition im Bereich von 0,5% bis 100% als auch als Steuersignal für andere Stellantriebe verwendet.

Vorteile:

• Dieser modulierende Stellantrieb kann das Ventil mit einem Steuersignal von 0-10 V überall zwischen 0-90 Grad positionieren

Serie:

Die Belimo EM-ECQ-F-Serie bietet ein effizientes Energieverteilerblock, das für geschlossene Kalt- und Warmwassersysteme entwickelt wurde. Der Stellantrieb mit Schnappmontage ermöglicht eine einfache Installation, während die variable Durchflusseinstellung eine präzise Steuerung ermöglicht. Der Betriebsdruck von 6 bar gewährleistet eine zuverlässige Leistung. Entdecken Sie die Vielseitigkeit und Zuverlässigkeit der Belimo Zonenventile, da sie die Zonenverwaltung optimieren und die Systemeffizienz verbessern.
