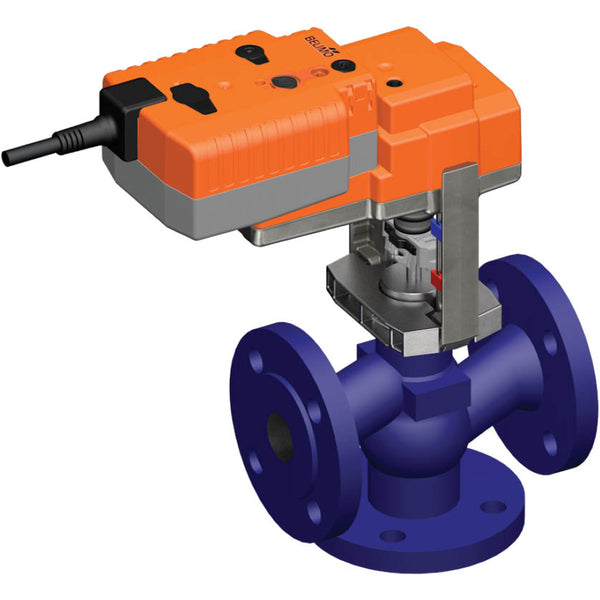

Belimo 3-Wege Geradsitzventil DN50 Flansch 15mm Hub Kvs40 24VAC/DC Ausfallsicher 150s BACnet/Modbus/MP-Bus 1000N IP54 H750N/NVK24A-MOD

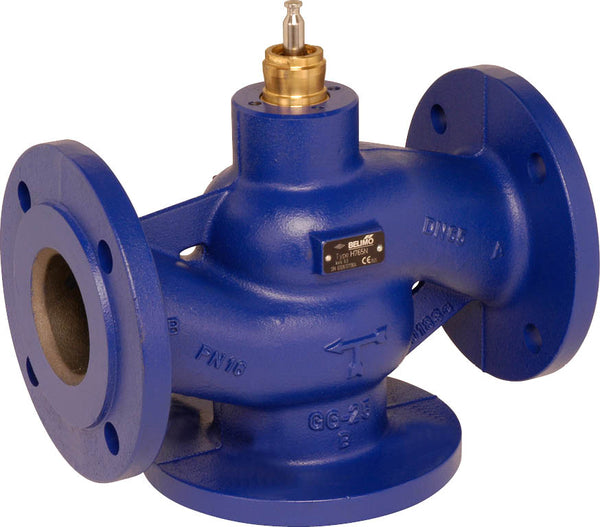

Dies ist ein Belimo 3-Wege-Geradsitzventil mit einem beschichteten Gehäuse aus Gusseisen und einer EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 50 und die Flanschgröße DN 50. Der Ventilkonus weist eine equiperzentuale Kennlinie gemäß VDI/VDE 2173 auf, die innerhalb seines Öffnungsbereichs optimiert ist. Der maximale Druckunterschied beträgt 3 bar (43.5 psi). Das Ventil kann zwischen 5 und 120 °C (41 bis 248 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 40 m3/h, was einem Cv-Wert von 46.28 gpm entspricht. Die Hublänge des Ventils beträgt 15 mm. Der Stellantrieb erfordert eine Versorgungsspannung von 24 V AC/DC. Der Stellantrieb unterstützt die Kommunikationsprotokolle BACnet MSTP/Modbus RTU/MP-Bus und erfordert das Produkt ZTH EU zur Einstellung der Protokolladresse und zur Verknüpfung des Stellantriebs mit dem System. Darüber hinaus ermöglicht ZTH EU die Einstellung eines analogen 0-10V oder 2-10V Steuersignals. Der Stellantrieb öffnet/schließt das Ventil in 150 Sekunden. Der Stellantrieb hat eine IP54-Bewertung. Der Stellantrieb ist mit einer Ausfallsicherung (NC/NO) ausgestattet, die einen sicheren Betrieb im Falle eines Stromausfalls gewährleistet.

Der Stellantrieb, ausgestattet mit Überlastschutz, benötigt keine Endschalter und stoppt automatisch, wenn der Endanschlag erreicht ist. Eine manuelle Übersteuerung ist mit einem Druckknopf möglich, der das Zahnradgetriebe entkoppelt, solange der Knopf gedrückt oder verriegelt ist. Der Hub kann mit einem 4-mm-Inbusschlüssel eingestellt werden, der oben am Stellantrieb eingesteckt wird und sich beim Drehen im Uhrzeigersinn ausfährt. Der Stellantrieb kann mit formpassenden Hohlspannbacken direkt auf dem Geradsitzventil montiert und um 360° am Ventilhals gedreht werden. Der Stellantrieb bewegt das Ventil gleichzeitig in die gewünschte Betriebsposition, während die integrierten Kondensatoren aufgeladen werden. Bei Unterbrechung der Stromversorgung verschiebt sich das Ventil unter Verwendung der gespeicherten elektrischen Energie in die gewählte Ausfallsicherungsposition. Der Stellantrieb verfügt über eine integrierte Schnittstelle für BACnet MSTP, Modbus RTU und MP-Bus. Er empfängt das digitale Steuersignal vom Steuerungssystem und liefert den aktuellen Status. Die werkseitige Standardeinstellung zieht die Stellantriebswelle ein. Die Kondensator-Stellantriebe benötigen eine Vorladezeit, um die Kondensatoren auf ein verwendbares Spannungsniveau zu bringen. Dadurch ist sichergestellt, dass der Stellantrieb bei einem Stromausfall jederzeit von seiner aktuellen Position in die Ausfallsicherungsposition bewegt werden kann. Die Ausfallsicherungsposition des Drehknopfs ermöglicht die Einstellung der bevorzugten Ausfallsicherungsposition. Der Einstellbereich basiert auf der maximalen Hubhöhe des Stellantriebs. Bei einem Stromausfall bewegt sich der Stellantrieb unter Berücksichtigung einer werkseitig eingestellten Überbrückungszeit von 2 Sekunden in die gewählte Ausfallsicherungsposition. Nach der werkseitigen Auslieferung ist der Stellantrieb vollständig entladen und benötigt etwa 20 Sekunden Vorladezeit vor der Erstinstallation, um das erforderliche Spannungsniveau in den Kondensatoren zu erreichen.

Vorteile:

• Gleichprozentige Durchflusscharakteristik, die Umleitung hat eine lineare Charakteristik
• Modulierender Stellantrieb mit Feldbus oder einem 0-10 V/2-10 V Signal
