Belimo 3-Wege Geradsitzventil 15mm G2 Kvs16 230VAC Ausfallsicher 150s 3-Punkt 1000N IP54 H532B/NVK24A-3-TPC

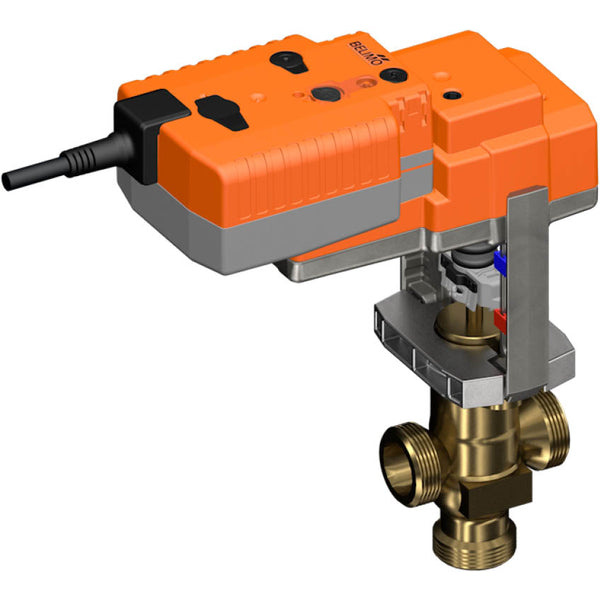

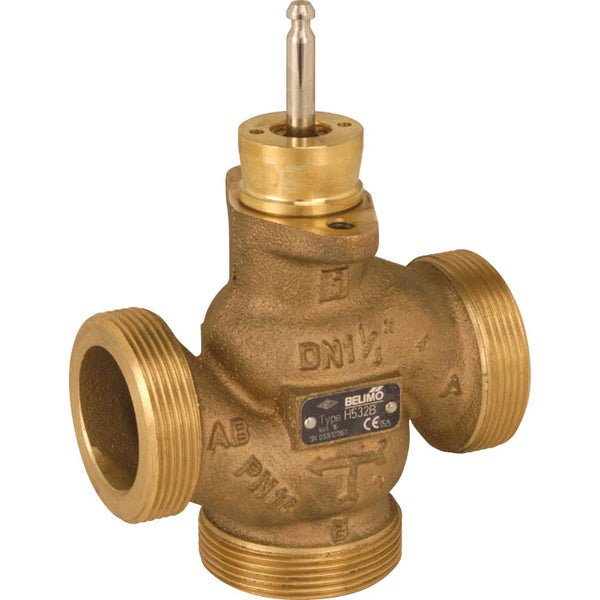

Dies ist ein 3-Wege-Geradsitzventil mit einem unbehandelten Bronzegehäuse und einer EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 32 und die Anschlussgröße beträgt G 2 Zoll mit Außengewinde. Das Profil des Ventilkonus bestimmt die gleichprozentige Durchflusscharakteristik. Der maximale Druckunterschied beträgt 4 bar (58 psi). Das Ventil kann zwischen 5 und 120 °C (41 bis 248 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 16 m3/h, was einem Cv-Wert von 18,51 gpm entspricht. Die Hublänge des Ventils beträgt 15 mm. Der Stellantrieb erfordert eine Versorgungsspannung von 24 V AC. Der Stellantrieb öffnet/schließt das Ventil in 150 Sekunden. Der Stellantrieb hat eine IP54-Bewertung. Der Stellantrieb ist mit einer Ausfallsicher (NC/NO)-Funktion ausgestattet, die einen sicheren Betrieb im Falle eines Stromausfalls gewährleistet.

Der Stellantrieb, ausgestattet mit Überlastschutz, benötigt keine Endschalter und stoppt automatisch, wenn der Endanschlag erreicht ist. Eine manuelle Übersteuerung ist mit einem Druckknopf möglich, der das Zahnradgetriebe entkoppelt, solange der Knopf gedrückt oder verriegelt ist. Der Hub kann mit einem 4-mm-Inbusschlüssel eingestellt werden, der oben am Stellantrieb eingesteckt wird und sich beim Drehen im Uhrzeigersinn ausfährt. Der Stellantrieb kann mit formpassenden Hohlspannbacken direkt auf dem Geradsitzventil montiert werden und kann um 360° am Ventilhals gedreht werden. Der Stellantrieb bewegt das Ventil in die gewünschte Betriebsposition, während gleichzeitig die integrierten Kondensatoren aufgeladen werden. Bei Unterbrechung der Stromversorgung wechselt das Ventil unter Verwendung der gespeicherten elektrischen Energie in die gewählte Ausfallsicher-Position. Die werkseitige Standardeinstellung zieht die Stellantriebswelle zurück. Beim Versand von Ventil-Stellantriebskombinationen wird die Bewegungsrichtung basierend auf dem Schließpunkt des Ventils festgelegt. Wenn der Stellantrieb aktiviert ist, ändert der Hubrichtungsschalter die Laufrichtung während des normalen Betriebs. Die Kondensator-Stellantriebe benötigen eine Vorladezeit, um die Kondensatoren auf ein verwendbares Spannungsniveau zu bringen. Dadurch kann der Stellantrieb bei einem Stromausfall jederzeit von seiner aktuellen Position in die Ausfallsicher-Position bewegt werden. Die Ausfallsicher-Position des Drehknopfs ermöglicht die Einstellung der bevorzugten Ausfallsicher-Position. Der Einstellbereich basiert auf der maximalen Hubhöhe des Stellantriebs. Bei einem Stromausfall bewegt sich der Stellantrieb unter Berücksichtigung einer werkseitig eingestellten Überbrückungszeit von 2 Sekunden in die gewählte Ausfallsicher-Position. Nach der werkseitigen Lieferung ist der Stellantrieb vollständig entladen und benötigt etwa 20 Sekunden Vorladezeit vor der Erstinstallation, um das erforderliche Spannungsniveau in den Kondensatoren zu erreichen.

Vorteile:

• Die integrierte Kennzeichnungsscheibe gewährleistet einen gleichprozentigen Durchfluss, ideal für Heizkreise
• Der Stellantrieb ist mit einer Ausfallsicher-Funktion ausgestattet
