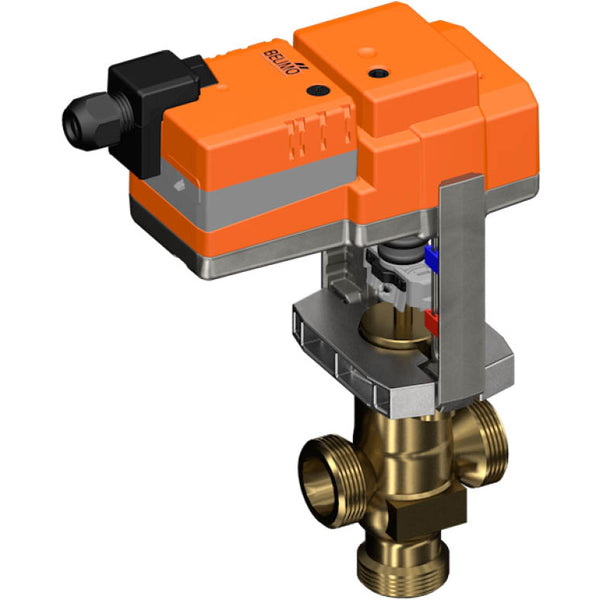

Belimo 3-Wege Geradsitzventil 15mm G1-1/4 Kvs6.3 24VAC/DC 150s BACnet 0-10/2-10V 1500N IP54 H520B/SV24A-MOD

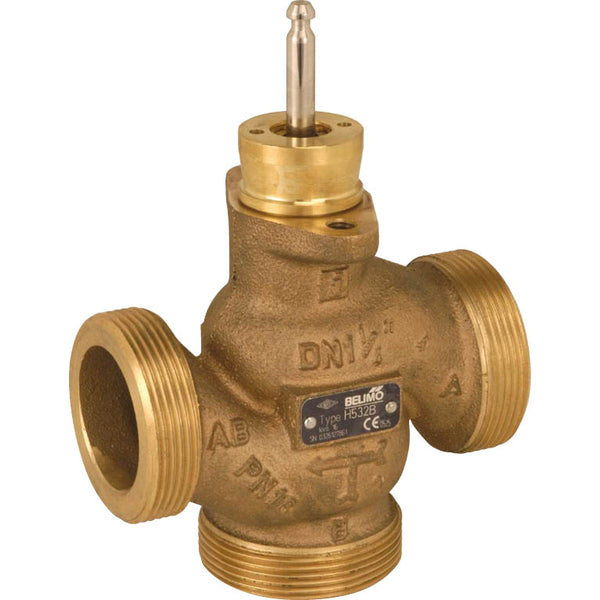

Dies ist ein 3-Wege-Kugelventil mit einem unbehandelten Gehäuse aus Bronze und EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 20 und die Anschlussgröße ist G 1 1/4 Zoll mit männlichen Gewinden. Das Profil des Ventilkegels bestimmt die gleichprozentige Durchflusscharakteristik. Der maximale Druckunterschied beträgt 4 bar (58 psi). Das Ventil kann zwischen 5 und 120 °C (41 bis 248 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 6,3 m3/h, was einem Cv-Wert von 7,29 gpm entspricht. Die Hubhöhe des Ventils beträgt 15 mm. Der Aktuator benötigt eine Versorgungsspannung von 24 V AC/DC. Der Aktuator unterstützt die Kommunikationsprotokolle BACnet MSTP/Modbus RTU/MP-Bus und bietet präzises Positionsfeedback im Bereich von 0-10 V oder 2-10 V, was eine genaue und reaktionsschnelle Steuerung in verschiedenen Anwendungen gewährleistet. Der Aktuator öffnet/schließt das Ventil in 150 Sekunden. Der Aktuator hat eine IP54-Klassifizierung.

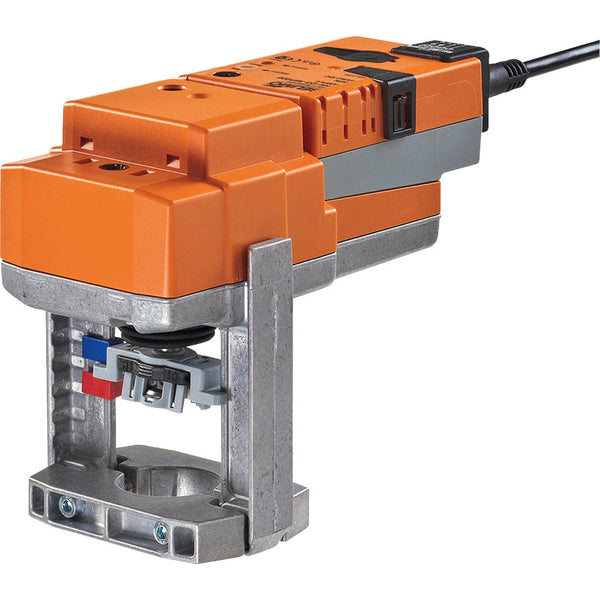

Der Aktuator, ausgestattet mit Überlastschutz, benötigt keine Endschalter und stoppt automatisch, wenn der Endanschlag erreicht ist. Eine manuelle Übersteuerung ist mit einem Druckknopf möglich, der das Getriebe so lange entkoppelt, wie der Knopf gedrückt oder verriegelt ist. Der Hub kann mit einem 4mm Sechskantschlüssel, der oben am Aktuator eingesetzt wird, eingestellt werden, wobei die Hubstange beim Drehen im Uhrzeigersinn herausragt. Der Aktuator kann direkt auf das Kugelventil mit formschlüssigen hohlen Klemmbacken montiert werden und kann um 360° am Ventilschaft gedreht werden. Der Aktuator verfügt über eine integrierte Schnittstelle für BACnet MSTP, Modbus RTU und MP-Bus. Er erhält das digitale Steuersignal vom Steuerungssystem und bietet den aktuellen Status. Die werkseitige Standardeinstellung zieht die Aktuatorstange zurück. Beim Versand von Ventil-Aktuator-Kombinationen wird die Bewegungsrichtung basierend auf dem Schließpunkt des Ventils eingestellt. Wenn der Aktuator aktiviert wird, ändert der Hubrichtungsumschalter die Laufrichtung während des normalen Betriebs.

Vorteile:

• Die integrierte charakterisierte Scheibe sorgt für einen gleichprozentigen Durchfluss, ideal für Heizkreise
• Dieser modulierte Aktuator kann das Ventil überall zwischen 0-90 Grad mit einem Steuersignal von 0-10 V/2-10 V positionieren
