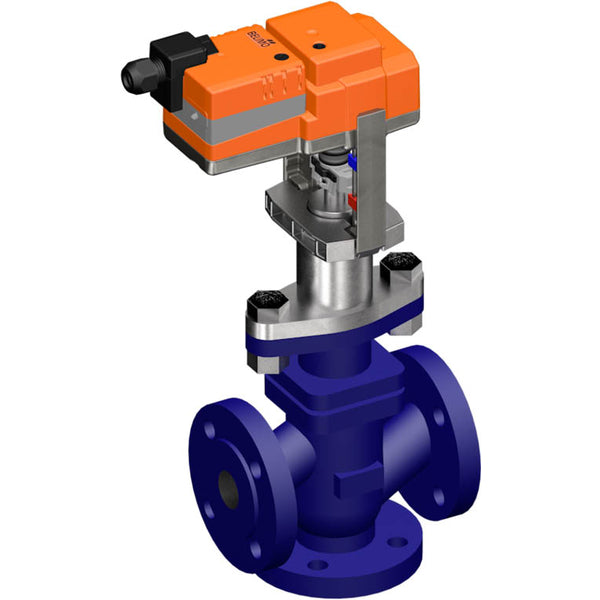

Belimo 3-Wege Geradsitzventil DN20 Flansch 20mm Hub Kvs6.3 24VAC/DC 150s 2-10V 1500N IP54 H7020X6P3-S2/SV24A-SR-TPC
Dies ist ein Belimo 3-Wege Geradsitzventil mit einem beschichteten Gusseisen-Gehäuse und EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 20 und die Flanschgröße ist DN 20. Der Ventilkonus weist eine equipercentuale Charakteristik gemäß VDI/VDE 2173 auf, die innerhalb seines Öffnungsbereichs optimiert ist. Der maximale Differenzdruck beträgt 10 bar (145 psi). Das Ventil kann zwischen 5 und 200 °C (41 bis 392 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 6.3 m3/h, was einem Cv-Wert von 7.29 gpm entspricht. Die Hubhöhe des Ventils beträgt 20 mm. Der Aktuator benötigt eine Versorgungsspannung von 24 V AC/DC. Der modulierte Aktuator benötigt eine 2-10 V Eingabe und bietet Positionsfeedback, was eine präzise Steuerung seiner Funktion und eine genaue Überwachung seiner Position innerhalb des festgelegten Spannungsbereichs gewährleistet. Der Aktuator öffnet/schließt das Ventil in 150 Sekunden. Der Aktuator hat eine IP54-Bewertung.
- Regulärer Preis
- €1.758,80
- Regulärer Preis
- €1.477,98
Beschreibung

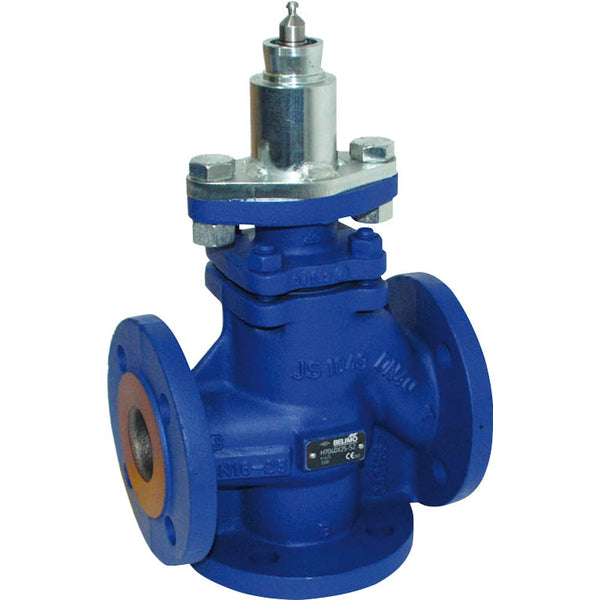

Dies ist ein Belimo 3-Wege Geradsitzventil mit einem beschichteten Gusseisen-Gehäuse und EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 20 und die Flanschgröße ist DN 20. Der Ventilkonus weist eine equipercentuale Charakteristik gemäß VDI/VDE 2173 auf, die innerhalb seines Öffnungsbereichs optimiert ist. Der maximale Differenzdruck beträgt 10 bar (145 psi). Das Ventil kann zwischen 5 und 200 °C (41 bis 392 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 6.3 m3/h, was einem Cv-Wert von 7.29 gpm entspricht. Die Hubhöhe des Ventils beträgt 20 mm. Der Aktuator benötigt eine Versorgungsspannung von 24 V AC/DC. Der modulierte Aktuator benötigt eine 2-10 V Eingabe und bietet Positionsfeedback, was eine präzise Steuerung seiner Funktion und eine genaue Überwachung seiner Position innerhalb des festgelegten Spannungsbereichs gewährleistet. Der Aktuator öffnet/schließt das Ventil in 150 Sekunden. Der Aktuator hat eine IP54-Bewertung.
Der Aktuator, ausgestattet mit Überlastschutz, benötigt keine Endschalter und stoppt automatisch, wenn die Endlage erreicht ist. Eine manuelle Übersteuerung ist mit einem Druckknopf möglich, der das Zahnradgetriebe so lange entkoppelt, wie der Knopf gedrückt oder verriegelt ist. Der Hub kann mit einem 4mm Innensechskantschlüssel, der oben am Aktuator eingesetzt wird, eingestellt werden, wobei die Hubstange beim Drehen im Uhrzeigersinn herausragt. Der Aktuator kann direkt auf das Geradsitzventil mit formschlüssigen hohlen Klemmbacken montiert werden und kann um 360° am Ventilschaft gedreht werden. Der Aktuator kann mit einem Standardsignal von 2-10 V gesteuert werden und bewegt sich in die durch das Steuersignal vorgegebene Position. Die Spannungsmessung wird sowohl zur visuellen Anzeige der Ventilposition im Bereich von 0,5 % bis 100 % als auch als Steuersignal für andere Aktuatoren verwendet. Die werkseitige Standardeinstellung zieht die Aktuatorstange zurück.
Vorteile:
- Gleichprozentige Durchflusscharakteristik, der Bypass hat eine lineare Charakteristik
