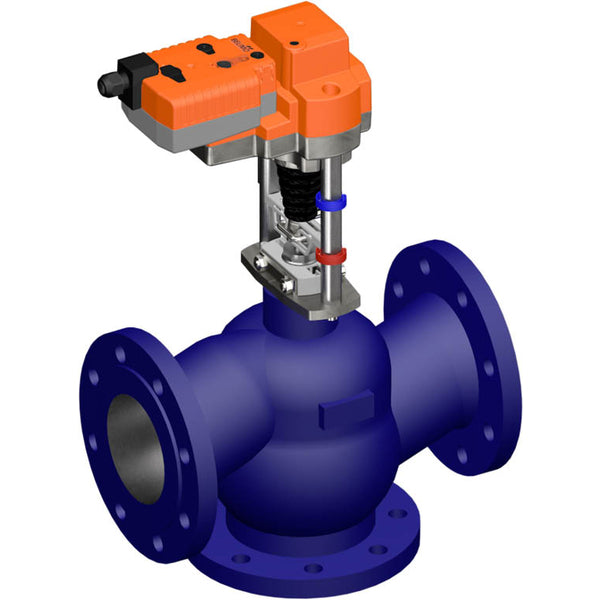

Belimo 3-Wege Geradsitzventil DN80 Flansch 30mm Hub Kvs100 24VAC/DC Ausfallsicher 150s BACnet 2000N IP54 H780N/AVK24A-MOD

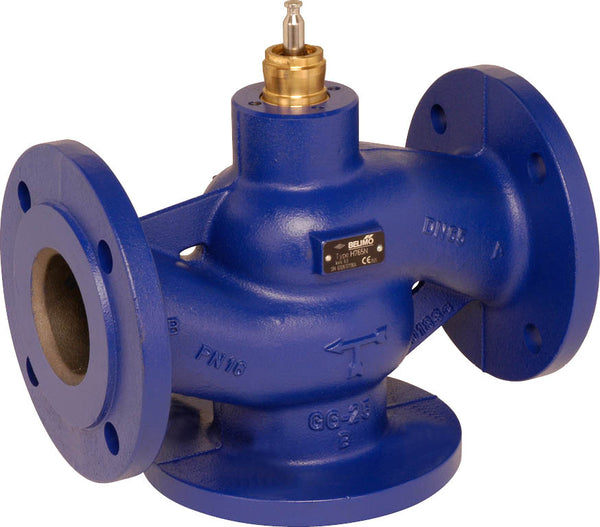

Dies ist ein Belimo 3-Wege Geradsitzventil mit einem beschichteten Gusseisen-Gehäuse und EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 80 und die Flanschgröße ist DN 80. Der Ventilkegel weist eine equiperzentuale Charakteristik gemäß VDI/VDE 2173 auf, die innerhalb seines Öffnungsbereichs optimiert ist. Der maximale Differenzdruck beträgt 2,5 bar (36,3 psi). Das Ventil kann zwischen 5 und 120 °C (41 bis 248 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 100 m3/h, was einem Cv-Wert von 115,7 gpm entspricht. Die Hubhöhe des Ventils beträgt 30 mm. Der Aktuator benötigt eine Versorgungsspannung von 24 V AC/DC. Der Aktuator unterstützt die Kommunikationsprotokolle BACnet MSTP/Modbus RTU/MP-Bus und benötigt das Produkt ZTH EU zur Einstellung der Protokolladresse und zur Anbindung des Aktuators an das System. Darüber hinaus ermöglicht ZTH EU die Einstellung eines analogen 0-10V oder 2-10V Steuersignals. Der Aktuator öffnet/schließt das Ventil in 150 Sekunden. Der Aktuator hat eine IP54-Klassifizierung. Der Aktuator ist mit einer ausfallsicheren (NC/NO) Funktion ausgestattet, die einen sicheren Betrieb im Falle eines Stromausfalls gewährleistet.

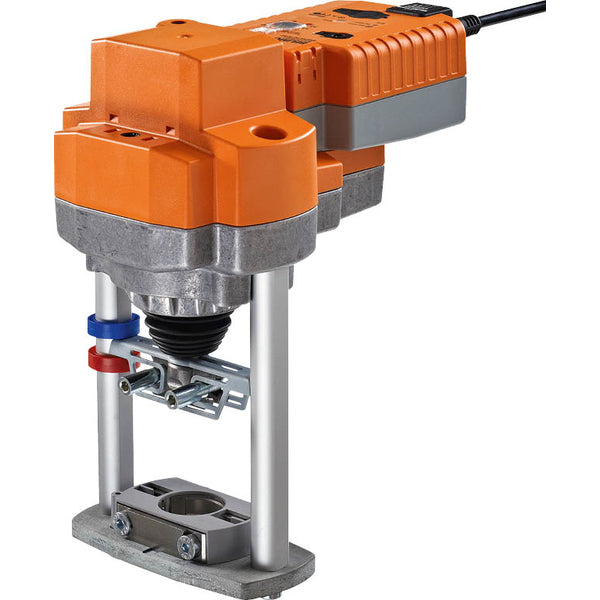

Der Aktuator, ausgestattet mit Überlastschutz, benötigt keine Endschalter und stoppt automatisch, wenn der Endanschlag erreicht ist. Während der Betätigung schaltet der Hubrichtungs-Schalter die Laufrichtung im Normalbetrieb um. Dies hat jedoch keinen Einfluss auf die voreingestellte ausfallsichere Position. Eine manuelle Übersteuerung ist mit einem Druckknopf möglich. Das Zahnradgetriebe wird disengagiert und der Aktuator wird für die Dauer des Drucks auf die Taste entkoppelt. Hubanpassungen können mit einem 5 mm Sechskantschlüssel vorgenommen werden, der oben am Aktuator eingesetzt wird, wobei die Stange sich beim Drehen im Uhrzeigersinn ausdehnt. Der Aktuator kann direkt auf das Geradsitzventil mit formschlüssigen hohlen Klemmbacken montiert werden und kann um 360° am Ventilhals gedreht werden. Der Aktuator bewegt das Ventil in die gewünschte Betriebsposition, während die integrierten Kondensatoren aufgeladen werden. Wenn die Stromversorgung unterbrochen wird, verschiebt sich das Ventil in die gewählte ausfallsichere Position unter Verwendung der gespeicherten elektrischen Energie. Der Aktuator verfügt über eine integrierte Schnittstelle für BACnet MSTP, Modbus RTU und MP-Bus. Er erhält das digitale Steuersignal vom Steuerungssystem und gibt den aktuellen Status an. Die Standard-Werksvoreinstellung zieht die Aktuatorstange zurück. Beim Versand von Ventil-Aktuator-Kombinationen wird die Bewegungsrichtung basierend auf dem Schließpunkt des Ventils eingestellt. Die Kondensatoraktoren benötigen eine Vorladezeit, um die Kondensatoren auf ein verwendbares Spannungsniveau zu bringen. Dies stellt sicher, dass der Aktuator im Falle eines Stromausfalls jederzeit von seiner aktuellen Position in die ausfallsichere Position bewegt werden kann. Die fail-safe Position des Drehknopfes ermöglicht die Anpassung der bevorzugten ausfallsicheren Position. Der Einstellbereich basiert auf der maximalen Hubhöhe des Aktuators. Im Falle eines Stromausfalls bewegt sich der Aktuator in die gewählte ausfallsichere Position unter Berücksichtigung einer werkseitig eingestellten Überbrückungszeit von 2 Sekunden. Nach der Auslieferung aus der Fabrik ist der Aktuator vollständig entladen und benötigt etwa 20 Sekunden Vorladung, bevor die erste Einrichtung erfolgt, um das erforderliche Spannungsniveau in den Kondensatoren zu erreichen.

Vorteile:

• Gleichmäßige prozentuale Durchflusscharakteristik, der Bypass hat eine lineare Charakteristik
• Modulierender Aktuator mit Feldbus oder einem 0-10 V/2-10 V Signal
