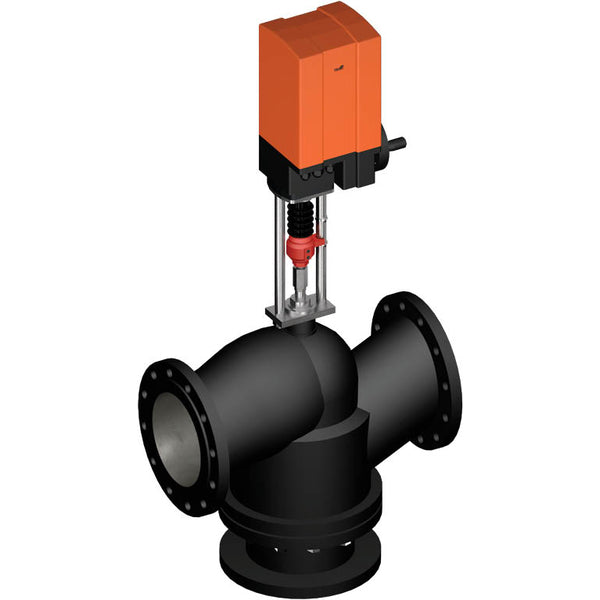

Belimo 3-Wege Geradsitzventil DN200 Flansch 65mm Hub Kvs630 24VAC/DC 2-10V 12000N IP65 Terminal H7200+GV12-24-SR-T
Dies ist ein Belimo 3-Wege-Geradsitzventil mit einem Gehäuse aus Gusseisen und einer EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 200 und die Flanschgröße beträgt DN 200. Der Ventilkonus weist eine equiperzentuale Kennlinie gemäß VDI/VDE 2173 auf, die innerhalb seines Öffnungsbereichs optimiert ist. Der maximale Druckunterschied beträgt 0,6 bar (8,7 psi). Das Ventil kann zwischen 5 und 120 °C (41 bis 248 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 630 m3/h, was einem Cv-Wert von 728,91 gpm entspricht. Die Hublänge des Ventils beträgt 65 mm. Der Stellantrieb erfordert eine Versorgungsspannung von 24 V AC/DC. Der modulierende Stellantrieb erfordert eine 2-10 V-Eingangsspannung und bietet eine Positions-Rückmeldung, die eine präzise Steuerung des Betriebs und eine genaue Überwachung der Position innerhalb des vorgesehenen Spannungsbereichs ermöglicht. Der Stellantrieb hat eine IP65-Bewertung.
- Regulärer Preis
- €17.970,18
- Regulärer Preis
- €15.100,99
Beschreibung
Dies ist ein Belimo 3-Wege-Geradsitzventil mit einem Gehäuse aus Gusseisen und einer EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 200 und die Flanschgröße beträgt DN 200. Der Ventilkonus weist eine equiperzentuale Kennlinie gemäß VDI/VDE 2173 auf, die innerhalb seines Öffnungsbereichs optimiert ist. Der maximale Druckunterschied beträgt 0,6 bar (8,7 psi). Das Ventil kann zwischen 5 und 120 °C (41 bis 248 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 630 m3/h, was einem Cv-Wert von 728,91 gpm entspricht. Die Hublänge des Ventils beträgt 65 mm. Der Stellantrieb erfordert eine Versorgungsspannung von 24 V AC/DC. Der modulierende Stellantrieb erfordert eine 2-10 V-Eingangsspannung und bietet eine Positions-Rückmeldung, die eine präzise Steuerung des Betriebs und eine genaue Überwachung der Position innerhalb des vorgesehenen Spannungsbereichs ermöglicht. Der Stellantrieb hat eine IP65-Bewertung.
Der Stellantrieb ist gegen Kurzschluss, Polumkehr und Überlastung geschützt. Im spannungslosen Zustand oder wenn der Motor ausgeschaltet ist, können Auf- und Abwärtsbewegungen durch Drücken und Drehen des Handrads durchgeführt werden. Der Hub wird mechanisch an der Halterung angezeigt und der Indikator stellt sich automatisch ein. Der Stellantrieb ist werkseitig auf das entsprechende Ventil montiert. Der Stromanschluss erfolgt formschlüssig und die Kraftübertragung erfolgt über eine verdrehgesicherte Kupplung.
Vorteile:
- Gleichprozentige Durchflusscharakteristik, die Umgehung hat eine lineare Charakteristik
