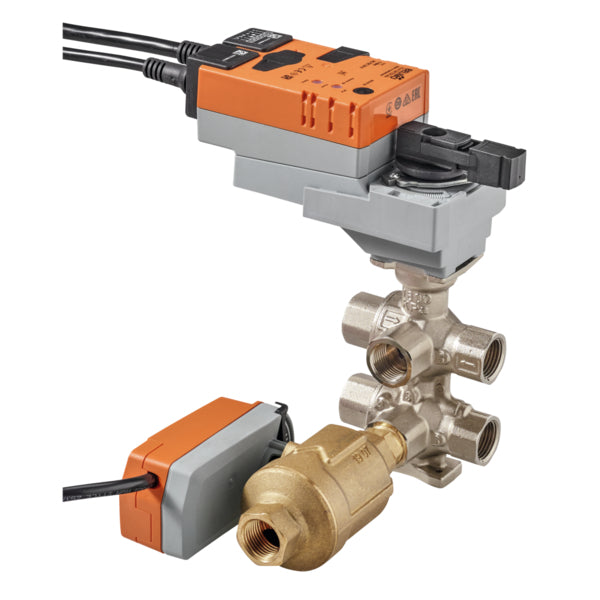

Elektrisches 6-Wege PI-Zonenventil Rp3/4'' Messing EPDM 4m3/h 24V AC/DC 3.5bar/51psi
Hinweis: Dieses Produkt ist abgekündigt
Es handelt sich um ein elektrisch betätigtes 6-Wege-Zonenventil (PIQCV) mit einem Gehäuse aus vernickeltem Messing und EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 20 und die Anschlussgröße ist Rp 3/4 Zoll mit Innengewinde. Das integrierte Druckregelventil ermöglicht einen konstanten Volumenstrom und erreicht eine Ventilautorität von 1, unabhängig vom Differenzdruck. Die Durchflussmenge bleibt bei jeder Öffnungsstellung konstant, auch bei Druckschwankungen und im Teillastbereich, so dass eine gleichmäßige Regelung gewährleistet ist. Eine gleichmäßige Durchflussregelung wird durch die spezielle Konstruktion der Kugel gewährleistet. Dieses Ventil hält einem Druck von bis zu 3,5 bar (51 psi) stand. Das Ventil kann zwischen 6 und 80 °C (43 bis 176 °F) betrieben werden. Der Kv-Wert 1 des Ventils beträgt 4 m3/h, was einem Cv-Wert von 4,63 gpm entspricht. Der Kv-Wert 2 des Ventils beträgt 4 m3/h, was einem Cv-Wert von 4,63 gpm entspricht. Der Antrieb benötigt eine Versorgungsspannung von 24 V AC/DC. Der Antrieb unterstützt die Kommunikationsprotokolle BACnet MSTP/Modbus RTU/MP-Bus und bietet eine präzise Positionsrückmeldung im Bereich von 0,5-10 V oder 2-10 V DC, was eine genaue und reaktionsschnelle Steuerung in verschiedenen Anwendungen gewährleistet. Die Installation von Belimo ZoneTight-Antrieben auf diesem Ventil ist einfach - es muss nur eingeklickt werden. Der Antrieb hat die Schutzart IP40. Die Durchflussrichtung, die durch einen Pfeil auf dem Gehäuse angegeben ist, ist von größter Bedeutung, um Schäden am Kugelhahn zu vermeiden.
Hinweis: Dieses Produkt ist abgekündigt
Beschreibung
Es handelt sich um ein elektrisch betätigtes 6-Wege-Zonenventil (PIQCV) mit einem Gehäuse aus vernickeltem Messing und EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 20 und die Anschlussgröße ist Rp 3/4 Zoll mit Innengewinde. Das integrierte Druckregelventil ermöglicht einen konstanten Volumenstrom und erreicht eine Ventilautorität von 1, unabhängig vom Differenzdruck. Die Durchflussmenge bleibt bei jeder Öffnungsstellung konstant, auch bei Druckschwankungen und im Teillastbereich, so dass eine gleichmäßige Regelung gewährleistet ist. Eine gleichmäßige Durchflussregelung wird durch die spezielle Konstruktion der Kugel gewährleistet. Dieses Ventil hält einem Druck von bis zu 3,5 bar (51 psi) stand. Das Ventil kann zwischen 6 und 80 °C (43 bis 176 °F) betrieben werden. Der Kv-Wert 1 des Ventils beträgt 4 m3/h, was einem Cv-Wert von 4,63 gpm entspricht. Der Kv-Wert 2 des Ventils beträgt 4 m3/h, was einem Cv-Wert von 4,63 gpm entspricht. Der Antrieb benötigt eine Versorgungsspannung von 24 V AC/DC. Der Antrieb unterstützt die Kommunikationsprotokolle BACnet MSTP/Modbus RTU/MP-Bus und bietet eine präzise Positionsrückmeldung im Bereich von 0,5-10 V oder 2-10 V DC, was eine genaue und reaktionsschnelle Steuerung in verschiedenen Anwendungen gewährleistet. Die Installation von Belimo ZoneTight-Antrieben auf diesem Ventil ist einfach - es muss nur eingeklickt werden. Der Antrieb hat die Schutzart IP40. Die Durchflussrichtung, die durch einen Pfeil auf dem Gehäuse angegeben ist, ist von größter Bedeutung, um Schäden am Kugelhahn zu vermeiden.
Profis
- Sehr einfache Installation von Belimo ZoneTight Antrieben, einfach anklicken und fertig
- Keine zeitaufwändige manuelle Einstellung des Hydroniksystems mehr nötig
- Wassermenge ist auch bei schwankendem Druck und Teillastbetrieb gewährleistet
- Der gewünschte Vmax-Wert kann mit dem zugehörigen Clip einfach und schnell am Antrieb eingestellt werden
Serie:
Das Belimo C6-QP-BAC ist ein 6-Wege-PI-Zonenventil mit Innengewinde und einer Nennspannung von AC/DC 24 V. Es ist für geschlossene Kalt- und Warmwassersysteme konzipiert und bietet eine schaltende oder modulierende Regelung auf der Wasserseite von thermischen Heiz-/Kühlelementen. Sie verfügt über zwei Sequenzen zum Kühlen und Heizen, wobei die Umschaltung über ein 6-Wege-Regelventil mit Charakteristik erfolgt. Diese Serie bietet auch eine druckunabhängige Durchflussregelung über ein 2-Wege-PI-Zonenventil (PIQCV). Zu den Kommunikationsoptionen gehören BACnet MS/TP, Modbus RTU, Belimo MP-Bus oder konventionelle Steuerung, und es reicht von DN15-20. Das Belimo PIQCV ist eine PI-Zonenventilserie, die für 2-Wege-Innengewindeanwendungen geeignet ist. Er ist für geschlossene Kalt- und Warmwassersysteme konzipiert. Diese Baureihe wird hauptsächlich für die modulierende Regelung von Klima- und Heizungsanlagen auf der Wasserseite eingesetzt. Die PIQCV-Serie von Belimo ist bekannt für ihre Schnappmontage, die eine effiziente Installation und Bedienung ermöglicht. Diese Serie bietet zuverlässige Leistung und Langlebigkeit und verbessert die Systemsteuerung und das Benutzererlebnis.
