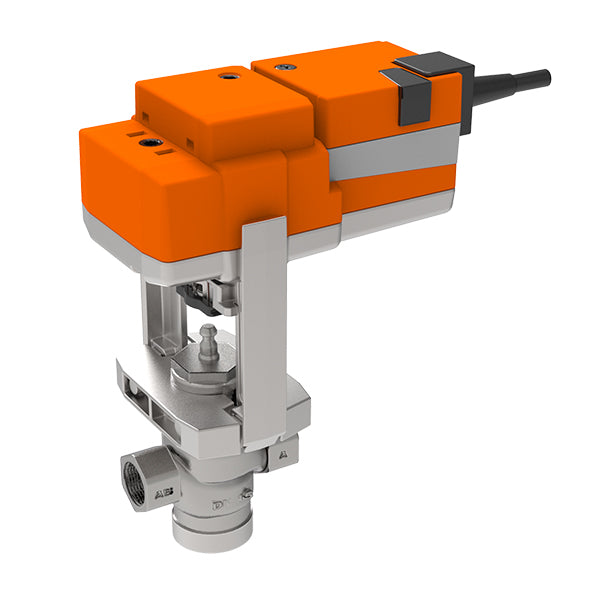

Belimo Geradsitzventil Rp1/2 10mm Hub Kvs4 24VAC/DC 150s 2/3-Punkt 1000N IP54 H215S-J/NV24A-TPC

Es handelt sich um ein 2-Wege-Durchgangsventil mit einem Gehäuse aus Edelstahl und einer PTFE/FFKM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 15 und die Anschlussgröße ist Rp 1/2 Zoll mit Innengewinde. Das Profil des Ventilkegels bestimmt die gleichprozentige Durchflusskennlinie. Die maximale Druckdifferenz beträgt 8 bar. Das Ventil kann zwischen 0 und 130 °C (32 bis 266 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 4 m3/h, was einem Cv-Wert von 4,63 gpm entspricht. Die Hublänge der Ventile beträgt 10 mm. Der Antrieb benötigt eine Versorgungsspannung von 24 V AC/DC. Der Stellantrieb verfügt über eine Zweipunkt- und Dreipunktsteuerung. Der Stellantrieb öffnet/schließt das Ventil in 150 Sekunden. Der Antrieb hat die Schutzart IP54.

Der Antrieb ist mit einem Überlastungsschutz ausgestattet, benötigt keine Endschalter und stoppt automatisch, wenn der Endanschlag erreicht ist. Eine manuelle Überbrückung ist mit einem Druckknopf möglich, der das Getriebe so lange ausschaltet, wie der Knopf gedrückt oder gesperrt ist. Der Hub kann mit einem 4 mm Innensechskantschlüssel eingestellt werden, der an der Oberseite des Stellantriebs eingesteckt wird, wobei die Hubwelle im Uhrzeigersinn gedreht wird. Der Antrieb kann mit formschlüssigen Hohlspannbacken direkt auf das Durchgangsventil montiert werden und ist um 360° auf dem Ventilhals drehbar. In der Werkseinstellung wird die Antriebsstange eingefahren. Beim Versand von Ventil-Antriebs-Kombinationen wird die Bewegungsrichtung auf der Grundlage des Schließpunkts des Ventils festgelegt. Wenn der Antrieb aktiviert ist, ändert der Hubrichtungsschalter die Laufrichtung während des normalen Betriebs.

Pros:

• Geeignet für aggressive Medien und hohe Temperaturen dank der hochwertigen Materialien
