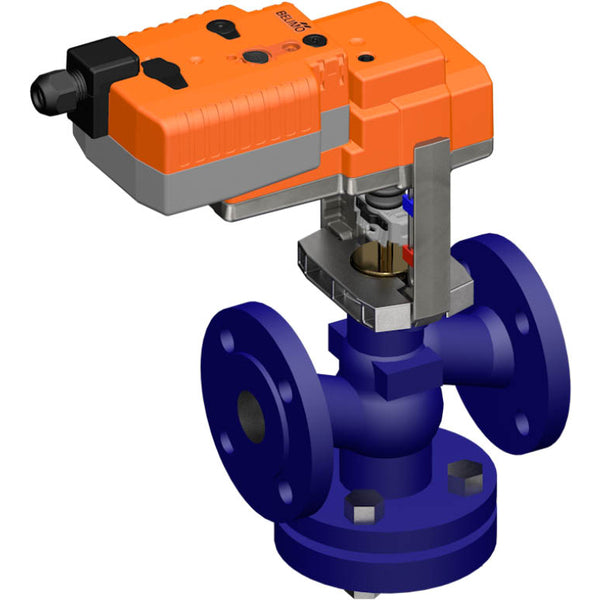

Belimo Geradsitzventil 15mm Flansch DN15 Kvs2.5 24VAC/DC Ausfallsicher 150s BACnet 0-10/2-10V 1000N IP54 H614N/NVK24A-MOD

Dies ist ein 2-Wege-Kugelhahn mit einem beschichteten Gehäuse aus Gusseisen und einer EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 15 und die Flanschgröße DN 15. Das Profil des Ventilkonus bestimmt die gleichprozentige Durchflusscharakteristik. Der maximale Druckunterschied beträgt 4 bar (58 psi). Das Ventil kann zwischen 5 und 120 °C (41 bis 248 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 2,5 m3/h, was einem Cv-Wert von 2,89 gpm entspricht. Die Hublänge des Ventils beträgt 15 mm. Der Stellantrieb erfordert eine Versorgungsspannung von 24 V AC/DC. Der Stellantrieb unterstützt die Kommunikationsprotokolle BACnet MSTP/Modbus RTU/MP-Bus und liefert eine präzise Positionsfeedback im Bereich von 0-10 V oder 2-10 V, was eine genaue und reaktionsschnelle Regelung in verschiedenen Anwendungen gewährleistet. Der Stellantrieb öffnet/schließt das Ventil in 150 Sekunden. Der Stellantrieb hat eine IP54-Bewertung. Der Stellantrieb ist mit einer fail-safe (NC/NO) Funktion ausgestattet, die einen sicheren Betrieb im Falle eines Stromausfalls gewährleistet.

Der Stellantrieb, ausgestattet mit Überlastschutz, benötigt keine Endschalter und stoppt automatisch, wenn der Endanschlag erreicht ist. Eine manuelle Übersteuerung ist mit einem Druckknopf möglich, der das Zahnradgetriebe entkoppelt, solange der Knopf gedrückt oder verriegelt ist. Der Hub kann mit einem 4-mm-Inbusschlüssel, der oben am Stellantrieb eingesteckt wird, eingestellt werden, wobei sich die Hubwelle beim Drehen im Uhrzeigersinn ausdehnt. Der Stellantrieb kann mit formpassenden Hohlspannbacken direkt auf dem Kugelhahn montiert und um 360° am Ventilhals gedreht werden. Der Stellantrieb bewegt das Ventil in die gewünschte Betriebsposition, während gleichzeitig die integrierten Kondensatoren aufgeladen werden. Bei Unterbrechung der Stromversorgung wechselt das Ventil unter Verwendung der gespeicherten elektrischen Energie in die gewählte fail-safe Position. Der Stellantrieb verfügt über eine integrierte Schnittstelle für BACnet MSTP, Modbus RTU und MP-Bus. Er empfängt das digitale Steuersignal vom Steuersystem und liefert den aktuellen Status. Die werkseitige Standardeinstellung zieht die Stellantriebswelle ein. Beim Versand von Ventil-Stellantriebskombinationen wird die Bewegungsrichtung basierend auf dem Schließpunkt des Ventils eingestellt. Bei Aktivierung des Stellantriebs ändert der Hubrichtungsschalter die Laufrichtung während des normalen Betriebs. Die Kondensator-Stellantriebe benötigen eine Vorladezeit, um die Kondensatoren auf ein verwendbares Spannungsniveau zu bringen. Dadurch kann der Stellantrieb bei einem Stromausfall jederzeit von seiner aktuellen Position in die fail-safe Position bewegt werden. Die fail-safe Position des Drehknopfs ermöglicht die Einstellung der bevorzugten fail-safe Position. Der Einstellbereich basiert auf der maximalen Hubhöhe des Stellantriebs. Bei einem Stromausfall bewegt sich der Stellantrieb unter Berücksichtigung einer werkseitig eingestellten Überbrückungszeit von 2 Sekunden in die gewählte fail-safe Position. Nach der werkseitigen Lieferung ist der Stellantrieb vollständig entladen und benötigt etwa 20 Sekunden Vorladezeit vor der Erstinstallation, um das erforderliche Spannungsniveau in den Kondensatoren zu erreichen.

Vorteile:

• Die integrierte Kennzeichnungsscheibe gewährleistet einen gleichprozentigen Durchfluss, ideal für Heizkreise
• Dieser modulierende Stellantrieb kann die Ventilstellung mit einem Steuersignal von 0-10 V/2-10 V überall zwischen 0 und 90 Grad positionieren
• Der Stellantrieb ist mit einer fail-safe Funktion ausgestattet
