Belimo Geradsitzventil 15mm Flansch DN20 Kvs6.3 24VAC/DC 150s 2-10V 1000N IP54 H620R/NV24A-SR-TPC

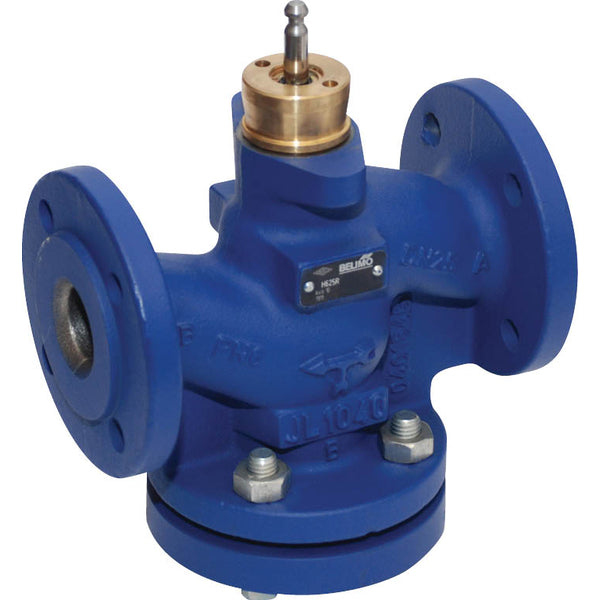

Dies ist ein 2-Wege-Geradsitzventil mit einem beschichteten Gehäuse aus Gusseisen und einer EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 20 und die Flanschgröße beträgt DN 20. Das Profil des Ventilkonus bestimmt die gleichprozentige Durchflusscharakteristik. Der maximale Druckunterschied beträgt 4 bar (58 psi). Das Ventil kann zwischen 5 und 120 °C (41 bis 248 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 6.3 m3/h, was einem Cv-Wert von 7.29 gpm entspricht. Die Hublänge des Ventils beträgt 15 mm. Der Stellantrieb erfordert eine Versorgungsspannung von 24 V AC/DC. Der Stellantrieb ist mit einem 2-10 V Regeltyp konfiguriert und bietet eine Positionsfeedback, das eine präzise Steuerung des Betriebs und eine genaue Überwachung der Position innerhalb des festgelegten Spannungsbereichs gewährleistet. Der Stellantrieb öffnet/schließt das Ventil in 150 Sekunden. Der Stellantrieb hat eine IP54-Bewertung.

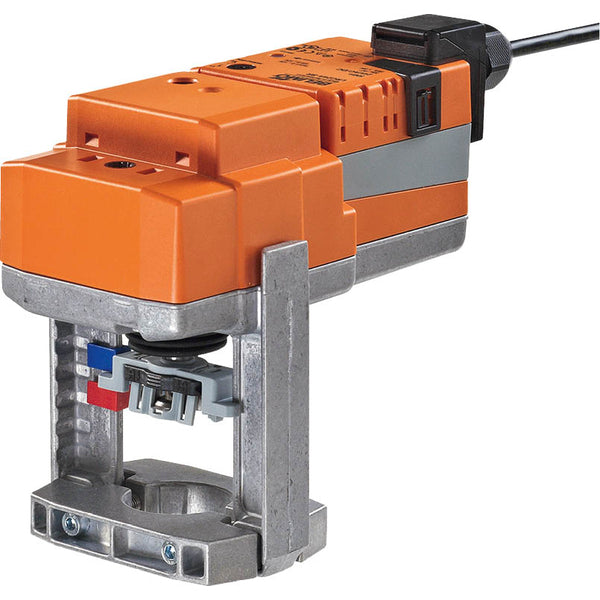

Der Stellantrieb ist mit einem Überlastschutz ausgestattet und benötigt keine Endschalter. Er stoppt automatisch, wenn der Endanschlag erreicht ist. Eine manuelle Übersteuerung ist mit einem Druckknopf möglich, der das Zahnradgetriebe so lange entkoppelt, wie der Knopf gedrückt oder verriegelt ist. Die Hublänge kann mit einem 4-mm-Inbusschlüssel eingestellt werden, der oben am Stellantrieb eingesteckt wird und sich beim Drehen im Uhrzeigersinn ausfährt. Der Stellantrieb kann mit formpassenden Hohlspannbacken direkt auf dem Geradsitzventil montiert werden und kann um 360° am Ventilhals gedreht werden. Der Stellantrieb kann mit einem Standard-Regelsignal von 0-10 V gesteuert werden und bewegt sich in die vom Regelsignal vorgegebene Position. Die Spannungsmessung wird sowohl zur visuellen Anzeige der Ventilposition im Bereich von 0,5% bis 100% als auch als Regelsignal für andere Stellantriebe verwendet. Der Drehwinkel kann mit mechanischen Endanschlägen eingestellt werden. Die werkseitige Standardeinstellung zieht die Stellantriebswelle zurück. Beim Versand von Ventil-Stellantriebskombinationen wird die Bewegungsrichtung basierend auf dem Schließpunkt des Ventils festgelegt. Wenn der Stellantrieb aktiviert ist, ändert der Hubrichtungsschalter die Laufrichtung während des normalen Betriebs.

Vorteile:

• Die integrierte Kennzeichnungsscheibe gewährleistet einen gleichprozentigen Durchfluss, ideal für Heizkreise
• Dieser modulierende Stellantrieb kann die Ventilstellung mit einem Regelungssignal von 2-10 V überall zwischen 0 und 90 Grad positionieren
