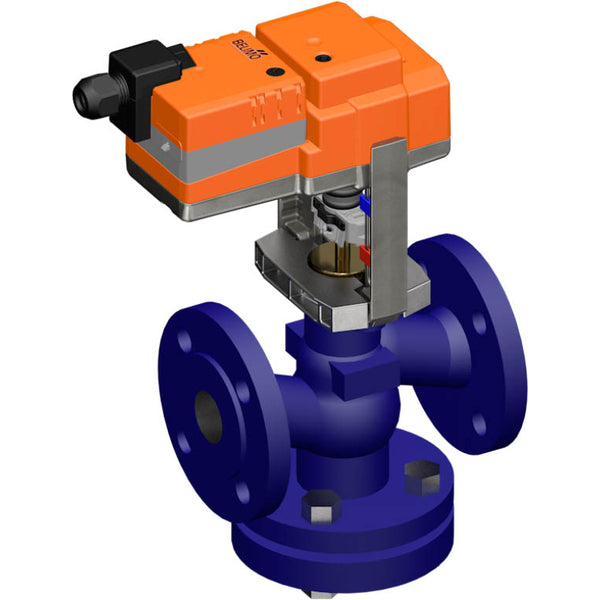

Belimo Geradsitzventil DN25 Flansch 15mm Hub Kvs10 24VAC/DC 150s 2/3-Punkt 1500N IP54 H625R/SV24A-TPC

Dies ist ein Belimo 2-Wege-Kugelhahn mit einem beschichteten Gusseisen-Gehäuse und einer EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 25 und die Flanschgröße DN 25. Der Ventilkonus weist eine equiperzentuale Kennlinie nach VDI/VDE 2173 auf, die innerhalb seines Öffnungsbereichs optimiert ist. Der maximale Druckunterschied beträgt 4 bar (58 psi). Das Ventil kann zwischen 5 und 120 °C (41 bis 248 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 10 m3/h, was einem Cv-Wert von 11,57 gpm entspricht. Die Hublänge des Ventils beträgt 15 mm. Der Stellantrieb erfordert eine Versorgungsspannung von 24 V AC/DC. Der Stellantrieb verfügt über eine Zweipunkt- und Dreipunktregelung. Der Stellantrieb öffnet/schließt das Ventil in 150 Sekunden. Der Stellantrieb hat eine IP54-Bewertung.

Der Stellantrieb ist mit Überlastschutz ausgestattet, benötigt keine Endschalter und stoppt automatisch, wenn der Endanschlag erreicht ist. Eine manuelle Übersteuerung ist mit einem Druckknopf möglich, der das Zahnradgetriebe so lange entkuppelt, wie der Knopf gedrückt oder verriegelt ist. Der Hub kann mit einem 4-mm-Inbusschlüssel, der oben am Stellantrieb eingesteckt wird, eingestellt werden, wobei sich die Hubwelle beim Drehen im Uhrzeigersinn ausdehnt. Der Stellantrieb kann mit formschlüssigen Hohlspannbacken direkt auf dem Kugelhahn montiert werden und kann um 360° am Ventilhals gedreht werden. Die werkseitige Standardeinstellung zieht die Stellantriebswelle zurück.

Vorteile:

• Gleichprozentige Durchflusscharakteristik, die Umleitung hat eine lineare Charakteristik
