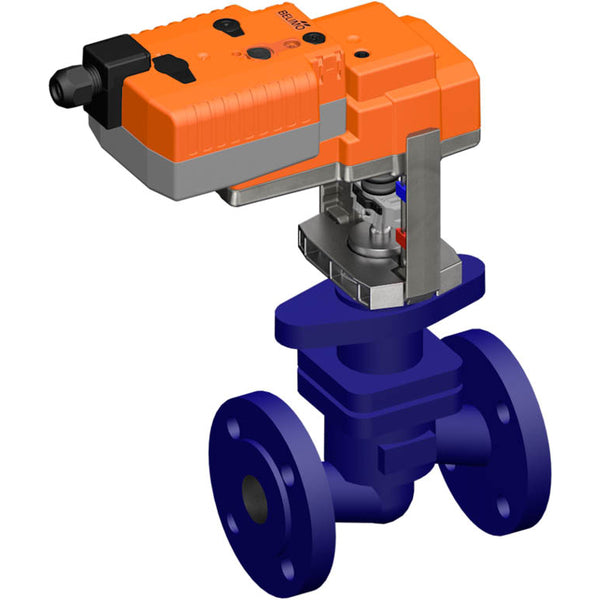

Belimo Geradsitzventil 15mm Flansch DN25 Kvs6.3 100-240VAC Ausfallsicher 150s 3-Punkt 1000N IP54 H624S/NVK230A-3

Dies ist ein 2-Wege Geradsitzventil mit einem beschichteten Gusseisen-Gehäuse und EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 25 und die Flanschgröße ist DN 25. Das Profil des Ventilkonus bestimmt die gleichprozentige Durchflusscharakteristik. Der maximale Differenzdruck beträgt 10 bar (145 psi). Das Ventil kann zwischen 5 und 150 °C (41 bis 302 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 6.3 m3/h, was einem Cv-Wert von 7.29 gpm entspricht. Die Hubhöhe des Ventils beträgt 15 mm. Der Aktuator benötigt eine Versorgungsspannung von 100-240 V AC. Der Aktuator verfügt über eine 3-Punkt (Öffnen-Schließen) Steuerung. Der Aktuator öffnet/schließt das Ventil in 150 Sekunden. Der Aktuator hat eine IP54-Bewertung. Der Aktuator ist mit einer ausfallsicheren (NC/NO) Funktion ausgestattet, die einen sicheren Betrieb im Falle eines Stromausfalls gewährleistet.

Der Aktuator, ausgestattet mit Überlastschutz, benötigt keine Endschalter und stoppt automatisch, wenn der Endanschlag erreicht ist. Eine manuelle Übersteuerung ist mit einem Druckknopf möglich, der das Zahnradgetriebe so lange entkoppelt, wie der Knopf gedrückt oder verriegelt ist. Der Hub kann mit einem 4mm Sechskantschlüssel, der oben am Aktuator eingesetzt wird, eingestellt werden, wobei die Hubstange beim Drehen im Uhrzeigersinn herausragt. Der Aktuator kann direkt auf das Geradsitzventil mit formschlüssigen hohlen Klemmbacken montiert werden und kann um 360° am Ventilschaft gedreht werden. Der Aktuator bewegt das Ventil in die gewünschte Betriebsposition, während die integrierten Kondensatoren aufgeladen werden. Wenn die Stromversorgung unterbrochen wird, verschiebt sich das Ventil in die gewählte ausfallsichere Position unter Verwendung der gespeicherten elektrischen Energie. Die Standardfabrikeinstellung zieht die Aktuatorstange zurück. Beim Versand von Ventil-Aktuator-Kombinationen wird die Bewegungsrichtung basierend auf dem Schließpunkt des Ventils eingestellt. Wenn der Aktuator aktiviert wird, ändert der Schalter für die Hubrichtung die Laufrichtung während des normalen Betriebs. Die Kondensatoraktoren benötigen eine Vorladezeit, um die Kondensatoren auf ein nutzbares Spannungsniveau zu bringen. Dies stellt sicher, dass der Aktuator im Falle eines Stromausfalls jederzeit von seiner aktuellen Position in die ausfallsichere Position bewegt werden kann. Die Drehknopf-Ausfallsicherheitsposition ermöglicht die Anpassung der bevorzugten Ausfallsicherheitsposition. Der Einstellbereich basiert auf der maximalen Hubhöhe des Aktuators. Im Falle eines Stromausfalls bewegt sich der Aktuator in die gewählte ausfallsichere Position unter Berücksichtigung einer werkseitig eingestellten Überbrückungszeit von 2 Sekunden. Nach der Auslieferung aus der Fabrik ist der Aktuator vollständig entladen und benötigt etwa 20 Sekunden Vorladung, bevor die Erstkonfiguration durchgeführt werden kann, um das erforderliche Spannungsniveau in den Kondensatoren zu erreichen.

Vorteile:

• Die integrierte Kennzeichnungsscheibe sorgt für einen gleichprozentigen Durchfluss, ideal für Heizkreise
• Der Aktuator ist mit einer ausfallsicheren Funktion ausgestattet
